Сетки колонн и схемы перекрытий промышленных зданий(уметь по одним параметрам и видам конструкций определять другие необходимые несущие вертикальные и горизонтальные конструкции)

8. Правила привязки несущих и ограждающих конструкций к разбивочным осям в одноэтажных и многоэтажных промышленных зданиях.

Для одноэтажных промышленных зданий установлены привязки колонн крайних и средних рядов, наружных продольных и торцевых стен, колонн в местах устройства температурных швов и в местах перепада высот меж­ду пролетами одного или взаимно перпендикулярных направлений (рис. 10.9). Как видно, выбор «нулевой привязки» (т.е. совпадение наружной грани колонн с разбивочной осью) или привязки на расстоянии 250 или 500 мм от наружной грани колонн крайних рядов зависит от гру­зоподъемности мостовых кранов, шага колонн и высоты здания. Такая привязка позволяет сокра­тить типоразмеры конструктивных элементов, учитывать действующие нагрузки, устанавливать подстропиль­ные конструкции и устраивать прохо­ды по подкрановым путям. Геометрические оси торцевых ко­лонн основного каркаса смещают с по­перечных разбивочных осей внутрь здания на 500 мм, внутренние поверх­ности торцевых стен должны совпа­дать с поперечными разбивочными осями, т. е. иметь нулевую привязку (см. рис. 10.9, а). При этом отпадает необходимость в доборных элементах в несущей конструкции ограждающей. В одноэтажных зданиях с несущи-1 наружными стенами их привязку продольным разбнвочным осям осу-ествляют с таким расчетом, чтобы обеспечить достаточную опору для не­сущих конструкций покрытия (рис. 10. 10). Привязку несущей торцевой стены при опирании на нее плит покрытия принимают такой же, как для несущей продольной стены. Геометрические осы несущих внутренних стен совмещают с разбивочными осями. В многоэтажных каркасных про­мышленных зданиях разбивочные оси колонн средних рядов совмещают с геометрическими (рис. 10.11,а). Иск­лючением могут быть колонны, распо­лагаемые в местах деформационных швов, перепада высот зданий и в тех случаях, когда конструкции опор раз­личны.

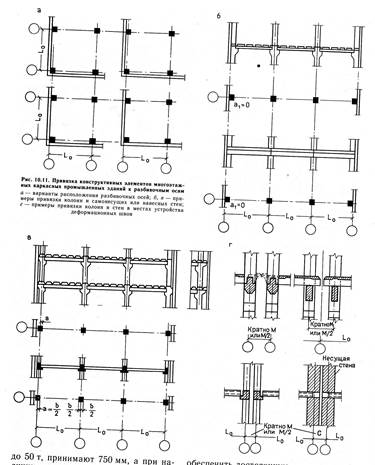

Колонны крайних рядов зданий ли­бо имеют «нулевую привязку» (рис. 10.11, б), либо внутреннюю грань колонн размещают на расстоянии а от модульной разбивочнои оси (рис. 10.11, в). Величину а принимают рав­ной половине толщины внутренней ко­лонны. Привязка самонесущих или на­весных стен к разбивочнои оси ведется с учетом привязки колонн крайних ря­дов и особенностей примыкания стен к колоннам или перекрытиям. В мес­тах устройства деформационных швов привязку колонн и стен осуществ­ляют согласно рис. 10.11, г. В слу­чае перепада высот при установке одинарных колонн используют двой­ные разбивочные оси.
