Проверка с помощью тестера
|
|
|
|
ОСМОТР БЛОКА CDI И КАТУШКИ ЗАЖИГАНИЯ
СИСТЕМА ЗАЖИГАНИЯ
 |

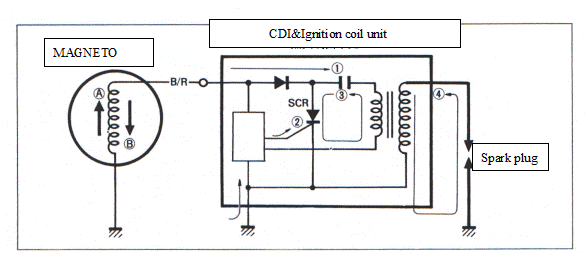

Система зажигания состоит из магнето, катушки зажигания, блока CDI, свечи зажигания.
При вращении ротора катушка индуцирует переменный ток. Затем заряжается конденсатор.
При дальнейшем вращении ротора, ток начинает течь в обратном направлении (В) на тиристор.
При прохождении тока через тиристор, происходит мгновенный разряд конденсатора через первичную обмотку катушки зажигания.
Подключите провод к главному разъему катушки.
Подключите провода высокого напряжения - красный (+) провод к проводу свечи зажигания и черный (-) провод к черному проводу тестера.
Установите переключатель тестера в положение «P.E.I.».
Подключите провод питания к источнику переменного тока.
Включите питание.
Проверьте искру. Она должна быть сильной и постоянной, не прерывистой, через зазор в 8 мм. Проводите проверку искры в течение 5 минут.
Измерьте сопротивление между проводом заземления и колпачком свечи зажигания.
Сопротивление вторичной обмотки катушки зажигания：12-18 кОм
|
|
|
|
|
