Поведение бинарных и многокомпонентных систем в критической области
Вы уже знаете, как изображаются составы трёхкомпонентных систем. Состав трёхкомпонентной системы удобно изображать, пользуясь концентрационным треугольником. Вершины равностороннего треугольника отвечают содержанию в системе 100 % каждого из компонентов А, В и С. Стороны треугольника позволяют описать составы двухкомпонентных систем А+В, В+С, С+А. Точки, лежащие внутри треугольника, описывают составы трёхкомпонентных систем. Метод определения состава, предложенный Гиббсом, основан на том, что сумма перпендикуляров, опущенных из любой точки внутри равностороннего треугольника на каждую из сторон, равна высоте треугольника. Фазовое поведение трёхкомпонентных углеводородных смесей в ряде случаев может быть корректно смоделировано посредством представления этих смесей как псевдобинарные. Типовые изотермы многокомпонентных углеводородных смесей вблизи критической области показаны на рис. 5.
Рис. 5. Типовые изотермы многокомпонентных углеводородных смесей вблизи критической области. 1 — кривая точек парообразования; 2 — кривая точек конденсации. Как уже упоминалось, основной признак критической точки — одинаковые свойства газовой и жидкой фаз, т. е. она находится в точке соединения кривых начала конденсации и парообразования (в точке В области выше критической с изменением температуры и давления в многокомпонентной системе происходят необычные фазовые превращения. Чтобы убедиться в этом, рассмотрим изобарическое расширение насыщенной газом жидкости по линии Необычные процессы испарения и конденсации возможны также и при температурах выше критических - в области Рассмотренные необычные процессы фазовых превращений двух и многокомпонентных систем в области выше критической называются процессами обратного или ретроградного испарения и конденсации. Фазовая диаграмма, приведенная на рис. 5, типична для многих систем. Однако условия возникновения ретроградных явлений и вид Если критическая область характеризуется диаграммой (рис. 6, б), где критическая точка Обычно критическая точка находится справа от максимального давления, при котором могут одновременно сосуществовать жидкая и газовая фазы, когда в углеводородной смеси массовая концентрация гептана и более тяжелых фракций высокая, а метана низкая (см. рис. 4, б). Ретроградные явления характеризуются диаграммой вида (рис. 6, в), когда максимальное давление

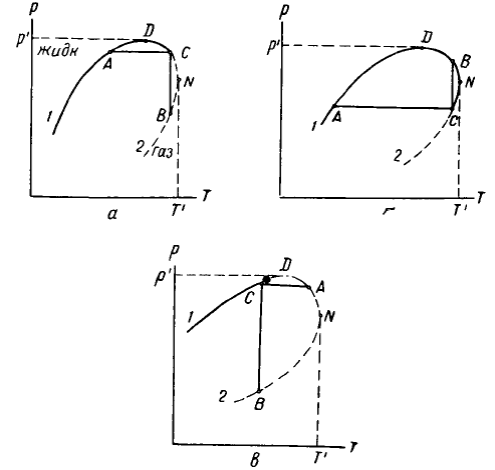

Рис. 6. Различные виды фазовых диаграмм. 1 — кривая точек парообразования; 2 — кривая точек конденсации. Из рис. 5 и 6 следует, что изотермические ретроградные явления происходят только при температурах выше критической и ниже максимальной двухфазной температуры (крикондентермы). Изобарические процессы испарения и конденсации наблюдаются между критическим и максимальным двухфазным давлением (криконденбарой). Ретроградные процессы испарения и конденсации сопровождаются непрерывным изменением состава и объемного соотношения жидкой и паровой фаз. Например, по диаграмме (рис. 7), соответствующей фазовой диаграмме, приведенной на рис. 6, в, можно проследить за течением процессов обратного испарения и конденсации. На рис. 7 нанесены дополнительные кривые, характеризующие количество (в процентах) углеводородов в системе, находящихся в жидком состоянии при различных давлениях и температурах. По изотерме (допустим,
Рис. 7. Фазовая диаграмма вблизи критической точки. 1 - кривая точек парообразования; 2 - кривая точек конденсации. Описанные явления обратной конденсации часто встречаются в природных условиях. Залежи, которым свойственны ретроградные явления, называются газоконденсатными.
