Тепловой конструктивный расчет

Тепловой конструктивный расчет двухпоточного рекуперативного теплообменника, предназначенного для работы в стационарном режи­ме, сводят обычно к совместному решению уравнений теплового ба­ланса и теплопередачи. Первое из них можно записать так:

Q1=Q2+Qпот (2.1)

Или

Q1h=Q2 (2.2)

Где Q1,Q2 – количества теплоты, отданной греющим и воспринятой нагреваемым теплоносителями: Qпот- потери теплоты в окружающую среду;

h=1-Qпот/Q1=Q2/Q1 – КПД.

Q=Q2=kF∆t (2.3)

Где k- коэффициент теплопередачи; F- площадь поверхности теплообмена; ∆t – средняя разность температур между теплоносителями (средний температурный напор).

Конкретный вид уравнения теплового баланса зависит от количества участвующих в теплообмене сред, их фазового состояния и происходящих фазовых превращений.

Для двух теплоносителей, не меняющих фазового состояния, уравнение имеет вид

G1c1(t1´- t1´´) h=G2c2(t2´´-t2´) (2.4)

Где G1, G2- расходы; с1 и с2 – удельные теплоёмкости; t1´,t1´´ и t2´, t2´´ - соответственно температуры греющего и нагреваемого теплоносителей на входе и выходе из аппарата.

Если один из теплоносителей изменяет фазовое состояние, например, происходит конденсация пара при охлаждении его водой, имеем

G1(h1´- h1´´) h=G2c2(t2´´-t2´) (2.5)

где h1´ и h1´´ - энтальпии пара на входе в теплообменник и конденсата на выходе из него.

Если изменяется фазовое состояние обоих теплоносителей, например при получении вторичного пара из воды за счет теплоты конденсации греющего пара в паропреобразователе, то

(2.6)

Где h ₂' и h₂" — начальная и конечная энтальпии нагреваемой среды.

На практике широко распространены процессы охлаждения парогазовых смесей, например продуктов перегонки нефти, влажного воздуха в системах кондиционирования и холодильных камерах, в поверхност­ных теплообменниках. Если при этом температура поверхности ниже температуры точки росы, то процесс охлаждения сопровождается кон­денсацией пара. Для этого случая уравнение теплового баланса имеет

(2.7)

где L1 — расход неконденсирующейся составляющей парогазовой смеси (например, воздуха); h1’ и h1 " — энтальпии парогазовой смеси на входе в аппарат и выходе из аппарата, отнесенные к 1 кг неконденсирующе­гося газа. Их рассчитывают по уравнению

(2.8)

где h_Г и h п — энтальпии, а х_г и х_п — массовые доли газа и пара (х_г— = Gг/L1; хп=Gп/L1); t_к, с_к и ∆G_К — температура, удельная теплоем­кость и количество конденсата на выходе из аппарата.

Другим распространенным случаем является орошение поверхности теплообмена жидкостью с целью интенсификации теплообмена на сто­роне газообразного теплоносителя, используемого для охлаждения кон­денсирующихся паров и капельных жидкостей. В этом случае жид­кость, подаваемая на орошение, испаряется и образует с газообразным теплоносителем парогазовую смесь. Тогда уравнение теплового балан­са принимает вид

(2.9) и (2.10)

теплового баланса имеет вид где G₃' и G₃" — количества жидкости, использованной для орошения, на входе в аппарат и на выходе из аппарата; с₃ , t з'.и tз» — ее удель­ная теплоемкость, начальная и конечная температуры.

Для утилизации теплоты уходящих газов после технологических пе­чей, газотурбинных и других установок применяют аналогичные тепло­обменники — контактные теплообменники с активными насадками (КТАН), в которых нагревают воду, используемую затем для ' целей отопления, горячего водоснабжения или на технологические нужды. Некоторую часть воды подают на орошение поверхности со стороны газов. При охлаждении сухих газов, парциальное давление паров во­ды в которых ниже, чем у поверхности воды, подаваемой на орошение, часть теплоты газа расходуется на ее испарение, но результирующий тепловой поток направлен от парогазовой смеси к воде, используемой на энергетические или технологические нужды. В этом случае уравне­ние

(2.11)

Количество выпавшего конденсата при охлаждении парогазовых смесей определяют по уравнению материального запаса

(2.12)

А количество испарившейся жидкости в оросительных водоподогревателях – по аналогичному уравнению

В уравнениях (2.13) и (2.14) х1 ', х1" и х₂', х₂" — массовые доли па­ра в газе, а С₃' и С₃" — расходы жидкости, используемой на орошение, на входе в аппарат и на выходе из него.

Чтобы из уравнения (2.3) определить площадь поверхности тепло­обмена, необходимо располагать значениями k и ∆t или зависимостя­ми для их расчета по известным, например, из задания параметрам.

Для многих теплообменников, используемых в общепринятых для них стандартных условиях, в справочной литературе [64, 95] приведе­ны зависимости коэффициентов теплопередачи от температурных напо­ров, скоростей движения, температур, давлений и других факторов. В общем виде их можно представить уравнением

k=f(ru, w, ∆t, p,….) (2.15)

Где ru - массовая скорость газообразного теплоносителя; w— ско­рость жидкостного теплоносителя; ∆t — температурный напор; р — дав­ление кипящей жидкости.

Конкретные зависимости вида (2.15) для некоторых типов теплооб­менников приведены в § 2.10. Когда подобные зависимости отсутству­ют либо условия эксплуатации выбираемого теплообменника сущест­венно отличаются от стандартных, для расчета коэффициента тепло­передачи используют формулы, известные из курса «Основы тепломассообмена» [34, 35].

Для поверхностей, набранных из круглых труб,

где —коэффициенты теплоотдачи греющего и нагреваемого теплоносителей; — средний, внутренний и наружный диаметры

труб; —теплопроводность материала труб: —термическое со­противление загрязнения с обеих сторон поверхности теплообмена. При вычислении придерживаются следующего правила: при

;.при ''/'.> ^ПР^И

Как правило, у труб, применяемых в теплообменных аппаратах, . Тогда расчет коэффициента теплопередачи можно вести по зависимости для плоской стенки

причем с погрешность не более 1—3%.

Если известны толщины и теплопроводности загрязнений

, то при использовании фор-

мулы (2.16) и при использовании формулы

(2.17).

Значения , для многих видов теплоносителей и технологических сред приводятся в специальной литературе [58, 78]. При отсутствии таких данных производят ориентировочный расчет на основе соотношений, где —коэффициент теплопередачи, рассчитанный для незагрязнен­ной поверхности ; —расчетная площадь поверхности аппа­рата без учета загрязнений. Для большинства аппаратов = 0,65ч-0,85. Если из рабочих сред, участвующих в теплообмене, интенсивно выпадают осадки,

Рис. 2.12. Схемы переноса теплоты и массы при теплообмене через непроницаемую поверхность:

а – теплообмен без изменения агрегатного состояния веществ; б – нагревание газа, сопровождающееся испарением жидкости; в – охлаждение газа, сопровождающееся испарением жидкости; г – конденсация пара из парогазовой смеси; 1 – стенка; 2 – пленка жидкости или конденсата.

Для расчета коэффициентов теплоотдачи а1 и а2 в уравнениях (2.16) и (2.17) можно воспользоваться рекомендациями и формулами, приведенными в § 2.10. Там же указаны температуры и прочие условия, при которых выбирают или рассчитывают входящие в эти форму­лы теплофизические свойства теплоносителей, правила выбора харак­терных размеров и скоростей.

Когда для расчета коэффициентов теплоотдачи или теплопередачи
требуется знать скорости теплоносителей, ими задаются, ориентируясь
на рекомендации, которые приведены в табл. 1.3. После этого выбира­ют теплообменник из числа стандартных. При детальной проработке
аппарата задаются конструкцией теплообменника и основными его размерами, необходимыми для расчета коэффициентов теплоотдачи
(например, диаметром и шагами труб в пучке и т. п.). При этом долж­но выполняться уравнение неразрывности (2.19)

по каждому из теплоносителей, где Gi — расход; ri — плотность; wi— осредненная по сечению канала скорость теплоносителя; fi — живое се­чение канала для прохода греющего (/=1) и нагреваемого (1=2) теп­лоносителей.

Если конвективный теплообмен сопровождается массообменом, на­пример испарением или конденсацией из парогазовой смеси, то пользу­ются понятием общего или эффективного коэффициента теплоотдачи. Характерные схемы переноса теплоты и массы при теплообмене через непроницаемую поверхность показаны на рис. 2.12. Так, в случае на­гревания газа, сопровождающегося испарением (рис. 2.12,6), расчет ве­дут по уравнению (2.20)

где а_к2 — коэффициент конвективной теплоотдачи; bр₂ — коэффициент массоотдачи при испарении; r ₂ — удельная теплота парообразования при температуре жидкости на поверхности испарения tг2; pг2— парциаль­ное давление пара у поверхности испарения, равное давлению насыще­ния при tг2; p2 — парциальное давление пара в потоке смеси; t2— тем­пература смеси в потоке.

В случае охлаждения газа, сопровождающегося испарением жидко­сти, подаваемой на орошение (рис. 2.12,в),

При конденсации пара из парогазовой смеси (рис. 2.12, г)

В формулах (2.21) и (2.22) индексом 1 обозначены те же величины, что и в формуле (2.20), но для греющего теплоносителя.

Если толщина пленки испаряющейся жидкости, подаваемой на оро­шение поверхности, или конденсата пренебрежимо мала или происхо­дит капельная конденсация, то р_Г1=рст1; tг1— tст1; Рг2=рст2; t _Г2 = tст2 (р_ст1 и р_ст2 — парциальные давления пара, определяемые соответствен­но при tст1 и tст2). Указанные условия выполняются при подводе жид­кости к поверхности испарения по капиллярно-пористому покрытию, при конденсации пара из влажного воздуха в широком диапазоне изменения его температуры и влажности, в частности в системах кондиционирования, в сушильных установках и т. п.

Рекомендации по расчету а_к и b_р приведены в § 2.10.

При расчёте коэффициентов тепло- и массоотдачи существенным

-является правильное определение или расчет теплофизических свойств теплоносителей. Сведения об этих свойствах и методах их расчета при­водятся в справочной и специальной литературе [16, 95, 108].

При использовании табличных данных значения теплофизических

свойств теплоносителей выбирают обычно при средних температурах
теплоносителей t1 и t₂. В особых случаях способ выбора определяющей
температуры специально оговаривают. Среднюю температуру среды с
наименьшей разницей между начальной и конечной температурами
рассчитывают как среднеарифметическую:

Для второго теплоносителя ее вычисляют как

Где – средняя разность температур между теплоносителями.

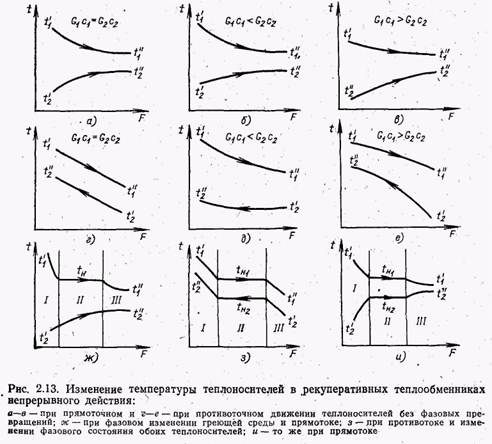

Средний температурный напор в случае теплообмена без изменения фазового состояния теплоносителей при прямотоке и противотоке (рис., 2.13) рассчитывают как среднелогарифмический между наибольшим и наименьшим напорами:

Формула (2.25) справедлива также и в случае, когда только одив из теплоносителей меняет фазовое состояние (рис. 2ЛЗ,ж, зона //)..

Если меняется фазовое состояние и греющей, и нагреваемой сред,, например при кипении и конденсации (зона //на рис. 2.13,з,' и), тем температурный напор имеет постоянное значение и равен

где —температуры насыщения конденсирующегося пара и кипящей жидкости.

Обычно пар поступает в теплообменник перегретым, а конденсат пе­реохлаждают во избежание его самовскипания на выходе из теплооб­менника. В свою очередь вода, поступающая в аппарат, имеет более низкую температуру, чем температура насыщения. Образующийся пар перегревают с целью снижения уноса из аппарата капель жидкости И предупреждения нежелательной конденсации пара в паропроводах, подводящих его к теплоиспользующему оборудованию.

Указанным процессам соответствуют участки температурных кривых в зонах / и ///
на графиках рис. 2.1З,ж, и.

Поскольку в зонах /—/// температурные напоры и коэффициенты теплопередачи могут существенно отличаться, расчет размеров поверх­ностей нагрева каждой из зон, строго говоря, нужно производить раз­дельно, рассчитывая, по (2.25), а —по (2.26). В про­мышленных и станционных теплообменниках влияние зон перегрева, переохлаждения и недогрева обычно мало и им в расчетах пренебрегают. В транспортных теплообменниках дело обстоит, как правило, ина­че, и расчет ведут по зонам.

Если при противотоке полные теплоемкости теплоносителей одина­ковы, т. е. то Когда вместо формулы (2.25) используют зависимость

которая дает ошибку не более 3%. Если же то

При перекрестном токе и более сложных схемах течения теплоноси­телей и сред,.не меняющих агрегатного состояния,

где —температурный напор, рассчитанный по формуле противо­тока (2.25); —поправка, учитывающая влияние схемы движения сред, отличной от противотока, и зависящая от параметров Р и R:

Зависимости для некоторых схем движения теплоносителей приведены на графиках рис. 2.14. Из этих графиков видно, что в случае бесконечно большой полной теплоемкости любого из теплоно­сителей, поправка обращается в единицу . Действительно, в этом случае характер изменения темпера­тур будет таким же, как при изменении фазового состояния одного из теплоносителей (зона // на рис. 2.13,дае), когда значение среднего тем­пературного напора не зависит от направления их движения.
