Двигатель параллельного возбуждения

Схема включения в сеть двигателя параллельного возбужде­ния показана на рис. 29.3, а. Характерной особенностью этого двигателя является то, что ток в обмотке возбуждения (ОВ) не за­висит от тока нагрузки (тока якоря). Реостат в цепи возбуждения служит для регулирования тока в обмотке возбуждения и маг­нитного потока главных полюсов.

Эксплуатационные свойства двигателя определяются его ра­бочими характеристиками, под которыми понимают зависимость частоты вращения n, тока I, полезного момента M₂, вращающего момента M от мощности на валу двигателя Р₂ при и (рис. 29.3, 6).

Для анализа зависимости и , которую обычно называ­ют скоростной характеристикой, обратимся к формуле (29.5), из которой видно, что при неизменном напряжении U на частоту вращения влияют два фактора: падение напряжения в цепи якоря и поток возбуждения Ф. При увеличении нагрузки умень­шается числитель , при этом вследствие реакции якоря уменьшается и знаменатель Ф. Обычно ослабление потока, вы­званное реакцией якоря, невелико и первый фактор влияет на час­тоту вращения сильнее, чем второй. В итоге частота вращения двигателя с ростом нагрузки Р₂ уменьшается, а график приобретает падающий вид с небольшой выпуклостью, обращен­ной к оси абсцисс. Если же реакция якоря в двигателе сопровож­дается более значительным ослаблением потока Ф, то частота вращения с увеличением нагрузки будет возрастать, как это пока­зано штриховой кривой на рис. 29.3, б. Однако такая зависимость является нежелательной, так как она, как правило, не удовлетворяет условию устойчивой работы двигателя: с ростом нагрузки на двигатель возрастает частота вращения, что ведет к дополнительному росту нагрузки и т. д., т. е. частота вращения n двигателя неограниченно увеличивается и двигатель идет «в разнос». Чтобы обеспечить характеристике частоты вращения форму падающей кривой, в некоторых двигателях параллельного возбу­ждения применяют легкую (с небольшим числом витков) последо­вательную обмотку возбуждения, которую называют стаби­лизирующей обмоткой. При включении этой обмотки согласованно с параллельной обмоткой возбуждения ее МДС компенсирует размагничивающее действие реакции якоря так, что поток Ф во всем диапазоне нагрузок остается практически неизменным.

Рис. 29.3. Схема двигателя параллельного возбуждения ()

и его рабочие характеристики ()

Изменение частоты вращения двигателя при переходе от но­минальной нагрузки к х.х., выраженное в процентах, называют номинальным изменением частоты вращения:

, (29.8)

где — частота вращения двигателя в режиме х.х.

Обычно для двигателей параллельного возбуждения , поэтому характеристику частоты вращения двигателя па­раллельного возбуждения называют жесткой.

Зависимость полезного момента от нагрузки установлена формулой . При график имел бы вид прямой. Однако с увеличением нагрузки частота вращения двига­теля снижается, и поэтому зависимость криволинейна.

При вращающий момент двигателя . Так как рабочие характеристики двигателя строят при условии , что обеспечивает постоянство магнитных потерь в двига­теле, то момент х.х. . Поэтому график зависимости проходит параллельно кривой Если принять по­ток , то график является в то же время выраже­нием зависимости ,так как .

Для получения аналитического выражения механической ха­рактеристики преобразуем выражение (29.5):

; (29.9)

подставив в него из (25.24) значение тока якоря

, (29.10)

получим

, (29.11)

где — частота вращения в режиме х.х.; — изменение часто­ты вращения, вызванное изменением нагрузки на валу двигателя.

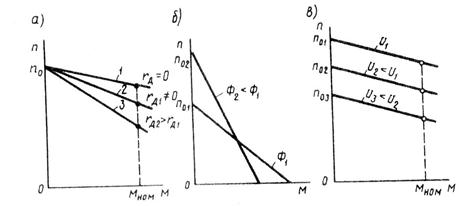

Рис. 29.4. Механические характеристики двигателя параллельно­го возбуждения:

а — при введении в цепь якоря добавочного сопротивления;

б — при изменении основного магнитного потока;

в — при изменении напряже­ния в цепи якоря

Если пренебречь реакцией якоря, то (так как ) можно принять . Тогда механическая характеристика двигателя па­раллельного возбуждения представляет собой прямую линию, не­сколько наклоненную к оси абсцисс (рис. 29.4, а). Угол наклона меха­нической характеристики тем больше, чем больше значение сопротивления, включенного в цепь якоря. Механическую характери­стику двигателя при отсутствии дополнительного сопротивления в цепи якоря называют естественной (прямая 1). Механические харак­теристики двигателя, полученные при введении дополнительного со­противления в цепь якоря, называют искусственными (прямые 2 и 3).

Вид механической характеристики зависит также и от значе­ния основного магнитного потока Ф. Так, при уменьшении Ф уве­личивается частота вращения х.х. и одновременно увеличивает­ся , т. е. увеличиваются оба слагаемых уравнения (29.11). Это приводит к резкому увеличению наклона механической характе­ристики, т. е. к уменьшению ее жесткости (рис. 29.4, б).

При изменении напряжения на якоре U меняется частота вра­щения , а остается неизменной. В итоге жесткость механиче­ской характеристики (если пренебречь влиянием реакции якоря) не меняется (рис. 29.4, в), т. е. характеристики смещаются по вы­соте, оставаясь параллельными друг другу.
