На участке от точки 1 до точки 2 деформации остаются еще упругими, но закон Гука уже не выполняется
На первом участке (до точки 1) деформации упругие и они пропорциональны напряжениям. На этом участке выполняется закон Гука Напряжения в образце определяются отношением растягивающей силы к площади рабочей части образца
Деформации образца определяются отношением удлинения рабочей части образца к её первоначальной длине
Рисунок 1. Диаграммы растяжения (напряжений) различных сталей. На диаграмме напряжений стали выделяют характерные точки, которые отражают её основные механические характеристики.
где
Напряжения в точке 1 называются пределом пропорциональности После точки 2 начинается область упругопластических деформаций, а напряжения в точке 2 называются пределом упругости Наиболее важным является участок между точками 3 – 4, который называется площадкой текучести. На этом участке увеличение деформаций происходит при постоянной нагрузке, которая характеризуются пределом текучести Участок 4 – 5 называется зоной упрочнения стали. На этом участке при увеличении напряжений происходит рост как упругих, так и пластических деформаций. Несмотря на развитие пластических деформаций, эту стадию работы строительных конструкций используют при расчетах, вызывающих интерес с точки зрения экономии стали. Точка 5 вторая, после предела текучести, из важнейших механических характеристик стали. В этой точке напряжения достигаю максимального значения, и они называются пределом прочности или временным сопротивлением Важнейшей характеристикой пластичности сталей является относительное остаточное удлинение при разрыве
где
Материалы, обладающие значительной величиной относительного остаточного удлинения при разрыве Как следует из сравнительного анализа диаграмм напряжений различных сталей (рисунок 1), при увеличении предела прочности стали, уменьшается площадка текучести, а для некоторых сталей она отсутствует. Кроме того, для более прочных материалов характерно уменьшение остаточного удлинения при разрыве · Ударная вязкость стали. Это еще одна характеристика хрупкости и пластичности сталей, необходимая для правильного выбора материалов строительных конструкций. Она обязательно учитывается при оценке свойств сталей в конструкциях, работающих при динамических нагрузках, например, при больших скоростях нагружения или при ударных нагрузках. Принципиальная схема испытаний на удар показана на рисунке 2. В основу методики испытаний положено представление о том, что для более хрупких материалов при разрушении затрачивается меньше энергии, чем для пластичных материалов. Надрез образца позволяет сосредоточить всю деформацию, поглощающую энергию удара, в срединном сечении.
Рисунок 2. Схема образца для определения ударной вязкости.

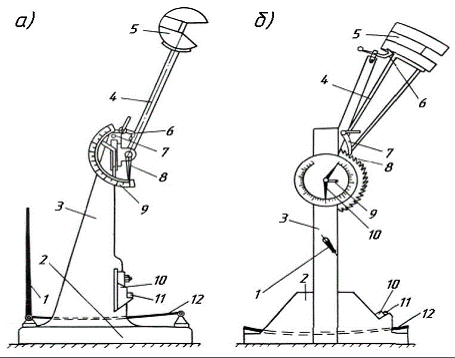

Рисунок 3. Схемы испытательных машин (маятниковых копров) для создания ударной нагрузки. Для испытаний на ударную вязкость сталей используются специальные маятниковые копры (рисунок 3). Перед испытанием маятник поднимают на исходную высоту
Ударная вязкость
Для сталей ударная вязкость лежит в пределах · Ползучесть – свойство материала деформироваться при постоянных нагрузках в условиях повышенных температур. Свойство ползучести проявляется у углеродистых сталей при температуре выше · Твердость – свойство поверхностного слоя металла сопротивляться деформации при внедрении в него индентора из более твердого материала. Показатели твердости связаны с показателями прочности и пластичности и могут служить для косвенной оценки механических свойств материалов. На практике широкое распространение получили пробы твердости по Бринелю и Роквеллу. Твердость по Бринелю обозначается
где
Твердость по Роквеллу обозначается · Концентрация напряжений – повышение опасности разрушений из-за концентратов напряжений: отверстий, надрезов, выточек и т.п. Например, при растяжении полосы с отверстием (рисунок 4) закон равномерного распределения напряжений

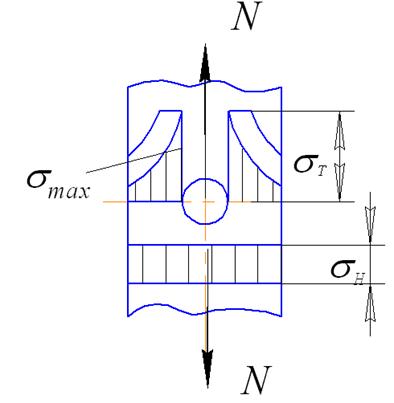

Рисунок 4. Схема концентрации напряжений у отверстия. Концентрация напряжений менее опасна, если в зоне концентратора могут проявляться пластические свойства стали. В этом случае при достижении максимальными напряжениями предела текучести · Усталостное разрушение металла происходит под воздействием многократно повторяющихся нагрузок. Процесс постепенного накопления микропластических деформаций приводит к образованию микротрещин. На следующей стадии происходит длительный рост трещины, т.е. медленное, но стабильное увеличение размеров трещины за каждый цикл переменного нагружения. Усталостное разрушение материала и конструкции в целом опасно тем, что существуют критические размеры трещины, при достижении которых начинается неконтролируемый рост трещины, при этом конструкция разрушается практически мгновенно. Способность материала сопротивляться повторно-переменным нагрузкам называется выносливостью материала. Максимальное напряжение, при котором материал будет работать не разрушаясь любое произвольно большом числе циклов нагружений, называется пределом выносливости материала Предел выносливости определяется экспериментально на специальных испытательных машинах. Наиболее распространенными являются испытания вращающихся цилиндрических образцов на чистый изгиб. За один оборот образца получается один синусоидальный цикл нагружения. Нагрузка на образец постепенно снижается, а число циклов нагружений до разрушения растет. Опыт испытаний стальных образцов показывает, что если образец не разрушился до 107 циклов, то он не разрушится и при более длительном испытании. Такое число циклов называется базой испытаний.
