Особенности построения диаграмм. Химический и весовой состав фаз

Диаграмма состояния – график, описывающий изменение структурных свойств и фазового состава сплава при изменении температуры. Диаграммы состояния строятся в координатах «температура – химический состав» (рис. 4). На оси абсцисс численно показывается процентное содержание (концентрация) только компонента . Концентрация может измеряться в весовых процентах (процент химического состава по массе) и атомных процентах (число атомов элементов от всего 100 % состава вещества). Все диаграммы строятся экспериментально.

⁰С

сплав: 60% компонента , 40% компонента

0 20 40 60 80 100

, %

100 80 60 40 20 0

, %

Рис. 3.4. Обозначение координат

в двойных диаграммах состояния

Более подробно рассмотрим диаграмму состояния сплава, когда компоненты в жидком и твердом состояниях образуют неограниченные (непрерывные) растворы. Твердые растворы обозначаются малыми буквами , , , , . Диаграмма состояния для случая неограниченной растворимости компонентов показана на рис. 3.5.

Рассмотрим кристаллизацию сплава 1 (рис. 3.5), состоящего из 75% меди (Cu) и 25% никеля (Ni). Сплав меди и никеля носит название мельхиор и является основной составляющей современных монет серебристого цвета. Температура плавления меди 1083⁰С (точка «a»), никеля – 1453⁰С (точка «с»).

При охлаждении до температуры идет охлаждение ненасыщенной жидкости. При жидкость становится насыщенной по отношению к кристаллам твердой фазы и начинается процесс кристаллизации. Чтобы узнать, какие кристаллы будут выпадать из жидкости, воспользуемся правилом коноды.

⁰С

Непрерывный твердый (Т) раствор

Химический состав жидкости при температуре

Химический состав кристаллов при температуре

Ж+кристаллы

0 10 20 30 40 50 60 70 80 90 100

Рис. 3.5. Диаграмма состояния для случая

неограниченной растворимости компонентов

Линия – ликвидус; всё, что выше неё, находится в жидком состоянии. Линия – солидус; всё, что ниже, – в твердом состоянии.

Таким образом, при кристаллизации химический состав жидкости меняется по линии ликвидус (для рассматриваемого сплава это участок ). Химический состав кристаллов меняется по линии солидус, ).

Весовое количество фаз определяется по правилу противорычага (правилу отрезков):

Весовое количество жидкости при температуре определяется соотношением отрезков %, а весовое количество кристаллов – соотношением .

Таким образом при кристаллизации количество жидкости уменьшается от 100% при до нуля – при , а количество кристаллов , наоборот увеличивается, то есть рассматриваемый сплав мельхиора в условиях равновесия закристаллизуется при температуре .

После литься сплава 1 получается дендритная структура (рис. 3.6, 3.7), с ярко выраженной дендритной ликвацией, то есть в разных точках дендрита химический состав, а, следовательно, и механические свойства будут неодинаковы, что нежелательно.

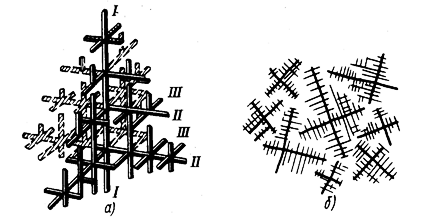

Рис. 3.6. Дендритный кристалл (а), дендритная структура (б).

I – главная ось, II, III – оси второго и третьего порядка

Для устранения дендритной ликвации проводят отжиг при высокой температуре (см. также п. 6.2.1), чтобы прошла выравнивающая диффузия. Температура отжига берется на 100 °С ниже температуры линии солидус, чтобы детали не оплавились. Этот отжиг называется гомогенизацией. В результате получаем зернистую структуру (рис. 3.8).

Рис. 3.7. Дендритная структура под микроскопом (после литья)

Рис. 3.8. Зернистая структура после гомогенизирующего отжига
