Методика решения задачи
|
|
|
|
Условие задачи
Методика решения задачи
Условие задачи
Чему равна степень сухости пара, имеющего давление р = 8 ата и энтальпию
= 2514 кДж/кг.
Ответ: х = 0,875.

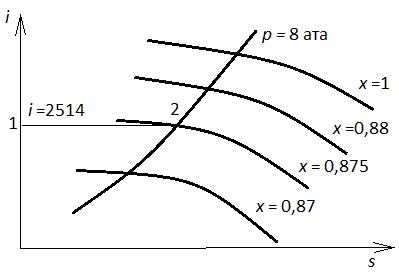

Необходимо найти на оси ординат точку, соответствующую энтальпии = 2514 кДж/кг (точка 1 на рис. 6), и отметить на пересечении горизонтали, проведенной из этой точки с изобарой 8 ата, точку 2, которая и будет определять состояние этого пара.
Рис. 6. Пояснение к решению задачи
Эта точка лежит приблизительно на середине расстояния между линиями постоянной степени сухости
= 0,87 и
= 0,88.
Даны следующие параметры пара: р = 5 ата и х = 0,8. Найти
,о С, , кДж/кг,
, кДж/кг∙град.
Ответ: = 151 о С, = 2326 кДж/кг, = 5,82 кДж/кг∙град.
По заданным параметрам пара находим точку 1 (рис.7), определяющую его состояние. Она должна лежать на пересечении изобары 5 ата и линии постоянной сухости х = 0,8. Точка 1 находится на 5 мм выше линии энтальпии 2305 кДж/кг, поэтому искомая энтальпия, = 2326 кДж/кг.
Рис. 7. Пояснение к решению задачи
Кроме того, эта точка находится на 45 мм правее линии энтропии 5,4; следовательно, искомая энтропия = 5,82 кДж/кг∙град. Далее на пересечении изобары 5 ата с кривой сухого насыщенного пара находим точку, лежащую между изотермами 150 и 160 о С. Интерполированием находим, что эта точка должна лежать на изотерме 151 о С. Следовательно, = 151 о С.
По аналогичной методике решить следующие задачи:
Задача 1. Найти энтальпию: а) влажного пара давлением:
= 2 ата и
= 0,9;
= 10 ата и
= 0,85;
= 20 ата и
= 0,8; б) сухого пара давлением = 12 ата и = 15 ата; перегретого пара давлением 20 ата при
=300 оС и
= 460 оС.
Ответ:
= 2485 кДж/кг;
=2474 кДж/кг;
= 2417 кДж/кг;
= 2782 кДж/кг;
= 2788 кДж/кг;
= 3017 кДж/кг;
= 3381 кДж/кг.
Задача 2. Найти значения температур влажного пара при давлениях 0,5; 3; 6 и 10 ата.
Ответ:
= 81 о С;
= 133 о С;
=158 о С;
= 179 о С.
Задача 3. Определить ; ; влажного пара, имеющего давление р = 14 ата и х = 0,9.
Ответ: = 2594 кДж/кг, = 6,06 кДж/кг∙град, = 194 о С.
Рекомендуемая литература
1. А.Д.Трухний, А.А. Макаров, В.В. Клименко. Основы современной энергетики. Часть 1. – М.: МЭИ, 2002.– 367 с.
2. А.А. Александров, Б.А. Григорьев. Таблица теплофизических свойств воды и водяного пара. – М.: Издательский дом МЭИ, 2006. – 168 с.
3. С.Л. Ривкин, А.А. Александров. Теплофизические свойства воды и водяного пара. – М.: Энергия, 1980. – 423 с.
