Удельные объемы жидкости и пара

Удельные объемы жидкости и пара, теплота парообразования

Удельный объем жидкости зависит от температуры и давления. Однако последняя зависимость настолько незначительна, что практически ею пренебрегают.

Зависимость же удельного объема воды от температуры более заметна. Так, например, если при 0^о С и любом давлении удельный объем жидкой кипящей воды = 0,001 м³/кг, то при температуре 100^о С (и давлении ~ 1 ата) = 0,001043 м³/кг, а при температуре 200^о С (и давлении ~ 16 ата) = 0,001156 м³/кг.

Из этих данных следует, что при невысоких давлениях (точнее температурах) и этой зависимостью также можно пренебрегать, полагая, следовательно, что = 0,001 м³/кг.

Удельный объем сухого пара может быть найден для давлений до 10 ата по следующей формуле, полученной на основании опытов:

откуда

Здесь р берется в ата.

Из этой формулы видно, что чем больше давление сухого пара, тем удельный объем его меньше, вследствие чего и отрезки , и т.д. (см. рис. 5.1) с повышением давления уменьшаются. Так как , где – плотность сухого пара, то, подставляя это значение в уравнение (5.1), получим, что

Приближенно можно полагать, что при р около 10 – 15 ата 0,5 р, т. е., что плотность сухого пара численно равен половине давления.

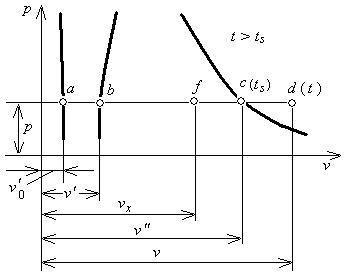

Рис. 5.6. Изображение удельных объемов воды в осях vр

при различных ее состояниях

Удельный объем влажного пара находится в пределах между и (рис. 5.6.). Величина его зависит от степени сухости пара х. Если в 1 кг влажного пара содержится х кг сухого пара и (1 – х) кг воды, то эти х кг сухого пара будут занимать объем м³/кг, а (1 – х) кг воды (1 – х) м³/кг.

Следовательно,

м³/кг.

Так как влажный пар, применяемый в теплотехнике, имеет обычно большую степень сухости (порядка 0,9 и больше), то объемом воды, содержащейся в нем, можно пренебрегать, считая, что

Неточность, допускаемая при этом, получается незначительной.

При небольшой степени сухости пара и высоком давлении пользоваться упрощенным уравнением (5.5) нельзя, так как ошибка при этом может оказаться уже значительной. Практически это уравнение применяют к парам, имеющим степень сухости х не меньше 0,7.

Преобразуем уравнение (5.4), решив его относительно х:

,

откуда

.

Обращаясь теперь к рис. 5.6, видим, что = bf, а = bc.

Следовательно, графически

х = .

Для нахождения удельного объема перегретого пара было предложено в разное время несколько уравнений, дающих приближенные результаты. Наиболее точным из них является уравнение проф. М.П. Вукаловича и проф. И.И. Новикова, однако оно очень сложно. Поэтому удельные объемы перегретого пара обычно находят по специальным таблицам, о которых говорится дальше.
