Бронетанковая техника

Механизированной (бронетанковой) дивизии

Образцов вооружения и военной техники

Тактико-технические характеристики основных

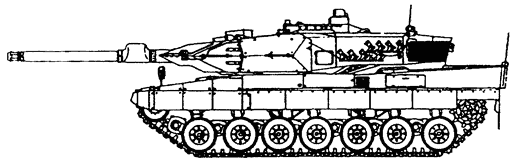

Leopard -2А6 – основной боевой танк бундесвера, представляет собой дальнейшее развитие серии танков Леопард-2. Принят на вооружение в 2001 году.

«Леопард-2А6» имеет классическую компоновку: механик-водитель находится в передней части корпуса, командир танка, наводчик орудия (справа от орудия) и заряжающий (слева) находятся в башне; двигатель расположен в кормовой части. Башня и корпус сварные. Верхний лобовой лист корпуса имеет большой угол наклона.

Тактико-технические характеристики

БМП Marder – боевая машина пехоты принята на вооружение бундесвера в1969 году.

Компоновка БМП "Мардер" классическая. Впереди справа расположено МТО, слева от него - место механика-водителя, позади - боевое отделение с вращающейся двухместной башней. В ней справа размещается командир машины (он же командир отделения в звании унтер-офицера), слева - наводчик. За башней находится десантное отделение, вмещающее семь стрелков- шестеро лицом к бортам по три в ряд, а седьмой (командир десантной группы, унтер-офицер) сидит по оси машины спиной по ходу и управляет кормовым пулеметом.

Тактико-технические характеристики

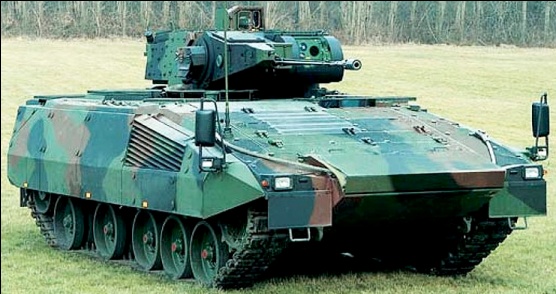

БМП PUMA -перспективная боевая машина пехоты (БМП). С 2010 года поставляется сухопутным войскам бундесвера для замены устаревающих БМП «Мардер».

БМП имеет классическую компоновку. Позади отделения управления и МТО находятся рабочие места командира (справа) и наводчика (слева). Над боевым отделением находится необитаемая башня с комплексом вооружения, смещенная влево от диаметральной плоскости. Башня имеет несимметричную форму. В кормовой части корпуса расположены места для десантников, ориентированные спиной к бортам: справа за спиной командира БМП расположены 4 сиденья и еще два сиденья – слева сразу за башней. Для снижения уязвимости экипажа от подрывов мин и фугасов сиденья крепятся к крыше корпуса машины. Для входа и выхода экипажа в корме машины имеется аппарель с силовым приводом, а в крыше кормовой части корпуса – два овальных люка. Бойницы для ведения огня из индивидуального оружия десанта не предусмотрены.

Корпус и башня машины сварные, из катаных броневых листов. Высокая защищенность БМП обеспечивается комплексом пассивных и активных средств.

Тактико-технические характеристики

БРМ LUCHS - боевая разведывательная машина принята на вооружение разведывательных подразделений бундесвера в 1976 году.

Машина плавающая. Колесная формула 8×8. Компоновка машины с двумя рабочими местами в передней и задней частях корпуса для двух водителей. Рабочие места водителей сообщаются проходом в левой части машины. Силовая установка и силовая передача размещены в средней части машины. Сзади от них находится рабочее место водителя заднего хода. В левом борту машины имеется входной люк.

В течение 2010 - 2012 годов перспективный разведывательный броне-автомобиль Fennek полностью заменит «Spz 2 Luchs» в бундесвере.

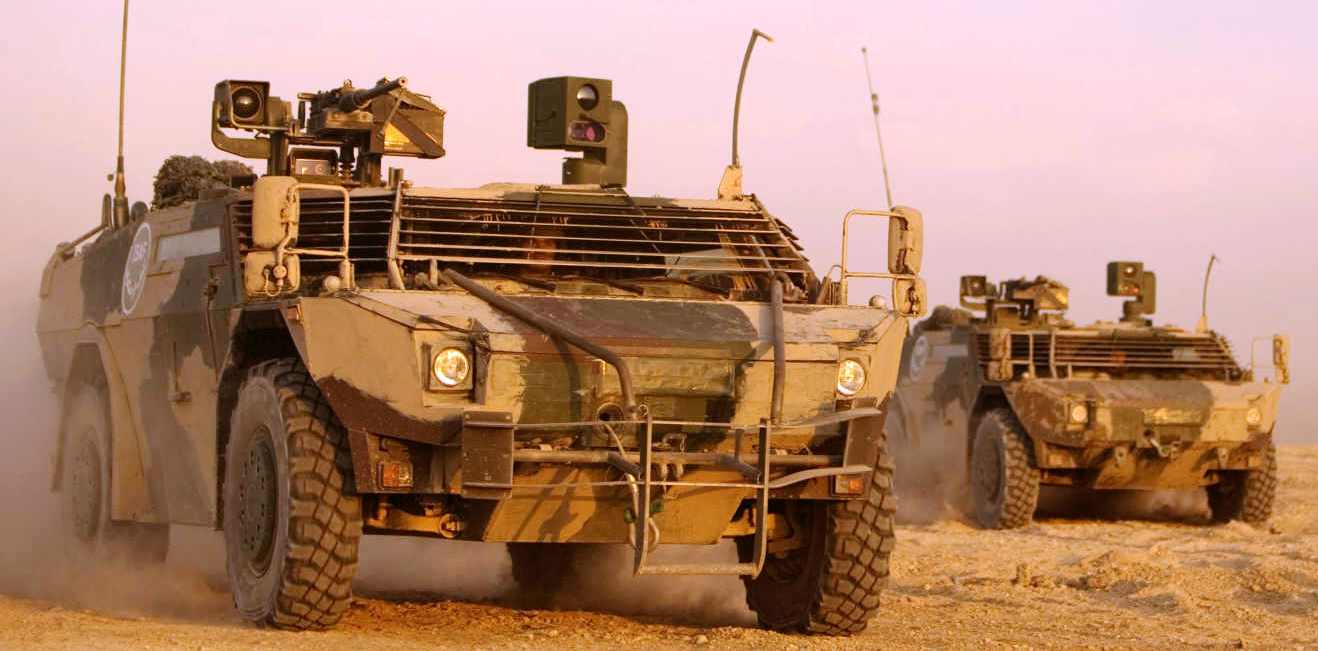

Fennek – современный лёгкий разведывательный бронеавтомобиль, совместная разработка Германии и Нидерландов. Серийное производство с 2001 года. «Феннек» выполняет роль одного из основных бронетанковых разведывательных средств в бундесвере.

Три члена экипажа, состоящего из командира, радиста / наблюдателя и водителя, могут автономно выполнять боевую задачу более пяти дней под защитой от оружия массового поражения. Машина обладает высокой подвижностью на местности и на шоссе. Машина Fennek бронирована против всех видов стрелкового оружия, а также против противотанковых и противопехотных мин.

Разведка осуществляется посредством наблюдательного и разведывательного оборудования, включающего тепловизионный прибор, камеру дневного видения, лазерный дальномер и выдвигаемую на 3,30 м в высоту "сенсорную головку". Для оптимизации радиуса действия по наблюдению эта головка в собранном виде может сниматься и устанавливаться на расстоянии до 40 м от машины.

Машина при общей массе около 10 тонн может преодолевать подъемы в 60% и уклоны до 35%. Благодаря автоматической системе регулирования давления в шинах достигается оптимальная адаптация ко всем условиям местности. Машина Fennek имеет в своем распоряжении электрически действующий лафет, управляющийся из-под броневой защиты, и альтернативно может быть вооружена пулеметом MG3 или 40-мм автоматическим гранатометом.

Тактико-технические характеристики

PzH 2000 – 155-мм самоходная артиллерийская установка на гусеничном шасси с вращающейся башней.

Двигатель самоходной установки расположен в передней части корпуса, а сварная орудийная башня смещена назад. Основное вооружение установки состоит из гаубицы со стволом длиной 52 калибра, оснащенным многощелевым дульным тормозом и эжектором. Для автоматической подачи выстрелов раздельного заряжания из магазина используется система с электрическим приводом. Использование автомата заряжания позволяет посылать в цель три снаряда за десять секунд. Пополнение боекомплекта осуществляется через люк внизу в кормовой части башни.

В башне находятся командир, два заряжающих и наводчик, хотя компьютеризированная система управления огнем позволяет наводить орудие на цель практически автоматически.

Установка может вести огонь всеми типами 155-мм боеприпасов стандарта НАТО, при этом максимальная дальность выстрела составляет 30000 метров для обычного снаряда и 40000 метров для снаряда с увеличенной дальностью.

Тактико-технические характеристики

LARS-2 (нем. Leichte Artillerieraketensystem — лёгкая ракетно-артиллерийская система) – реактивная система залпового огня. Предназначена для уничтожения открыто расположенной живой силы противника, артиллерийских расчетов и дистанционного миниро-вания местности.

Система LARS-2 является результатом выполнения программы модернизации РСЗО LARS-1, принятой на вооружение бундесвера в 1969 году.

Каждая ПУ монтируется в задней части шасси 7-тонного грузовика MAN (6х6) и состоит из двух расположенных рядом обойм из 18 пусковых труб. Все твердотопливные ракеты с оперением могут быть выпущены за 17,5 c., ручная перезарядка ПУ занимает примерно 15 минут. Применяются 7 типов БЧ ракеты, включая кассетную для дистанционной постановки минных полей DM-711 с пятью противотанковыми минами AT-2, с тормозными парашютами; осколочно-фугасную DM-21; и кассетную DM-701 с восемью противотанковыми минами AT-1.

Тактико-технические характеристики

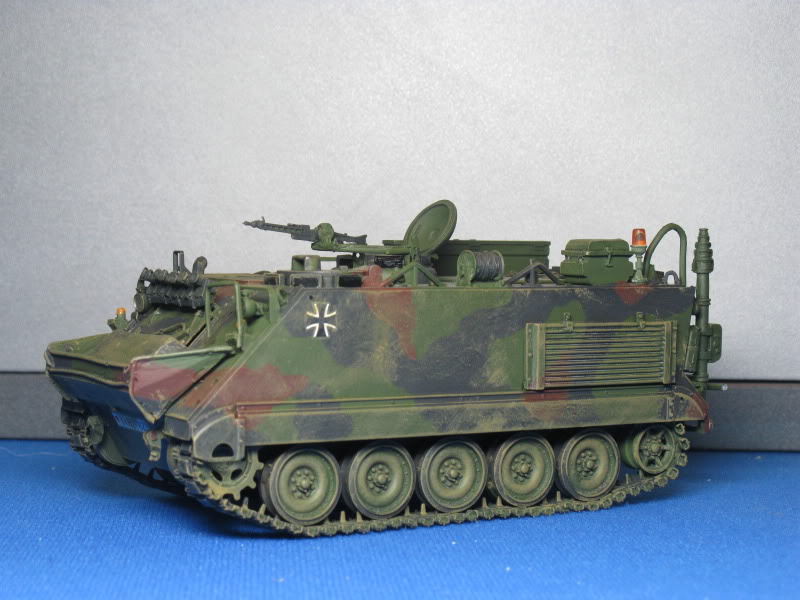

Самоходный миномет M113A1G PZM разработан в ФРГ на базе американского плавающего бронетранспортера M113A1G, (буквенное обозначение "PZM" в его названии означает "Panzer-morser" – миномет на самоходном бронированном шасси). Принят на вооружение бундесвера в 1968 г. В боевом отделении на специальном поворотном основании установлен 120-мм финский миномет "Тампелла" израильского производства.

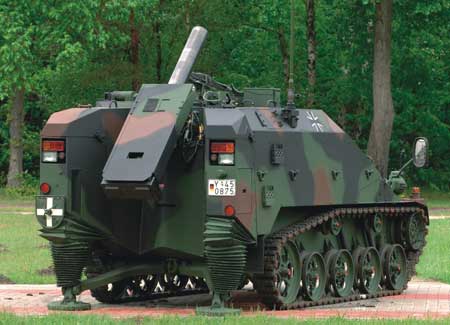

120-мм минометная боевая система (Mortar Combat System) создана на шасси легкой гусеничной бронированной машины Wiesel 2. Поступила на вооружение сухопутных войск бундесвера в 2011 году. Новая система приходит на смену минометам с ручным управлением типа Tampella. Время развертывания в боевое положение – 60 секунд, скорострельность – три выстрела за менее 20 секунд. Самоходный миномёт может покинуть огневую позицию через 15 секунд после завершения стрельбы.

Тактико-технические характеристики

СПТРК Jaguar-1 – самоходный противотанковый ракетный комплекс с ПТУР «Хот» создан на базе 90-мм самоходной противотанковый пушки "Ягдпанцер", состоит на вооружении мотопехотных бригад бундесвера с 1978 г.

СПТРК Jaguar-2 с ПТУР "Toy" принят на вооружение танковых бригад бундесвера в 1982 году.

ПТРК "Milan" – противотанковый ракетный комплекс принят на вооружение бундесвера в 1974 году.

Тактико-технические характеристики

ЗСУ «Gepard» - зенитная самоходная установка. Предназначена для непосредственного прикрытия подразделений дивизии, уничтожения воздушных целей на наклонных дальностях от 0,1 до 4 км и на высотах до 3 км, летящих со скоростью до 350 - 400 м/с, а также наземных (надводных) целей на дальности до 4500 метров с места, с короткой остановки и в движении. Принята на вооружение в 1973 году.

Шасси «Gepard» подобно шасси «Leopard 1», но корпус имеет более тонкую броню. Место механика водителя - впереди справа, слева от него размещена вспомогательная силовая установка, башня в центре. МТО - в корме.

С каждого борта башни снаружи установлены 35-мм пушки «Эрликон» KDA скорострельностью 550 выстр/мин. Масса снаряда 0.55кг. Начальная скорость полёта 1175м/с. Боекомплект (на одну пушку) – 340 унитарных снарядов, в т.ч. 20 с бронебойных подкалиберных – для поражения бронированных наземных целей. Для стрельбы по воздушным целям применяются выстрелы с ОФЗ, БР и FAPDS снарядами. Кроме двух радаров «Gepard» имеет высокопроизводительную СУО, бортовую навигационную систему, прицелы для стрельбы по воздушным и наземным целям.

Тактико-технические характеристики

HK G3 – автоматическая (штурмовая) винтовка, принятая на вооружение бундесвером в 1959 году вместе с вариантом, имеющим телескопический приклад (G3A1).

Винтовка построена на основе автоматики с полусвободным затвором.

В 1995 году бундесвер перешёл на новый автомат – G36.

Heckler & Koch Gewehr 36, G36 — семейство стрелкового оружия, разработанное в начале 1990-х немецкой компанией Heckler & Koch для замены автоматической винтовки HK G3.

G36 имеет сходную с американскими винтовками автоматику на основе газового двигателя с коротким ходом газового поршня. Расположенная на верхней части ствольной коробки рукоятка взведения может отгибаться в обе стороны примерно на 90 градусов, обеспечивая удобство использования оружия как правшами, так и левшами.

Прицельные приспособления расположены в задней части ручки для переноски и включают в себя оптический и коллиматорный прицелы. Оптический имеет 3-х кратное увеличение, инфракрасную подсветку прицельной сетки и дальномер.

На винтовку G36 может устанавливаться штык-нож или 40мм подствольный гранатомет производства Heckler & Koch, кроме того, пламегаситель G36 имеет стандартный диаметр и может использоваться для метания винтовочных гранат

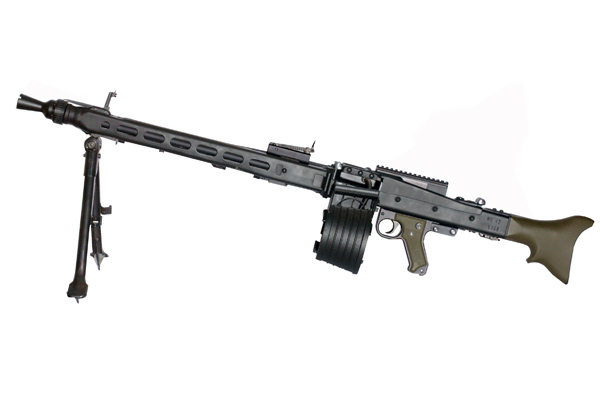

MG-3 - единый пулемёт, принят на вооружение в 1969 году. Является усовершенствованным вариантом пулемёта MG-42.

MG3 имеет автоматику построенную на основе подвижного ствола с коротким ходом. Ствол быстросменный. Питание пулемета ленточное, с прямой подачей патронов. Темп стрельбы зависит от того, какой затвор установлен - 550-г или 950-г.

Тактико-технические характеристики
