Учбове питання №2: Призначення і будова ПВП
|
|
|
|
ПВП призначені:
1. Для поглинання енергії відкатних частин гармати;
2. Зменшення сил, що діють на лафет;
3. Підвищення усталеності гармати при пострілі;
4. Для повернення (накату) відкатних частин після постріла в початкове положення;
5. Для утримання їх у цьому положенні при будь-якому куті узвишшя, що припускається системою.
| Гальмо відкату | служить для поглинання енергії прямування відкатних частин гармати при відкаті й накаті. Циліндр гальма вставляється в правий отвір обойми казенника і кріпиться гайкою. Для проходу рідини в голівці штока просвердлено 6 похилих отворів. Усередині штока є три канавки перемінної глибини, розташовані під кутом 120% друг до друга, що сходяться убік хвостика. Канавки служать для проходу рідини з замодераторного простору штока при накаті, унаслідок чого відбувається гальмування накату Чепцева будова перешкоджає витіканню рідини з циліндра Т.О. Вона зібрано в корпусі сальника, привареному до переднього торця циліндра. Компенсатор призначений для забезпечення нормальної роботи гальма відкату в умовах інтенсивних пострілів з гармати, він розміщається між циліндрами ПВП. Він укріплений у кришці колиски двома болтами. Циліндр компенсатора усередині полірований. Усередині циліндра компенсатора поміщається поршень. Внутрішня порожнина циліндра компенсатора трубкою з'єднується з клапаном компенсатора. Гальмо відкату заповнюється рідиною Стеол М в кількості 10,3 л. | 19 - циліндра, 28 - штока з поршнем (латунної сорочки), 20 - веретена з модератором, 17 - чепцевого устрою, 45 - компенсатора, |

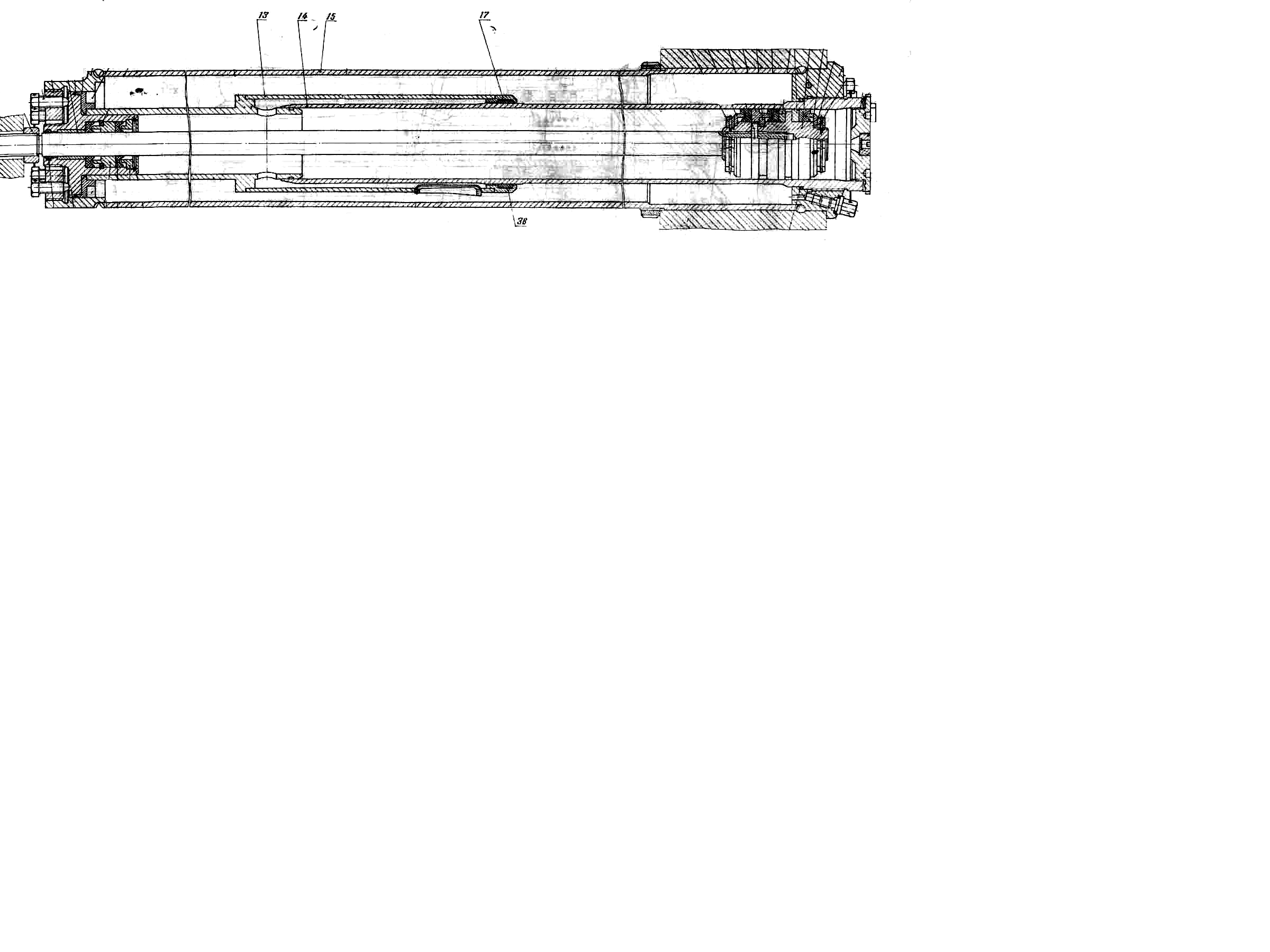

Рис.2 Гальмо відкату
| Накатник | Накатник гідропневматичний, розбірної конструкції служить для повернення (накату) відкатних частин гаубиці після постріла в початкове положення і для утримання їх у цьому положенні при будь-якому куті узвишшя. Накатник заповнюється Стеолом М в кількості 9,77-0,2 л і повітрям (азотом) під тиском 46 +2 атм. | 13 - середнього циліндра 14 - робочого циліндра (внутрішнього) 15 - зовнішнього циліндра з вентильним устроєм 17 - тримача середнього циліндра 20 - поршень 38 - ущільнюючого устрою. |
Рис. 3 Накатник
|
|
|
|
|
