Система зарядки
|
|
|
|
Провод массы.
Регулятор напряжения (выпрямитель),
Регулятор напряжения (выпрямитель)
2. Проверьте наличие напряжения аккумуляторной батареи между выводами разъема выпрямителя (Кр) и (Б), проверьте наличие проводимости между выводом разъема (3) и массой.
1 - разъем выпрямителя, 2 - болт крепления,
1. Проверьте сопротивление между выводами выпрямителя.
| Вывод"+" | ||||
| Вывод"-" | А | L | в | Е |
| А | - | ∞ | 3-50 | ∞ |
| L | ∞ | - | ∞ | 5-100 |
| В | ∞ | ∞ | .- | |
| Е | ∞ | 5-100 | ∞ | - |
3. Проверьте сопротивление обмотки генератора.
Номинальное сопротивление.................. 0,1 - 1,0 Ом

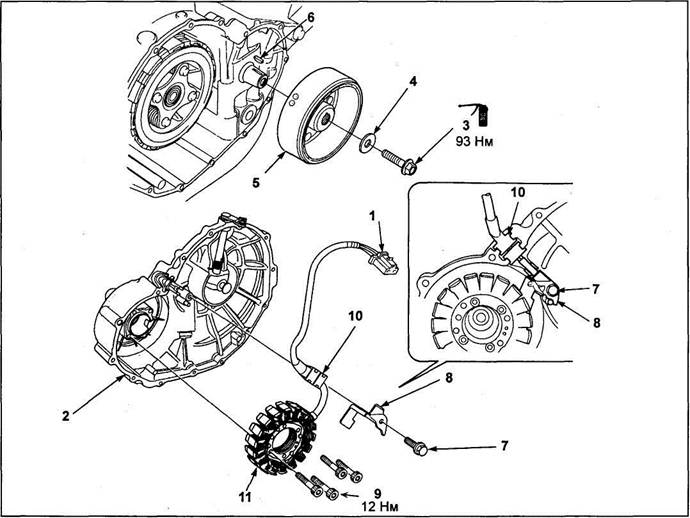

Генератор. 1 - разъем генератора, 2 - правая крышка картера, 3 - болт крепления маховика (ротора), 4 - шайба, 5 - маховик (ротор генератора), 6 - шпонка, 7 - болт зажима проводки, 8 - зажим проводки, 9 - болты крепления статора, 10 - разъем, 11 - статор в сборе.

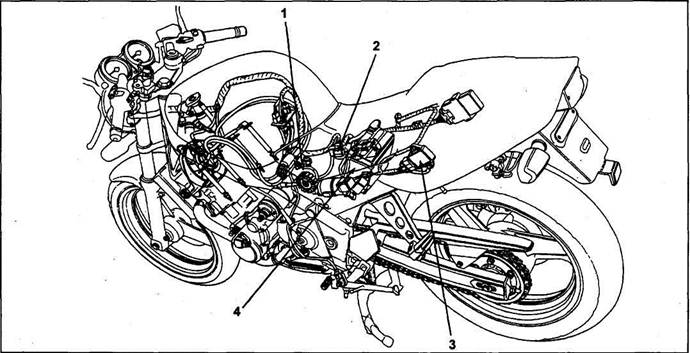

Расположение компонентов системы зарядки (CB400F). 1 - генератор, 2 - главный предохранитель (30А), 3 - выпрямитель, 4 - аккумуляторная батарея.
|
|
|
|
|
