Вибір методу обробки для закону нормального розподілення

Для аналізу точності обробки

Практичне використання законів розподілення

Для обробки заготовок без браку треба вибрати метод обробки, що забезпечить виконання двох умов:

Перша умова: Допуск розміру за кресленням має бути більше поля розсіяння, тобто

або або цю умову можна записати так:

(6.29)

де – коефіцієнт точності процесу; якщо процес вважається

надійним, при – процес точний, але ненадійний

– поле допуску на розмір, що аналізується.

Друга умова (6.30)

Ця умова означає, що поле розсіяння не повинно виходити за межі поля допуску на розмір.

де – фактичний коефіцієнт точності настроювання;

– допустимий коефіцієнт точності настроювання.

Для визначення цих коефіцієнтів розглянемо рисунок 6.2.

На рисунку 6.2:

– середина поля допуску

(6.31)

– координата середини поля допуску;

– середина поля розсіяння розмірів;

– фактичний настроювальний розмір;

– фактичне і допустиме зміщення центру групування відхилень розмірів від

(6.32)

(6.33)

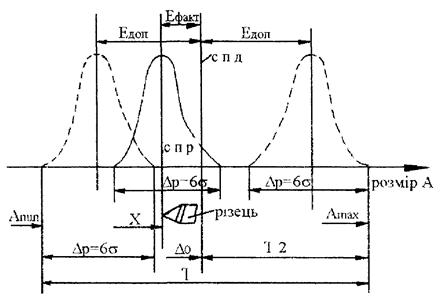

Рисунок 6.2 Схема визначення коефіцієнтів точності настроювання

Коефіцієнти точності настроювання являють собою відношення до допуску .

Тоді (6.34)

(6.35)

Порушення будь-якої з цих умов призводить до неминучої появи браку.
