Замена охлаждающей жидкости
|
|
|
|
Honda CB400N
Система охлаждения
Система смазки
|
| Honda CB400F(CB1) |
Схема системы смазки (CB400F). 1 - редукционный клапан, 2 - масляный фильтр, 3 - вторичный вал КПП, 4 - первичный вал КПП, 5 - масляные каналы, 6 - шатун, 7 - поршень, 8 - распределительный вал выпускных клапанов, 9 - распределительный вал впускных клапанов, 10 - коленчатый вал, 11 - датчик давления масла, 12 - масляные каналы, 13 - масляный насос, 14 - маслоприемник.
|

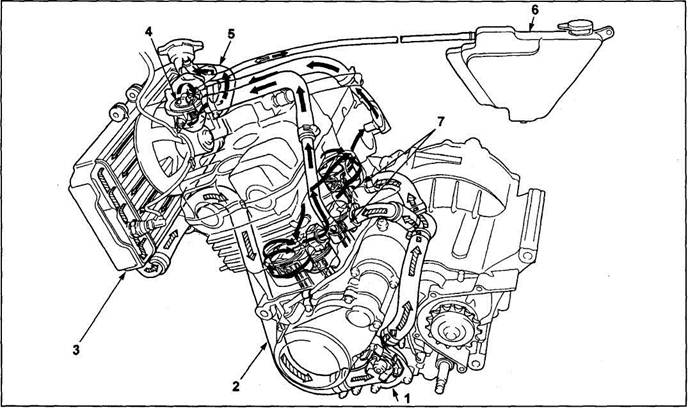

Схема системы охлаждения (CB400N). 1 - насос охлаждающей жидкости, 2 - нижний (выпускной) шланг радиатора, 3 - радиатор, 4 - термостат, 5 - верхний (впускной) шланг радиатора, 6 - расширительный бачок, 7 - патрубки.
| 3. Отверните сливной болт из блока цилиндров. |
|
| 1- сливной болт, 2 - шайба. 4. Заверните сливные болты. |
1. Отверните сливной болт из корпуса насоса охлаждающей жидкости.
|
1 - сливной болт, 2 - шайба.
2. Отверните крышку радиатора.
1 - крышка радиатора.
|
|
|
|
|
