Определение интервала времени по заданным уровням в цепях первого порядка

Статическая индикация.

Современная шинная архитектура требует количество проводников в шине кратное четырем: 8,16, 32, 64 и т.д. Четыре двоичных разряда полностью отображают один разряд шестнадцатиричного числа. Таким образом состояние шин можно (и нужно) отображать шестнадцатиричными многоразрядными числами.

Наиболее широкое распространение в качестве индикатора имеет так называемая семисегментная светодиодная матрицу.

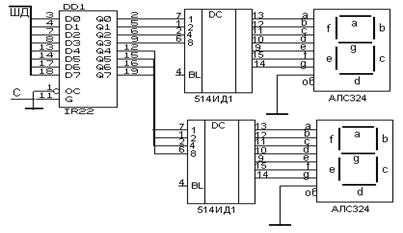

Подобная матрица представляет собой конструкцию состоящую из семи светодиодов, которые на лицевой панели формируют из сегментов изображения цифр (светящаяся часть светодиода имеет вид прямоугольника - сегмента). Со схемотехнической точки зрения такая матрица является соединением светодиодов с объединенными анодами или катодами, т.е. матрица имеет восемь выводов — семь сегментных и один общий. Подобную систему индикации называют — статическая индикация.

Процессы происходящие в различных объектах, описываемые дифференциальным уравнением первого порядка вида где: x(t) — искомая функция, — постоянная времени, z(t) — внешнее возбуждающее воздействие, называются процессами первого порядка и, соответственно, объекты — первого порядка. Например электрическая RC цепь называется цепь первого порядка. При z(t) = const решение указанного уравнения будет иметь вид . График решения показан на рисунке. Как видно из графика решением является экспонента.

Теперь необходимо определить интервал времени t=t2 - t1. Определим интервал времени от 0 до t1 — аналогично для интервала 0 - t2 — Следовательно, Этой формулой будем широко пользоваться при определении длительности импульсов, фронтов и спадов.
