Проверка соединений в цепях электрооборудования

Звуковой сигнал.

Замок зажигания.

Панель приборов.

Снимите зеркала заднего вида.

Снимите щитки облицовочные руля и отсоедините электропровода приборной панели.

Отверните крепежные болты.

Снимите приборную панель для дальнейшей разборки комбинации приборов.

Установите панель приборов в порядке, обратном снятию.

Снимите передний облицовочный щиток.

Отсоедините электропровода от замка зажигания.

Отверните болты крепления, снимите пластину крепления замка зажигания.

Снимите замок зажигания.

Проверка разъема замка зажигания.

Снимите провод звукового сигнала.

Если при подключении провода к аккумулятору звуковой сигнал включается, значит он исправен.

Приборы системы освещения и сигнализации (СО и С) относятся к элементам., обеспечивающим безопасность движения. Их проверка производится перед выездом, как правило, субъективными методами или при проведении ТО с использованием инструментальных средств.

Перед выездом рекомендуется проверять рассеиватели, исправность всех приборов в различных положениях, убедиться в исправности контрольных ламп.

Целостность рассеивателей и отражателей проверяют визуально. Потускневшие и поврежденные рассеиватели и отражатели необходимо заменить. Включить габаритные фонари, они должны светиться одинаково и спереди и сзади. Предписанные цвета для них бесцветный, белый или лунно-белый, сзади допускается только красный. Проверте работу ближнего и дальнего света фар, проверте работают ли габаритные лампы фар. Если они не горят одновременно с ближним или дальним светом, они неправильно подключены. Освещение номерного знака также должно включаться вместе с габаритными фонарями, ближним и дальним светом фар. Цвет указателей поворотов может быть только желтым.

При ТО необходимо дополнительно проверить: крепление фар, фонарей, заднего фонаря, переключателя света, переключателя указателей поворота и сигналов, крепление и состояние изоляции электропроводов, надежность крепления наконечников проводов с клеммами, проверить работу звукового сигнала, крепление электропроводов и выключателей.

Регулировка света передней фары ближнего света (блок-фары переднего света.)

Осветительные приборы должны отвечать двум в значительной степени противоречивым требованиям: создать возможность максимальной дальности видимости и освещать дорогу без ослепления встречного транспорта.

Направление светового потока фары головного света изменяется поворотом регулировочного винта.

Регулировка необходима при нарушении освещения дороги перед МотоТС, когда луч фары слепит водителя встречного транспорта, но не освещакт дорогу или освещает ее слишком близко к скутеру (2–3 м).

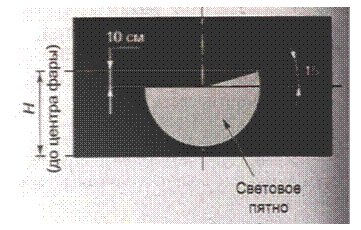

Регулировку света фары рекомендуется проводить в темное время суток на ровной площадке. Скутер должен стоять на колесах в пяти метрах от стены (любой ровной вертикальной поверхности), перпендикулярно к ней, без использования центральной подставки, а водитель должен находиться за рулем. Свет регулируется так, чтобы световое пятно располагалось на стене, как отображено на рисунке.

При поиске неисправностей в СО и С можно использовать простейшие приборы - контрольную лампу или вольтметр.

Звуковые сигналы регулируют по силе и высоте звука. Уровень звукового давления должен лежать в пределах 90... 114 дБ с частотой 230...400 Гц.
