Краткие теоретические сведения. Исследование динамических характеристик одноконтурной САУ скоростью ДПТ
Исследование динамических характеристик одноконтурной САУ скоростью ДПТ ДИНАМИЧЕСКИЕ СИСТЕМЫ С РАЗЛИЧНЫМИ РЕГУЛЯТОРАМИ,ПРОГРАММНОЕ ИСПОЛНЕНИЕ Заключительный скриншот после выполнения лабораторной работы
Основные показатели качества переходных процессов
Рис. 9.3‑1 График, иллюстрирующий основные показатели качества переходного процесса.
Ψ – степень затухания.
где
Время достижения первого максимума tmax определяется по переходной характеристике, представленной на Рис. 9.3‑1.
Время регулирования 1. Находится допустимое отклонение 2. Строится «зона» шириной 3. Время
Статическая ошибка регулирования
Обозначим перерегулирование –Y. При отработке ступенчатого воздействия (по сигналу задания) – см. Рис. 9.3‑1 величина перерегулирования определяется по формуле:
где значения величин Настройка системы с пропорциональным (П) регулятором Рассчитаем статизм разомкнутой системы. При максимальном задании на напряжение, номинальном моменте и единичном коэффициенте Кп (Прег)статизм в процентах будет:
Тогда коэффициент усиления пропорционального регулятора получится:
где:

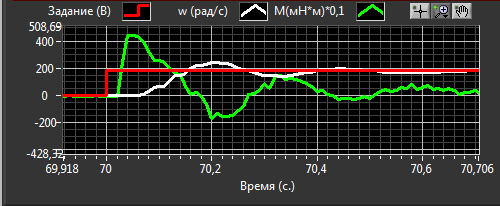

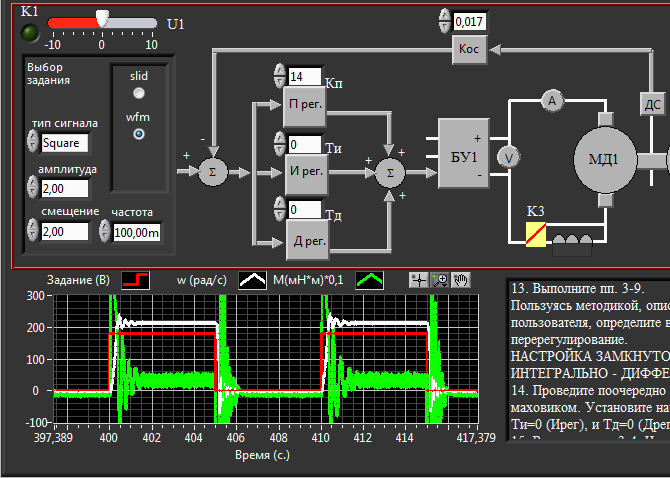

Поскольку формула (3) не учитывает динамику системы, данный коэффициент может привести к чрезмерной колебательности и даже к неустойчивости системы. Поэтому после проверки системы на скачок задания величину Отметим, что все рассчитанные настройки регуляторов не являются окончательными. Обычно для получения окончательной настройки расчетные значения берутся в качестве базовых, и на основании последующих испытаний производится корректировка. Ниже представлен пример последовательности скриншотов при настройке системы с пропорциональным (П) регулятором без маховика и с маховикомисходя из заданного статизма системы. Система с маховиком:

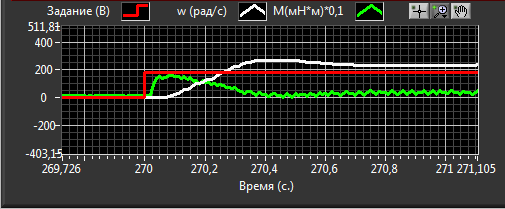

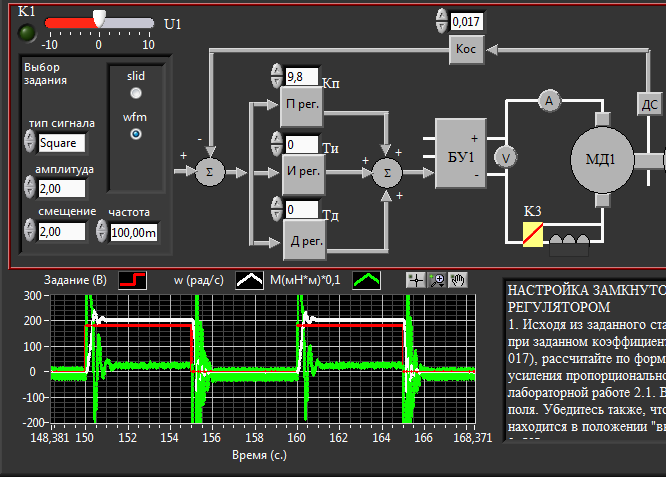

Система без маховика:

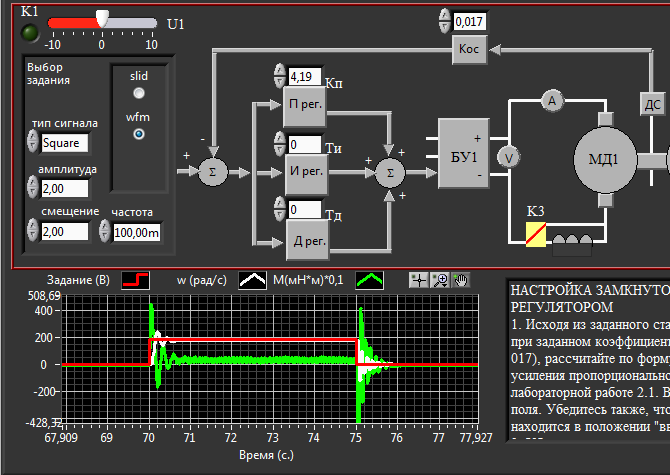

Ниже представлен пример последовательности скриншотов при настройке системы с пропорциональным (П) регулятором без маховика и с маховикомисходя из соотношения основной постоянной времени (механической) системы - Система с маховиком:
Система без маховика:
Настройка системы с пропорционально-интегральным (ПИ) регулятором Цель настройки – свести статическую ошибку к нулю и увеличить быстродействие системы путем компенсации наибольшей постоянной времени системы. Если электрическая постоянная времени мала по сравнению с механической, двигатель представляет из себя инерционное звено с передаточной функцией Введем в прямой канал управления ПИ-регулятор с передаточной функцией:
где:
Тогда замкнутая система с ПИ-регулятором при единичной отрицательной обратной связи будет иметь передаточную функцию:
где
Коэффициенты регуляторов, с учетом не единичного коэффициента обратной связи, будут:

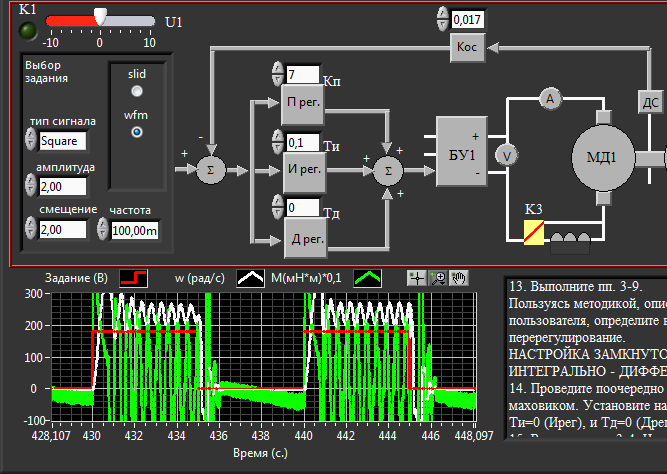

Ниже представлена последовательность скриншотов при настройке системы с пропорционально-интегральным (ПИ) регулятором без маховика и с маховиком. Пример системы с маховиком:
Пример системы без маховика:
Настройка системы с пропорционально-интегрально-дифференциальным (ПИД) регулятором Способ поочередной настройки регуляторов: При
Принимаем При
Принимаем Припринятых
Принимаем Настройка ПИД-регулятора методом Циглера-Николса Для настройки данным методом необходимо вначале для замкнутой системы при разомкнутых И- и Д- регуляторах определить граничное значение Затем по таблице, исходя из типа выбранного регулятора, рассчитываются соответствующие коэффициенты. В Табл.1 приведены формулы расчета ПИД регулятора для случая, когда передаточная функция:
Табл.1
Если регулятор имеет вид, представленный ниже:
то коэффициенты пересчитываются следующим образом:
Вариант без маховика Убедимся в отсутствии маховика, выставим

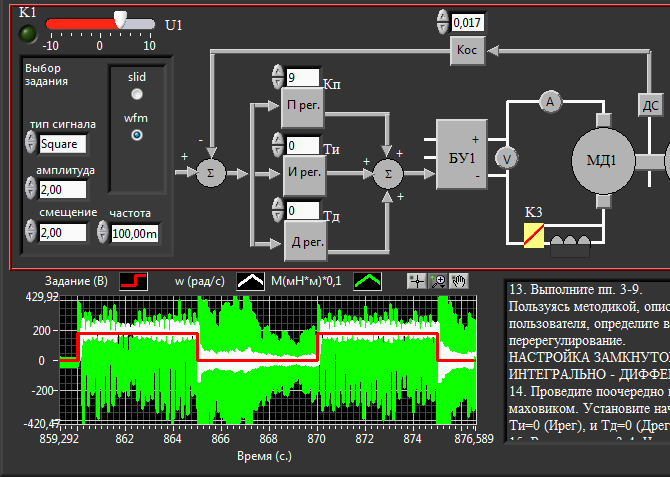

Увеличиваем масштаб графика и определяем период автоколебаний Затем начнем уменьшать

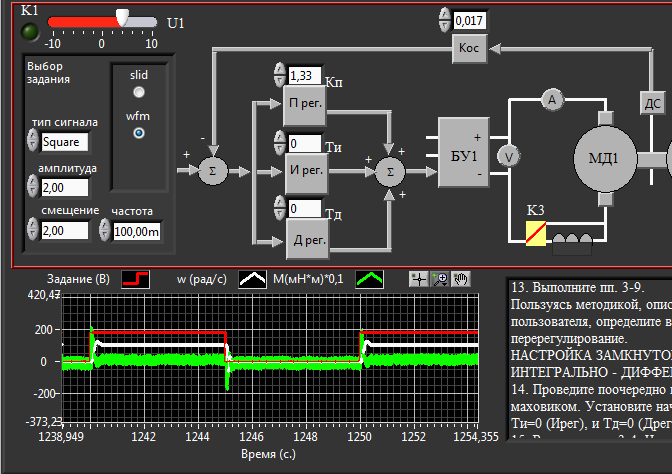

По Табл.1 и формулам пересчета (8) рассчитаем коэффициены регуляторов Установим коэффициенты регуляторов по полученным данным и запустим систему.
