Электромагнитные реле тока и напряжения

а) Токовые реле

При включении обмотки электромагнитного реле на ток сети непосредственно или через трансформаторы тока его электро­магнитный момент М_э = kI²_c. Такое реле называется токовым, так как его поведение зависит от тока сети I_с.

Для уменьшения нагрузки на трансформаторы тока токовые реле должны иметь по возможности малое потребление мощности. Обмотки токовых реле должны рассчитываться на длительное прохождение токов нагрузки и rратковременное — токов к. з. Коэффициент возврата реле должен приближаться к единице.

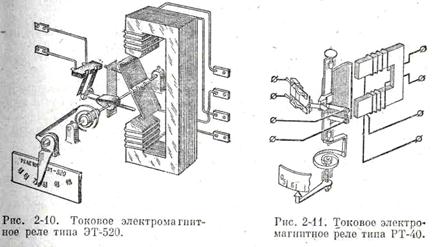

Конструкция токового реле типа ЭТ520 показана на рис. 2-10 [Л. 10, 11]. Время действия этого реле примерно 0,02—0,04 с; потребление 0,1 В·А на минимальной установке срабатывания; коэффициент возврата не менее 0,85. Ток срабатывания регулиру­ется плавно изменением натяжения пружины. Обмотка реле состоит из двух секций, что позволяет путем параллельного и последова­тельного включений секций изменять пределы регулирования тока срабатывания в 4 раза.

На рис. 2-11 приведена конструкция нового токового реле с. поперечным движением якоря типа РТ-40. В этом реле улучшена контактная система и увеличен противодействующий момент, в ре­зультате последнего потребление мощности у него больше, чем у реле ЭТ. Потребление РТ-40 на минимальной уставке для реле разной чувствительности колеблется от 0,2 до 8 В-А.

б) Реле напряжения

Включая обмотку реле на напряжение сети непосредственно или через трансформатор напряжения, получим реле, реагирую-

ся и сопротивление магнитной цепи реле R_м. При этом влияние изменения тока Iр компенсируется соответствующим изменением магнитного сопро­тивления R_м, в результате чего магнитный поток реле Ф = I_рW_р/R_м остается неизменным.

Сопоставляя кривые М_э = f₁ (d) и М_П = f₂ (d) на рис. 2-12, легко ви­деть, что коэффициент возврата реле будет низким. Для повышения коэф­фициента возврата обмотки реле напряжения выполняются с преобладанием активного сопротивления. Изменение реактивного сопротивления при таких условиях не оказывает заметного влияния на величину тока, и последний остается неизменным.

Тогда характер зависимости М_э = f₁ (d) будет соответствовать кривой 2 на рис. 2-2, что обеспечивает удовлетворительный коэффициент возврата.

Отечественные заводы изготовляют реле типов ЭН-520 и РН-50, конструкции их аналогичны изображенным на рис. 2-10 и 2-11соответственно.
