Вид наклейки и воздействие потока воздуха при полете стрелы на плоскость пера

Формы оперения

Хвостовик

вверх

Хвостовик - служит для передачи усилия тетивы на стрелу. Он должен отвечать следующим требованиям: быть легким, точным и идентичным в изготовлении, легко и правильно закрепляться на конус трубки и усилие тетивы передавать по оси трубки. Хвостовики прессуются из легкого пластика. Некоторые фирмы изготавливают хвостовики, которые не одеваются на конус, а вставляются во внутрь трубки.

Размеры применяемых хвостовиков

Наружный диаметр

• 5,6 мм (7/32 дюйма)
• 6,4 мм (1/4 дюйма) хвостовиков
• 7,2 мм (9/32 дюйма)
• 8,0 мм (5/16 дюйма)
• 8,8 мм (11/32 дюйма)

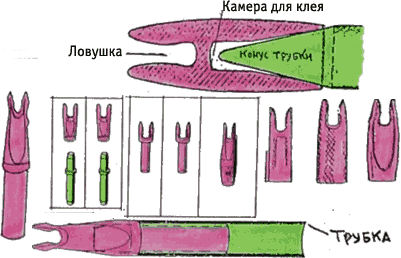

Устанавливаются хвостовики так, чтобы паз для тетивы был перпендикулярен направляющему перу. На рисунке представлены хвостовики изготавливаемые некоторыми фирмами.

вверх

В настоящее время лучники применяют три вида наклейки оперения на стрелы: прямой, угловой и винтовой (спиральный) из 3-х или 4-х оперений.

Вид наклейки и воздействие потока воздуха при полете стрелы на плоскость пера видно из приведенного рисунка.

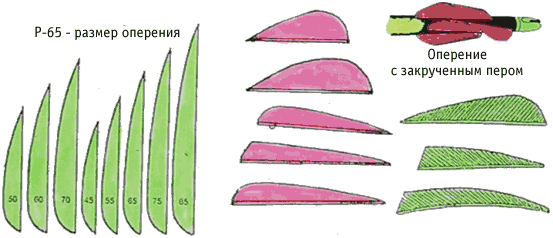

Синтетические оперения выпускаются различных цветов, форм и размеров, иногда материал окрашивают светящимися красками. Отечественные предприятия и различные фирмы выпускают оперения с размерами в основном от 45 до 85 мм.
