Вызов и изменение меню
|
|
|
|
Светодиодная индикация
| Индикация состояния | Светодиоды на передней панели радиоустройства индицируют состояние различных параметров и режимов работы
Рисунок 3.17 – Светодиодная индикация
|
з
| Светодиод | Цвет | Значение |
| AC | Зеленый | Напряжение сети переменного тока подключено |
| DC | Зеленый | Напряжение сети постоянного тока подключено |
| GO | Желтый | Нет ошибок, нет предупреждений NOGO, выходной сигнал TEST_OC = контакт с землей |
| VOP | Желтый | Рабочее напряжение в норме, радиоустройство активное |
| SQ | Желтый | Прием сигнала возможен, индикатор шумоподавления. |
6125.0249.12.01
3.24
Локальное управление (локальный режим) R&S® EU 4200C
__________________________________________________________________________________________________________________
| Введение | Управление радиоприемником осуществляется через систему меню. После нажатия клавиши MENU на дисплей будет отображать перечень всех доступных пунктов меню. В зависимости от выбранного пункта меню, будут показаны различные режимы работы радиоустройства. |
| Главное меню | 1. Нажать клавишу MENU.
Примечание: Нажатие на клавишу MENU всегда обеспечивает переход непосредственно к главному меню.
Рисунок 3.18 Главное меню
Примечание:Если нажата клавиша LOC, в каждом меню будет отображаться состояние LOC.
|
6125.0249.12.01
3.25
R&S® EU 4200C Локальное управление (локальный режим)
__________________________________________________________________________________________________________________

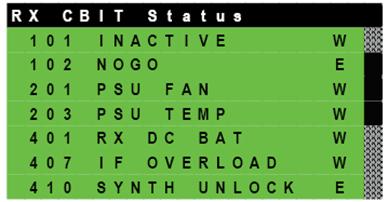

| Подменю | 2. Используя клавиши курсора «▼» или «▲», выбрать требуемый пункт меню, например CBIT STATUS. Выбранный пункт меню будет обозначен инверсным отображением.
3. Нажать клавишу ENTER. Появится подменю RX CBIT STATUS.
|
4. Нажать клавишу ENTER. Подменю будет открыто, и будет отображаться состояние радиоустройства.
Рисунок 3.19 Подменю
Примечание:Полоса прокрутки справа означает, что Вы можете отобразить все пункты, используя клавиши курсора «▲» или «▼».
| |
| Выход из подменю | 5. Нажать клавишу ESC. Будет осуществлен выход из подменю (возврат к предыдущему меню). |
|
|
|
|
|
