Элементы 2-го этапа

Положение для контроля

Элементы контроля 1-го этапа

1. Положение купола:

- наличие на полюсной части купола вытяжного устройства (купол не

вывернут наизнанку).

2. Ранец:

- ранец не перевернут (по положению левого клапана);

- кольцо звена ручного раскрытия вставлено в карман левого клапана;

- промежуточная подвесная система наложена на ранец.

Как правило, элементы первого этапа укладки проверяются самим укладывающим.

Укладывающий – у ранца проверяет пра-вильность расположения ранца и монтаж звена ручного раскрытия.

Помогающий – у вершины купола.

Второй этап. Укладка купола.

1. Убрать грузики.

2. Уложить левую половину купола (до заводского клейма).

3. Перекинуть правую часть купола на уложенную левую.

4. Уложить правую половину купола.

5. Устранить промежуток между правой и левой частями купола.

6. Подогнуть правую, а затем левую части купола, сложив его по ширине ранца, и зафиксировать тремя грузиками.

7. Проверить правильность укладки купола.

Порядок выполнения элементов этапа

Укладывающий берет стропу № 12 и, удерживая ее на середине укладочного полотнища, перебрасывает купол на правую сторону укладочного полотнища. Берет петлю стропы № 13 и накладывает на петлю стропы № 12, нижнюю кромку, заключенную между ними, складывает вдвое и растягивает перпендикулярно стропам, при этом помогающий разравнивает полотнище от нижней кромки до вершины купола. Укладывающий захватывает петлю стропы № 14, накладывает на петлю стропы № 13, помогающий разравнивает полотнище до вершины. В таком порядке укладывают всю левую половину купола до стропы № 24 (рис. 4.2). На уложенный купол кладут грузики.

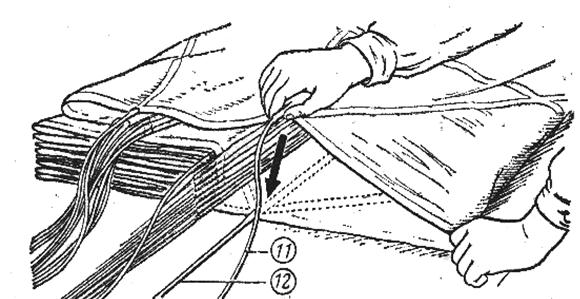

Перебрасывают правую половину купола на уложенную левую, а стропу № 12 сдвигают вправо на 20 – 30 мм; берут петлю стропы № 11, накладывают на петлю стропы № 12 и разравнивают полотнище от нижней кромки до вершины купола (рис. 4.3). В аналогичном порядке производится укладка правой половины купола. У правильно уложенного купола клеймо завода-изготовителя должно быть расположено сверху справа, а стропы № 1 и 24 должны быть верхними.

Снимают грузики с купола, подгибают сначала правую, а затем левую части купола от кромки до вершины и складывают на ширину ранца, на свернутый купол снова накладывают грузики. Кладут свободные концы промежуточной подвесной системы на ранец так, чтобы концы с втулками выходили через окна, а перемычка (2) размещалась у верхнего клапана ранца. Между пряжками-полукольцами вставляют укладочную линейку (рис. 4.4).
