Диаграммы состояния трехкомпонентной систем с двойными химическими соединениями, плавящуюся конгруэнтно

Тема: Определение температуры начала кристаллизации расплава в системах вяжущих материалов (или температуры конца плавления твердой смеси).

Лекция № 26.

1. Определение температуры начала кристаллизации расплава

2. Определение температуры конца плавления твердой смеси.

Температура начала кристаллизации расплавов (или конца плавления твердой смеси) будет температура соответствовать той изотерме на какую попадает точка состава этого расплава. На рисунке тип трехкомпонентной диаграммы состояния системы с эвтектикой без двойных или тройных химических соединений и твердых растворов. Температура начала кристаллизации состава а будет при температуре 1400С (при этой температуре закончится полное расплавление твердой смеси этого состава).

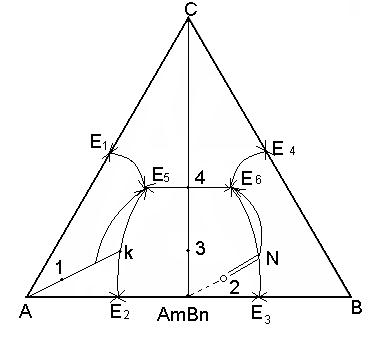

Если три компонента АВС образуют двойное химическое соединение AmBn, то на диаграмме состояния появляется дополнительное поле кристаллизации этого соединения. Для нахождения конечной точки кристаллизации и определения вида выделяющихся кристаллов проводится соединительная линия СAmBn. Эта линия делит треугольник АВС на два треугольника. Тройная эвтектика всегда располагается внутри фазового или элементарного треугольника в вершинах которого помещены фазы кристаллов в этой эвтектике. Точка 1 находится в поле кристаллизации компонента А. Так как точка 1 находится в треугольнике АСAmBn, то кристаллизации заканчивается в точке Е₅ .

Соединим вершину А с точкой 1 пунктирной линией и продолжаем ее до линии двойной эвтектики. Отрезок А-1 означает понижение температуры расплава. Кристаллы компонента А начинаются только в точке1. НА участке 1-к продолжается выделение кристаллов А и происходит обогащение расплава веществом AmBn. При достижении температуры соответствующей точке к концентрация расплава на столько обогатится компонентами AmBn, что начнет выделяться в виде эвтектики вместе с веществом А, и путь кристаллизации пойдет по линии двойной эвтектики Е₂Е₅ . На участке к – Е₅ происходит увеличение кристаллов А и AmBn. Окончательно расплав застывает в точке Е₅ с выделением кроме А и AmBn еще и кристаллов С. Таким образом состав кристаллов определяется только составом соединений, лежащих в вершинах элементарного треугольника, где находится фигуративная точка.

Дата добавления: 2014-12-07; Просмотров: 1229; Нарушение авторских прав?; Мы поможем в написании вашей работы!
