Барабанний живильник

Гвинтовий живильник.

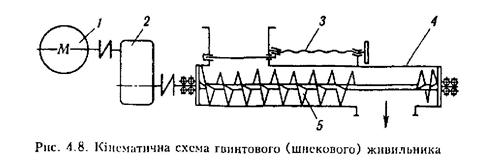

Рис.4.8.

1 - Двигун. 2 - Редуктор.3 - Пристрій управління шибером. 4 - Корпус. 5 - Гвинт.

Продуктивність:

П = ,

D –діаметр гвинта; S – крок гвинта; – коефіцієнт заповнення.

Кускові матеріали – =0,25…0,3.

Пороховидні – =0,85…0,9.

Потужність:

– для горизонтальних Р = ;

– для похилих

Р= (sin K ),

К=1,5…4 – коефіцієнт опору. – кут нахилу.

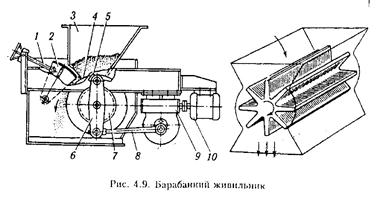

Рис.4.9.

1 - Гвинт. 2 - Заслінка. 3 - Горловина. 4 - Барабан. 5 - Собачка. 6 - Двоплечий важіль. 7 - Храпове колесо. 8 - Кривошипно-шатунний механізм. 9 - Черв’ячний редуктор. 10 - Двигун.

Продуктивність:

П = ,

V_о – об’єм однієї чарунки; – кількість чарунок на барабані; – частота обертання; = 0,7…0,8 – коефіцієнт заповнення.

Момент опору обертанню барабана складається з втрат на тертя в цапфах і опору від тиску матеріалу на живильник.

М = ,

G_о – вага барабана, (Н); Т – сила від тиску матеріалу; К – коефіцієнт тертя кочення; D_б – діаметр барабана; – коефіцієнт внутрішнього тертя; – насипна щільність.

Потужність:

Р = .
