Выбор дискретной частоты

Теорема В.А.Котельникова любой не­прерывный сигнал, ограниченный по спектру верхней частотой F_в полностью определяется последовательностью своих дискретных отсчетов, взятых через промежуток времени Тд ≤ 1/2 Fв.

Таким образом, если требуется передать непрерывный сигнал U(t) с ограниченным спектром, то не обязательно передавать весь сигнал, а достаточно передать лишь его мгновенные значения, от­считанные через интервалы времени Тд (см. рис. 1.1)/В соответ­ствии с этим частота следования дискретных отсчетов сигнала, т. е, частота дискретизации F_д ≥ 2F_в

Для восстановления непрерывного сигнала из последователь­ности его дискретных отсчетов в пункте приема используется фильтр нижних частот (ФНЧ) с частотой среза, равной F_с.

Выбор частоты дискретизации

1. F_д = 2F_в, при этом F_с = F_в Рисунок 10. а), необходим идеалный фильтр.

2 F_д > 2F_в Рисунок 10. б), в данном случае упрощаются требо­вания к параметрам ФНЧ, так как при этом образуется достаточно широкая (1,2 кГц) переходная полоса частот для расфильтровки. которая позволяет использовать простые ФНЧ на приеме для восстановления непрерывного сигнала из последова­тельности его дискретных отсчетов.

F_д = (2.3 …2.4)F_в. F_д = 8 кГц.

Рисунок 11. Выбор частоты дискретизации

Принципы временного разделения каналов

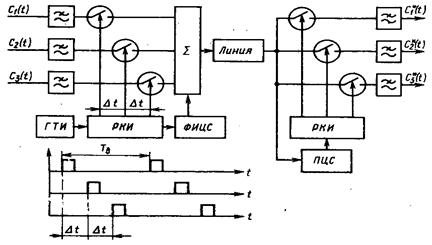

Рис. 12. Структурная схема системы с ВРК

Структурная схема системы с ВРК. В передающей части системы индивидуальные непрерывные сигналы через Ф-НЧ, поступают на электронные ключи, осуществляющие дискрети­зацию непрерывных сигналов. Электронные ключи периодически с частотой дискретизации F_д подклю­чают входное напряжение к нагруз­ке на время длительности импульса t_и.

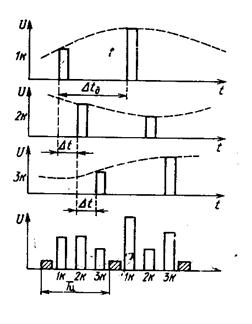

Работой ключей управляют по­даваемые от распределителя ка­нальных импульсов РКИ последо­вательности прямоугольных им­пульсов, сдвинутые относительно друг друга на время Δt.. Основная последовательность импульсов с частотой дискретизации F_д создает­ся в генераторе тактовых импуль­сов (ГТИ). В сумматоре происходит объединение дискретных от­счетов сигналов и импульсов цикловой синхронизации, вырабаты­ваемых в формирователе импульсов цикловой синхронизации ФИЦС.

В приемной части аппаратуры приемник цикловой синхрониза­ции (ПЦС) выделяет импульсы цикловой синхронизации, которые управляют работой РКИ (рис. 1.20).

Импульсы последовательности с РКИ поступают на ключи сво­их каналов и осуществляют временную селекцию КИ из группово­го АИМ сигнала, например отсчетов сигнала первого канала. Фильтры нижних частот в приемной части аппаратуры восстанав­ливают непрерывные сигналы из их дискретных отсчетов. Из-за шумов в линии и ошибок формирования выделенный непрерывный сигнал С* (0 отличается от входного сигнала С(1).

Контрольные вопросы:

1. Что понимается под дискретизацией непрерывных сипналов по времени,
по амплитуде?

2. Сформулируйте теорему Котельникоаа, поясните ее смысл.

3. Из каких соображений выбирается частота дискретизации?

4. Поясните, как зависит ширина спектра импульсной последовательности
от длительности импульса.

5. В чем различие режимов АИМ-1 и АИМ-2?

6. Как восстанавливается непрерывный сигнал из последовательности его
дискретных отсчетов?

7. Поясните особенности видов импульсной модуляции.

8. Поясните принцип образования группового сигнала в системах с ВРК.

9. Нарисуйте структурную схему системы с ВРК и объясните назначение
отдельных устройств.

10. Каково назначение цикловой синхронизации в системах с ВРК?

Тестовые вопросы:
