Стрелки и связи

Связи показывают взаимоотношения между объектами. Все связи в IDEF3 однонаправлены (с версии 7 появились и двунаправленные связи) и могут быть направлены в любую сторону. Но обычно диаграммы IDEF3 стараются построить так, чтобы связи были направлены слева направо. В IDEF3 для изображения связей между двумя работами, между работой и перекрестком используют стрелки. Для связи между объектом ссылки и другим объектом (работой или перекрестком) используют сплошную линию. Различают четыре типа связей, три из которых рисуются с помощью стрелок (см. табл. 5).

Таблица 5. Типы связей в IDEF3.

Тип связи	Вид	Назначение
Precedence Предшествование (см. рис. 50)		Показывает, что работа-источник должна закончиться прежде, чем работа-цель начнется. (Рисуется слева направо или сверху вниз.)

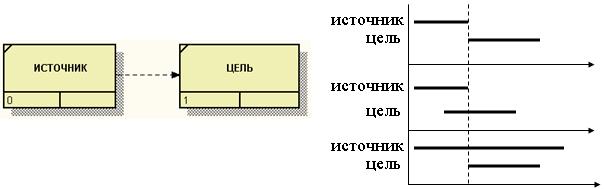

Relational Отношение (см. рис. 51)		Показывает наличие зависимости между работами, при этом работа- цель должна начинаться после начала работы-источника.
Object Flow Поток объектов (см. рис. 52)		Показывает, что работа-источник закончиться прежде, чем работа-цель начнется, при этом объекты, порожденные в работе-источнике, используются в работе-цели. Имя стрелки должно ясно идентифицировать отображаемый объект.
Referent Ссылка (см. рис. 53)		Применяется для связи между объектом ссылки и другим объектом (работой или перекрестком).

Рис. 50.

Рис. 51.

Рис. 52.

Рис. 53.

Чтобы изменить тип связи по умолчанию используют меню Model/Default Arrow Types. Для изменения типа определенной связи на диаграмме, сначала следует перейти в режим указателя (Pointer Tool), затем щелкнуть правой кнопкой мышки по связи, тип которой требуется изменить, далее в контекстном меню выбрать пункт Style и в открывшемся диалоге Arrow Properties в поле Type установить переключатель на требуемый тип связи (рис. 54).

Объект ссылки.

Объект ссылки в IDEF3 выражает некую идею, концепцию или данные, которые нельзя связать со стрелкой, перекрестком или работой. Для внесения объекта ссылки служит кнопка (Referent-добавить в диаграмму объект ссылки) из палитры инструментов. Объект ссылки изображается в виде прямоугольника, похожего на прямоугольник работы. Имя объекта ссылки задается в диалоге «Referent» (пункт Name всплывающего контекстного меню), в качестве имени можно использовать имя какой-либо стрелки с других диаграмм или имя сущности из модели данных. Объекты ссылки должны быть связаны с единицами работ или перекрестками сплошными линиями (рис. 53).

Рис. 54.

Официальная спецификация IDEF3 различает три стиля объектов ссылок - безусловные (unconditional), синхронные (synchronous) и асинхронные (asynchronous). AllFusion PM поддерживает только безусловные объекты ссылок. Синхронные и асинхронные объекты ссылок, используемые в диаграммах переходов состояний объектов, не поддерживаются.

При внесении объектов ссылок помимо имени следует различать тип объекта ссылки. Типы объектов ссылок приведены в таблице 6.

Таблица 6. Типы объектов ссылок.
