Монтаж конька
|
|
|
|
Стикування гонту з ендовою.
У розжолобках ґонти обрезаются таким чином, щоб на дні розжолобка залишилася відкрита смуга шириною 15 див. Щоб не зашкодити килим розжолобка під час обрізання ґонтів, необхідно підкласти під ґонт дошку. Краю ґонтів необхідно проклеїти покрівельною мастикою уздовж лінії відрізу на ширину не менш 10см.
10. Облаштованість примикання
У місцях примикання до вертикальної поверхні необхідно прибити трикутну рейку. На неї заводиться бітумна черепиця. Зверху заводиться смуга єндового килима із проклейкою бітумною мастикою. Верхня частина примикання закривається металевим фартухом.
Димові й інші труби, піддані нагріванню, необхідно теплоізолювати.
Монтаж конька здійснюється за допомогою коньково-карнизної черепиці.
Коньково-карнизні ґонти діляться по надрізах на три плитки й укладаються з накладкою 5см короткою стороною уздовж ската. Кожна конькова плитка фіксується чотирма спеціальними покрівельними цвяхами.
ПЛОСКОПОКРІВЕЛЬНЕ СЛУХОВЕ ВІКНО
Кістяк покрівельного слухового вікна
1.Встановлення підбалочника
За розробленим планом виріжте в даху проріз. Відріжте два підбалочника із бруса того ж перетину, що й балки крокв (звичайно 100 на 50 мм), щоб поставити їх між двома боковими балками. Прибийте підбалочники 100-міліметровими цвяхами до торців відрізаних балок угорі або внизу прорізу. Потім закріпите підбалочники, забивши в їхні торці по два цвяха крізь бокові балки.

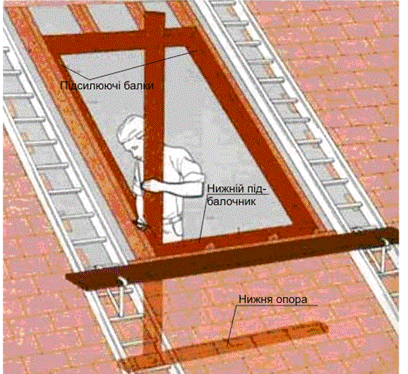

2.Підсилення бокових балок
Використовуючи брус того ж перетину, що й балки крокв, відріжте дві підсилюючі балки так, щоб вони ввійшли між верхнім і нижнім підбалок-никами. Прикладете їх до бокових балок і прибийте їх до балок 100-міліметровими кругли-ми цвяхами з інтервалом 300 мм.
3. Встановлення кутових стійок
Відріжте від бруса (перетином 100 на 50 мм) нижню опору на 300 мм довше ширини слухового вікна. Прибийте її до підлоги точно під нижнім підбалочником так, щоб її кінці однаково виступали по обидва боки. Відріжте шматок бруса (100 на 50 мм) небагато довше, ніж висота даху слухового вікна над підлогою. Встановить його строго вертикально на нижню опору, прикріпивши до підсилюючої балки й нижньому підбалочнику, намітьте верхній і нижній краї підсилюючої балки на брусі. Відріжте по верхній і нижній мітках, щоб зробити верхні й нижні підсилюючі секції для кутових стійок. Те ж зробіть і на протилежній стороні.
4. Встановлення підсилюючих секцій для кутових стійок
Поставте відповідну верх-ню підсилюючу секцію на підсилюючу балку, при-клавши її до кутової стійки (кутовий пост) і прибийте до кутової стійки трьома парами 100-міліметрових цвяхів. Нижню підси-люючу секцію поставте на нижню опору і прикладіть підсилюючу секцію до кутової стійки під підсилюючою балкою. Так само, як і верхню, зафіксуйте її з кутовою стійкою й прибийте до нижньої опори. Так само підсильте й протилежну кутову стійку (кутовий пост).
5.Відрізання надлишків кутових стійок
Відріжте шматок бруса (100 на 50 мм) на 250 мм довше, ніж глибина слухового вікна. Надалі цей брус можна використати як бокове перекриття стелі. Один кінець бруса покладете на верхній підбалочник, а іншої прикладете до кутової стійки. Перевірте горизонтальність бруса за допо-могою рівня. Зробіть відмітку на кутовій стійці по нижньому краю прикладеного бруса й обведіть олівцем кутову стійку разом з підсилюючою секцією. У такий же спосіб розмітьте протилежну кутову стійку й підсилюючу секцію. Потім ножівкою відріжте по відмітці надлишки кутових стійок і підсилюючих секцій.
6. Встановлення верхньої поперечини
Відріжте брус 100 на 50 мм довжиною, що відповідає відстані між зовнішніми краями подвій-них кутових стійок. Поверніть брус набік, як показано на рисунку, і покладете на верхні торці кутових стійок, щоб широка частина бруса була урівень із передніми сторонами стійок. Поки помічник тримає брус, прибийте його в такому положенні з кожної сторони.
7. Фіксування бокового перекриття стелі
Візьміть брус, що ви використали в кроці 5 для розмітки верхнього краю кутової стійки. Один кінець бруса покладете на верхній торець кутової стійки, при цьому торець бруса впирається у верхню поперечину. Інший кінець бруса покладете на верхній підбалочник. Прибийте передній кінець бруса до верхньої поперечини двома 100-міліметровими цвяхами. З іншого кінця брус прибийте до бокової балки крокви двома 100-міліметровими цвяхами. Бокове перекриття стелі з іншої сторони встановлюється таким же способом. Кінці перекриттів стелі, звернені до даху, відріжте накосо, щоб вони становили одну площину з дахом і балками крокв.

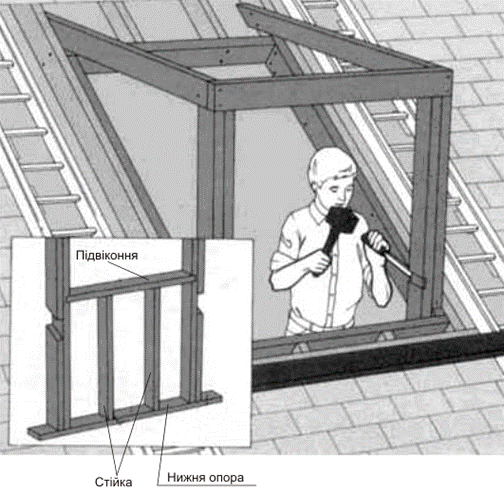

8. Встановлення підвіконня
Виміряйте відстань між внутрішніми сторонами кутових стійок і додайте ще 20 мм. Відріжте брус 100 на 50 мм довжиною, рівної цій відстані. Прикладете брус до кутових стійок на висоті передбачуваного підвіконня 100-міліметровою поверхнею нагору. Перевірте горизонтальність бруса. Відзначте ще по 10 мм на кутових стійках з кожної сторони. Заберіть брус, пропиляєте борозенки по відмітках й акуратно виберіть пази стамескою. Працюйте від зовнішнього краю до центра, щоб не розколоти деревину. Заженете підвіконня в пази й прибийте його в такому положенні. Виміряйте відстань між нижньою стороною підвіконня й нижньою опорою. Відріжте два бруси такої довжини, щоб зробити кріпильні стійки. Рівне розташуєте стійки на нижній опорі між кутовими стійками й зафіксуйте їх у такому положенні. Прибийте стійки до підвіконня й нижньої опори.
9. Встановлення поперечних балок стелі
Виміряйте відстань між внутрішніми краями бокових балок стелі (бокові перекриття стелі). Відріжте три бруси (100 на 50 мм) довжиною, рівної цій відстані. Відміряйте місця кріплення поперечних балок стелі до бокового перекриття стелі. Розташовуйте їх з інтервалом в 400 мм. Помічник тримає поперечні балки в потрібнім положенні, а ви заганяєте цвяхи в торці балок через бокові перекриття стелі. Щоб це зробити, треба працювати на даху. Два інших поперечних перекриття встановлюють так само.
10.Встановлення бокових стійок
Розмітьте положення бокових стійок на бокових перекриттях стелі. Стійки треба розподілити по довжині перекриттів рівномірно на відстані 400 мм друг від друга. Прикладете відрізок бруса перетином 100 на 50 мм до перекриття й стелі і до бокової балки крокв на рівні відмітки. Відпиляєте стійки по мітках на потрібному рівні. Поставте стійку між боковим пере-криттям стелі і під-силюючою балкою й прибийте її. Інші стійки встановлюють так само.
11. Обшивка бокових стінок
Виміряйте сторони три-кутника, утвореного боковим перекриттям стелі, поверхнею кутового поста й під-силюючою балкою крокв. Перенесіть виміри на лист обшивання. Виріжте лист по розмірах і прибийте його 50-міліметровими цвяхами з нер-жавіючої сталі з інтервалом в 150 мм. Протилежну стінку обшийте так само.
|
|
|
|
|
