Колонны двутаврового сечения

5.18. Проверку огнестойкости по потере прочности двутавровых сечений с симметричной арматурой, сосредоточенной в полках при четырехстороннем огневом воздействии (рис. 5.18), производят следующим образом.

Если соблюдается условие

N ≤ R_bnb'_fth'_ft, (5.44)

(т.е. граница сжатой зоны проходит в полке), расчет производится как для прямоугольного сечения шириной b'_ft в соответствии с п. 5.16.

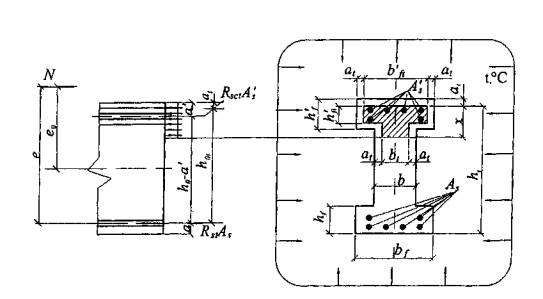

Рис. 5.18. Схема усилий в поперечном двутавровом сечении внецентренно сжатого элемента при четырехстороннем огневом воздействии

Если условие (5.44) не соблюдается (т.е. граница сжатой зоны проходит в ребре), прочность сечения проверяют из условия

Ne ≤ R_bnb_tx (h_0t - 0,5 х) + R_bnA_ov (h_0t - 0,5 h'_ft)+ R_sctA'_s (h_0t - a'), (5.45)

где высоту сжатой зоны х принимают равной:

а) при

б) при ξ > ξ_R

(5.46)

где

A_ov - площадь сжатых свесов полки, равная

A_ov = (b'_ft - b_t) h'_ft; (5.47)

ξ_R - см. табл. 5.1.

При переменной высоте свесов полок значение h'_fi принимается равным средней высоте свесов.
