Методические указания по выполнению расчетно-графической работы № 1

Задание на выполнение расчетно-графической работы № 1

На основе расчетов вычертить план горных работ карьера на момент сдачи его в эксплуатацию и промежуточный на 5-10-й месяцы его строительства в масштабе 1:5000, а поперечные разрезы в масштабе 1:2000.

Определить:

- угол откоса нерабочего борта карьера [2]

tg ; (1.1)

- угол откоса рабочего борта карьера [2]

(1.2)

Число рабочих уступов должно быть равно числу рабочих площадок.

- скорость подвигания торцевого забоя, м/сут

(1.3)

где - производительность экскаватора, м³/сут;

- скорость подвигания фронта работ, м/мес

(1.4)

где - длина фронта работ экскаватора, м;

= 100 тыс. м³/мес - производительность экскаватора;

- скорость проходки траншеи, м/мес

, (1.5)

где - площадь поперечного сечения транщеи, м²;

- длину фронта горных работ карьера, м;

- средний промышленный коэффициент вскрыши, м³/м³

(1.6)

где - объем вскрыши в проектных контурах крарьера,м³

(учитывая малое (два) число уступов, объем вскрыши можно определять погоризонтно). Так, объем вскрыши первого горизонта, м³

(1.7)

объем ископаемого в тех же контурах карьера м³ (определяется аналогично);

- эксплутационный коэффициент вскрыши, м³/м³

, (1.8)

где - объем вскрыши в строительный период, м³ (в данном случае сумма объемов с первой по седьмую строки табл.1.2);

- объем попутной добычи в строительный период,м³ (в данном случае сумма обемов восьмой и девятой строк табл. 1.2).

Указать на плане горных работ подготовленные, вскрытые и готовые к выемке запасы.

Определение объемов горно-капитальных работ (ГКР) выполняются после обоснования способа вскрытия применительно к используемой системе разработке (СР). Для однобортовых СР обычно используют фланговое заложение вскрывающих выработок в лежачем боку, а для двухбортовых - центральное. При этом исходят из необходимости выполнения минимума строительных работ карьера, обеспечивающего 30-60 % его проектной мощности по ископаемому.

Объемы выработок в зависимости от необходимости могут определяться по уравнениям [2].

Объем капитальной траншеи для вскрытия 1-го горизонта определяется по следующей формуле при i_р³40%_°, м³:

(1.9)

где - глубина капитальной траншей 1-го горизонта, м;

- ширина траншеи по низу 1-го горизонта, м [2];

- угол откоса бортов траншеи 1-го горизонта, м;

- руководящий уклон траншей, принимаемый в зависимости от вида транспорта [2], доли ед.

Если уклон траншеи менее 0,040, то вторую часть уравнения (1,9) можно опустить.

Затем проходится разрезная траншея на 1-м горизонте, объем которой в м³ определяется по формуле

, (1.10)

где - длина разрезной траншеи на 1-м горизонте, равная длине

горизонта, м.

Затем производится разнос одного или двух бортов разрезной траншеи (в зависимости от применяемой СР) на 1-м горизонте, объем которого в м³ составит

(1.11)

где - ширина разноса разрезной траншеи на 1-м горизонте, м, которую легко определить по поперечному разрезу карьера на момент сдачи его в эксплуатацию (см.рис.1.14).

(1.12)

Число заходок на уступе составит

(1.13)

По объемам ГКР и производительности экскаватора определяют сроки строительства карьера как частное от деления первого на второе.

При этом при проведении траншеи с использованием железнодорожного транспорта производительность экскаватора снижается на 40-50 %, а автомобильного - на 10-20 %.

Если месторождение вскрывается внешней капитальной траншеей, которое имеет широкое распространение при вскрытии пластовых месторождений, то для проведения капитальной траншей для вскрытия 2-го горизонта, необходимо произвести разнос капитальной траншеи 1-го горизонта. Для определения времени разноса траншеи определяется объем ее, который может быть найден как разность двух объемов капитальных траншей на 1-ом горизонте:

(1.14)

Объем определен по формуле (1.9). По этой же формуле определяем и объем , только вместе подставляем , равное ширине капитальной траншеи по низу на момент сдачи карьера в эксплуатацию (рис.1.15):

, (1.15)

где ширина траншеи по низу второго горизонта, м;

- высота второго уступа, м;

- ширина предохранительной бермы, м;

- ширина транспортной бермы, м.

Ширину разноса капитальной траншеи на 1-м горизонте

(1.16)

также разбиваем на заходки (А).

Объем капитальной траншеи для вскрытия 2-го горизонта определеятся как разность двух объемов траншей для 2-го горизонта и 1-го (рис. 1.6)

(1.17)

Объем траншеи определяется по формуле 1.9, только вместо - подставляем .

Объем также определяется по формуле 1.9, но вместо подставляется .

Объем разрезной траншеи на втором горизонте

(1.18)

где - длина разрезной траншеи на 2-ом горизонте (рис.1.14),

которая определяется

(1.19)

Затем производится разнос разрезной траншеи на втором горизонте, ширина которого определяется по формуле

(1.20)

Проводятся наклонная на третий горизонт, если она внутренняя (см. рис. 1.14), и разрезная траншеи.

Если же месторождение вскрывается только внешней траншеей и количество уступов более двух, то для вскрытия 3-го и нижележащих уступов необходимо разнести борта капитальной траншеи вскрывающей 1-й и 2-й уступы аналогично вышеприведенному разносу капитальной траншеи первого горизонта (формула 1.14). Далее производится развитие фронта работ до контуров карьера на момент сдачи его в эксплуатацию.

На основании рассчитанных таким образом объемов ГКР и времени проведения выработок строится график выполнения ГКР (табл.1.2) при максимально возможном сокращении сроков строительства за счет совмещения различных видов работ.

Для завершения работы необходимо привести в масштабе 1:5000 план горных работ и в масштабе 1:2000 разрез карьера на момент сдачи его в эксплуатацию (см. рис.1.14) и на промежуточный период, как показано на рис.1.15.

1, 2, 3, 4-последовательность выемки; 20-вскрытые и готовые к выемке запасы

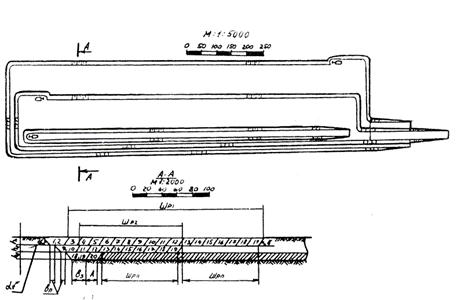

Рис. 1.15. План горных работ и поперечный разрез на конец 11-го месяца строительства карьера;

1, 2, 3, 4 …-последовательность выемки

Рис. 1.16. Схема к определению объма внешней капитальной траншей для вскрытия 2-го горизонта
