Основные теретические положения
Лабораторная работа №8 ВОПРОСЫ К ЗАЩИТЕ
1. Чем отличаются четырехпроводная и трехпроводная схемы соединения потребителей «звездой»? 2. Какими уравнением определяется зависимость между линейными и фазными напряжениями? 3. Какой вид имеет векторная диаграмма напряжений источника? 4. Каковы особенности симметричного режима? 5. Каковы особенности несимметричного режима трехфазной системы при соединении «звезда»? 6. В чем принципиальное отличие несимметричных режимов четырехпроводной и трехпроводной схем? 7. Какой вид имеет векторная диаграмма напряжений трехпроводной системы при несимметричном режиме? 8. Чем отличаются векторные диаграммы токов в четырехпроводной и трехпроводной схемах при несимметричной нагрузке фаз? 9. Какова роль нулевого провода?
ИССЛЕДОВАНИЕ ТРЕХФАЗНОЙ ЦЕПИ ПРИ СОЕДИНЕНИИ ПОТРЕБИТЕЛЕЙ «ТРЕУГОЛЬНИКОМ»
Цель работы: определение соотношений между токами и напряжениями трехфазной цепи при соединении нагрузки “треугольником” при симметричных и несимметричных режимах нагружения.
Трехфазная система переменного тока представляет собой совокупность трех электрических цепей, в которых действуют синусоидальные ЭДС одинаковой частоты и амплитуды, сдвинутые по фазе относительно друг друга на 120 электрических градусов. Каждую отдельную цепь принято называть «фазой». При соединении «треугольником» конец одной фазы соединяется с началом следующей и т. д. На рис. 1 показана схема соединения потребителей «треугольником», а также показаны условно положительные направления линейных токов
Рис. 1. Схема соединения потребителей «треугольником»
Из схемы видно, что зависимость между линейными и фазными токами может быть записана согласно закону Кирхгофа для узлов «а», «b», «с»:
Напряжения на фазах нагрузки равны соответствующим линейным напряжениям:
Ток каждой фазы определяется по формулам:
На основании записанных соотношений строится векторная диаграмма напряжений и токов (рис. 2). Углы сдвига фаз
В настоящей работе используется чисто активная нагрузка фаз:
следовательно, сдвиг по фазе отсутствует, т.е.
Рис. 2. Векторная диаграмма для схемы, изображенной на рис. 1
Существует два основных режима работы трехфазной цепи: 1. Симметричный, когда все параметры фаз идентичны, а напряжения фаз сдвинуты относительно друг друга по фазе строго на 2. Несимметричный, когда какое-либо из этих условий не выполняется. Симметричный режим.
т. е. Построив для этого режима векторные диаграммы напряжений и токов (рис. 3, а), нетрудно убедится, что линейные токи
Несимметричный режим. В настоящей работе система питающих напряжений принята симметричной. Рассматриваются случаи несимметрии только за счет неодинаковости нагрузки фаз, т. е.

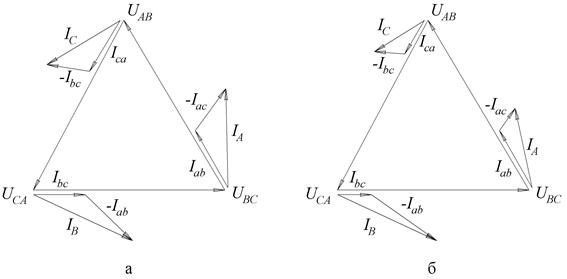

Рис. 3. Векторные диаграммы напряжений и токов для схемы, изображенной на рис. 1 при активной нагрузке фаз: а – равномерная нагрузка фаз; б – неравномерная нагрузка фаз
К несимметричным режимам трехфазной цепи может быть отнесен случай обрыва одного из проводов питающей сети, что соответствует перегоранию предохранителя или срабатыванию автомата защиты сети в одном из линейных проводов. На рис. 4 показаны схематическое изображение цепи и векторная диаграмма для режима обрыва линейного провода А.
Рис. 4. Обрыв линейного провода: а – схема; б – векторная диаграмма
Согласно уравнениям (1) Сопротивления
