РЕЗОНАНС НАПРЯЖЕНИЙ

Лабораторная работа № 3

Цель работы: Установление условийрезонанса напряжений. Исследование частотныхзависимостей напряжений на элементах последовательного резонансного контура.

Домашнее задание

1. Укажите необходимые и достаточные условия для возникновения в электрических цепях переменного синусоидального тока резонанса напряжений.

2. Охарактеризуйте возможные способы получения резонанса напряжений в электрической цепи. Приведите расчетные соотношения для определения значений искомых величин при резонансе напряжений.

3. Каким образом можно обнаружить резонанс напряжений?

4. Что представляет собой амплитудно-частотная характеристика (АЧХ) последовательного резонансного контура? Каким способом по АЧХ можно определить полосу пропускания (прозрачности) контура?

5. Что представляет собой фазочастотная характеристика (ФЧХ) последовательного резонансного контура? Почему идеальная ФЧХ в полосе пропускания должна быть линейной?

Резонансом напряжений называется режим, при котором в электрической цепи (рис. 1) с последовательным соединением индуктивного и емкостного элементов напряжение на входе цепи совпадает по фазе с током. При резонансе напряжений характерна возможность возникновения равных по модулю и противоположных по фазе действующих значений напряжений на катушке индуктивности и конденсаторе, существенно превышающих действующее значение напряжения на входе цепи. Отсюда название режима работы цепи – резонанс напряжений.

Для последовательного резонансного контура входное сопротивление контура при резонансе носит резистивный характер:

.

При этом соблюдается равенство индуктивного сопротивления катушки и емкостного сопротивления конденсатора , то есть выполняется условие резонанса напряжений

.

Из выражения видно, что резонанс напряжений в контуре можно получить варьированием значений одного из параметров, а именно: частоты приложенного напряжения, индуктивности катушки, или емкости C конденсатора. Два других параметра при этом должны быть постоянными. В частности, при фиксированных значениях параметров и резонанс в цепи наступит при резонансной частоте:

.

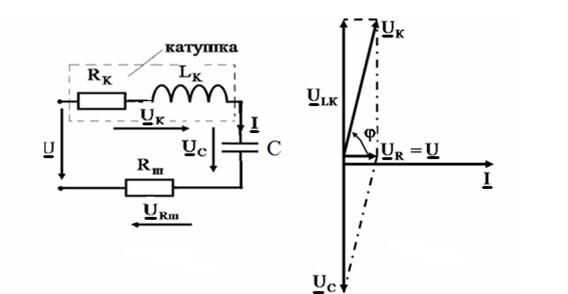

Рис. 1 Рис. 2

При резонансе ток в цепи принимает максимальное значение , если действующее значение напряжения на входе цепи U = const. При этом напряжения и могут быть много больше входного напряжения (отношение может достигать величин несколько сотен). Векторная диаграмма тока и напряжений для этого режима цепи приведена на рисунке 2. Из диаграммы видно, что реактивная составляющая напряжения на катушке и напряжение на конденсаторе при резонансе в силу равенства равны друг другу и сдвинуты по фазе на угол почти , если. . Вследствие падения напряжения в активном сопротивлении катушки, напряжение на катушке при резонансе оказывается больше напряжения на конденсаторе, поэтому точка резонанса в этих условиях определяется по наибольшему значению тока в цепи.

Частотная зависимость тока в цепи имеет вид:

.

Амплитудно- и фазочастотные характеристики тока можно записать в форме

, .

где – добротность контура, которая показывает во сколько раз напряжения и на участках контура превышают приложенное напряжение U; d – параметр затухания; – волновое (характеристическое) сопротивление резонансного контура.

Частотные характеристики и также как имеют максимум (рис. 3), причем максимум наступает при частоте , а максимум при частоте . Частоты и находятся из соотношений:

, .

Из соотношений видно, что с уменьшением сопротивления R (коэффициента затухания d) частоты и стремятся к резонансной частоте и максимумы частотных характеристик и совмещаются. При возрастании сопротивления R, наоборот, максимумы частотных характеристик расходятся.

Анализ характеристики (рис. 4) показывает, что последовательный резонансный контур обладает частотной избирательностью или фильтрирующими свойствами. С небольшим ослаблением через контур можно передать сигналы (не более 3 Дб) в диапазоне частот . Указанную область частот называют полосой пропускания (прозрачности). Для контура формула относительной полосы пропускания частот имеет вид:

.

Активная мощность при резонансе имеет наибольшее значение, равное полной мощности S, в то же время реактивная мощность цепи оказывается равной нулю. При этом реактивная индуктивная и реактивная емкостная составляющие полной мощности могут приобретать теоретически весьма большие значения, в зависимости от значений тока и реактивных сопротивлений.

Описание лабораторного стенда и рабочее задание

1. Собрать схему последовательного резонансного контура, используя съемную панель лабораторного стенда (рис. 5) и размещенные на ней тумблеры . Внимание! При сборке схемы с помощью тумблеров следует учитывать, что перевод тумблера в верхнее положение соответствует замыканию ключа на участке цепи.

На съемной панели также размещены катушка индуктивности сопротивлением и индуктивностью , конденсатор и резистор .

2. Подключить схему последовательного резонансного контура к генератору низкой частоты (ГНЧ) через понижающий трансформатор (T). С помощью ГНЧ обеспечивается получение синусоидального входного напряжения, а также возможность с помощью ручек управления регулировки напряжения на выходе по амплитуде и частоте. Ручкой управления ГНЧ по уровню напряжения и показанию вольтметра PV1, подключенного к зажимам вторичной обмотки трансформатора, установить действующее значение напряжения в диапазоне В.

3. Используя исходные данные пункта 1 рабочего задания рассчитать для резонансного контура:

· резонансную частоту ;

· волновое сопротивление ;

· добротность резонансного контура ;

· параметр затухания d;

· ток в контуре при резонансе при заданном напряжении ;

· напряжение на катушке и напряжение на конденсаторе при резонансе

4. В цепи (рис. 5), находящейся под напряжением, изменяя частоту ГНЧ с помощью ручек управления «Грубо» и «Точно» в окрестности расчетного значения , найти резонансную частоту опытным путем, так, чтобы на экране осциллографа угол сдвига фаз между напряжением на зажимах вторичной обмотки трансформатора (канал A) и напряжением (канал B) был близок нулю.

5. В электрической цепи (рис. 5) измерить ток , входное напряжение на зажимах вторичной обмотки трансформатора , напряжение на катушке и конденсаторе с помощью вольтметра PV1, подключая его параллельно к участкам цепи, а также угол сдвига фаз между приложенным напряжением и напряжением на сопротивлении с помощью осциллографа

,

варьируя частоту ГНЧ (где = 0, 1, 2) от резонансной частоты через интервалы Гц с помощью ручек управления «Грубо» и «Точно». Результаты измерений занести в таблицу.

Рис. 5

6. Дополнить таблицу пункта 4 рабочего задания расчетными данными, определив активную и реактивную составляющие напряжения на катушке индуктивности, реактивные сопротивления катушки и конденсатора , реактивное сопротивление цепи X, а также модуль полного сопротивления контура

Частота, Гц

Опыт

Расчет

, В

, В

, В

, В

, град

, мА

, В

, В

, Ом

, Ом

, Ом

, Ом

7. По данным таблицы 1 пункта 5 рабочего задания построить графики зависимости , , и .

8. По данным таблицы 1 пункта 5 рабочего задания построить графики зависимостей , , и .
