Очищення виробничих стічних вод в аеротенках

Рис.41. Технологічні схеми біологічного очищення в аеротенках.

а) в аеротенках із зосередженим впуском стоків; б) в аеротенках із зосередженим впуском стоків і регенерацією поворотного мулу; в) в аеротенках з розосередженим впуском стічної рідини; г) в аеротенках-смесителях; д) у двоступінчастих аеротенках.

1.Аеротенк; 2.Регенератор; 3.Вторинний відстійник; 4.Третинний відстійник; 5.Подача стічної рідини; 6.Відвід очищеної води.

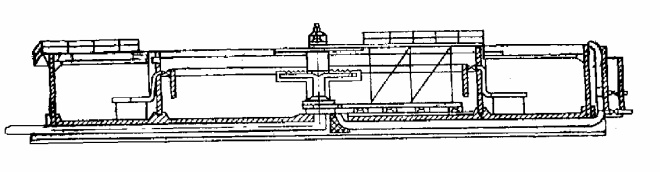

Рис.42. Радіальний фільтротенк.

1.Аеротенк; 2.Вторинний відстійник; 3.Фільтруюча насадка; 4.Мулососы; 5.Ерліфт поворотного активного мулу; 6.Збірні лотки очищеної стічної рідини; 7.Трубопровід відводу очищеної стічної рідини.

Рис.43. Технологічна схема біологічного очищення стічних вод в аеротенках із флотаційним муловідділенням.

1.Подача стічних вод в аеротенк; 2.Аеротенк; 3.Резервуар обезвоздушивания поворотного мулу; 4.Флотаційний илоотделитель; 5.Відвід очищеної води; 6.Відцентровий насос; 7.Напірний резервуар; 8.Насос подачі води на розведення поворотного мулу; 9.Поворотний активний іл; 10.Надлишковий активний іл.

Рис.44. Заглибні біофільтри.

1.Камера впуску стічних вод; 2.Лоток; 3.Біодиски; 4.Мулопровід; 5.Відстійник; 6.Камера випуску оброблених стічних вод.

1.Біобарабан з волокнистою насадкою; 2.Піддон; 3.Трубопровід видалення осаду; 4.Перфоровані труби стиснутого повітря для регенерації насадки.
