Конструктивные части ортодонтических аппаратов

Классификация ортодонтических аппаратов.

В литературе мы встречаемся с большим многообразием ортодонтической аппаратуры, различной по механизму действия, способу фиксации, методу применения и т.д. Но в этом многообразии могут быть выделены определенные группы конструкций, и принципом этого деления большинство авторов считает механизм возникновения и трансформации сил, а также использование их при применении того или иного аппарата.

Известно, что некоторые конструкции позволяют решать только одну задачу – перемещать зубы только в одном определенном направлении; их можно назвать одноцелевыми. Другие аппараты обладают большей или меньшей универсальностью и с их помощью можно перемещать зубы и изменять форму челюстных костей в различных направлениях – они относятся к группе многоцелевых.

Разнообразие зубочелюстных аномалий привело к появлению многочисленных ортодонтических аппаратов для их устранения. Классификация конструкций ортодонтических аппаратов учитывает биомеханические принципы их действия и конструктивные особенности. Наиболее полно ортодонтическая аппаратура представлена в классификации ортодонтических аппаратов, предложенной Ф. Я. Хорошилкиной (1977).

По принципу действия различают 4 группы ортодонтических аппаратов: механически действующие, функционально направляющие, функционально действующие, сочетанного (комбинированного) действия.

По способу и месту действия одночелюстные, одночелюстные межчелюстного действия, двучелюстные, внеротовые, сочетанные.

По виду опоры реципрокные, стационарные.

По месту расположения внутриротовые – 1) оральные (небные, язычные), 2) вестибулярные, 3) назубные; внеротовые – 1) головные (лобно-затылочные, теменно-затылочные, сочетанные), 2) шейные, 3) челюстные (верхнегубные, нижнегубные, подбородочные, подчелюстные, на углы нижней челюсти), 4) сочетанные.

По способу фиксации несъемные, съемные, сочетанные.

По виду конструкции дуговые, капповые, пластиночные, блоковые, каркасные, эластичные.

В конструкцию любого ортодонтического аппарата входят фиксирующие, действующие и вспомогательные элементы. Его название и характеристика определяется с учетом вышеназванной классификации.

Предлагаемая классификация универсальна, она позволяет охарактеризовать не только известные конструкции аппаратов, но и те, которые будут разрабатываться в будущем.

Конструктивные части ортодонтических аппаратов подразделяются на 3 группы в зависимости от выполняемой функции:

1. Фиксирующие части.

2. Действующие или регулирующие части.

3. Вспомогательные части.

Фиксирующие или опорные части ортодонтических аппаратов, в зависимости от способа их фиксации, могут быть представлены различными элементами, которые служат для укрепления аппарата на зубах или челюсти, к этим элементам присоединяют вспомогательные или непосредственно регулирующие части аппарата.

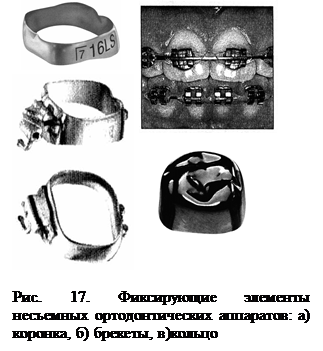

Для фиксации и опоры несъемных ортодонтических аппаратов на зубах используют металлические кольца или коронки, коронковые каппы, брекеты, к которым припаивают различные соединительные приспособления в виде втулок, ортодонтические замковые приспособления и др. (рис. 17). Обычно их укрепляют с помощью фосфатных цементов (фосфат - или висфат – цемент) или стеклоиномерных цементов (Meron, Aqua Meron, Aqua Cem). Металлические кольца должны плотно охватывать коронки естественных зубов, что предотвращает их сбрасывание под действием прилагаемой силы.

Коронки и кольца изготавливают путем штамповки из стандартных металлических гильз, желательно применять тонкие гильзы (0,18 мм). Кроме того, используются стандартные коронки и кольца разных размеров и фасонов и для различных функциональных групп зубов, которые изготавливаются заводским путем из нержавеющей стали. Стандартные коронки и кольца могут выпускаться с приваренными замковыми или другими приспособлениями для фиксации будущих необходимых частей ортодонтического аппарата.

При фиксации ортодонтических аппаратов с помощью коронок или колец опорные зубы не препарируют. Для их припасовки и наложения необходимо провести биологическую сепарацию или истончение их апроксимальных поверхностей, край коронки должен заканчиваться на уровне десны.

Для фиксации и опоры съемных ортодонтических аппаратов на зубах используют кламмера, каппы, пелоты.

Надежность фиксации ортодонтического аппарата при помощи кламмеров зависит от площади соприкосновения плеча кламмера с коронкой зуба и его положения по отношению к экватору. Могут применяться кламмера с плоскостным прикосновением плеча к коронке зуба, кламмера с линейным прикосновением и кламмера с точечным прикосновением. По сравнению с конструкциями кламмеров первой и второй групп, кламмера третьей группы минимально травмируют эмаль зуба, поскольку касаются ее точечно. Они надежно фиксируют съемные конструкции ортодонтических аппаратов. Наибольшее применение из этой группы нашли кламмера Адамса, стреловидный кламмер Шварца (рис. 18).

Каппы из пластмассы применяют в качестве фиксирующих приспособлений съемных ортодонтических аппаратов. Каппа должна покрывать коронки соответствующих зубов, не травмируя десневой край и межзубные сосочки. Кроме того, каппы могут изготавливаться из металла путем штамповки и литья.

Зубодесневые пелоты, предложенные М.А. Нападовым, также применяются для фиксации съемных ортодонтических аппаратов (рис. 19). Они имеют проволочный каркас, отходящий от базиса и располагающийся на вестибулярной поверхности опорных зубов, на котором фиксируется пластмассовый зубоальвеолярный пелот, плотно прилегающий к опорным зубам и альвеолярному отростку в данной области.

Действующие или регулирующие части ортодонтических аппаратов служат для создания механических сил и передачи их на перемещаемые зубы. К ним относятся: лигатуры (металлическая, льняная, шелковая, хлопчатобумажная), резиновые кольца, винты, упругие проволочные петли, вестибулярные и оральные дуги, наклонная плоскость и накусочная площадка.

Действующие части ортодонтических аппаратов могут быть представлены винтами ортодонтическими различной конструкции. Ортодонтические винты – механически действующие детали аппаратов, обеспечивающие давление или натяжение, необходимое для перемещения зубов, изменения формы и величины зубных рядов или челюстей, возникающие при раскручивании или закручивании винта (рис. 20). Известны конструкции простого (а), дугового (б), реципрокного (в, г), скелетированного (д), шарнирного (е) ортодонтического винта.

Действующие части могут быть представлены эластичными (резиновыми) кольцами, развивающими усилие соответственно своей эластичности, а также проволочной, нитяной и полиамидной лигатурой, которая развивает усилие при ее натяжении (рис. 21).

Проволочные пружинящие элементы ортодонтических аппаратов представлены вестибулярными и оральными дугами, расширяющими пружинами Коффина, Калвелиса, Коллера и др., протракционными и рукообразными пружинами, сила давления которых возникает вследствие пружинящих свойств ортодонтической проволоки, из которой они изготовлены (рис. 22).

Особого внимания (рис. 23) заслуживают механически действующие элементы ортодонтических аппаратов, представленные проволокой из никелида титана различного профиля и величины сечения.

Этот интерес и широкое применение никелид-титановых сплавов в различных областях медицины и ортодонтии в частности, вызвано уникальным свойством – эффектом памяти формы (ЭПФ) и сверхэластичности.

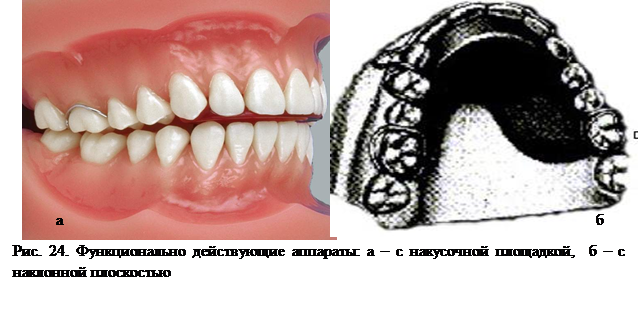

Действующими частями ортодонтических аппаратов функционального действия (рис. 24) являются накусочная площадка (а) и наклонная плоскость (б).

Правильно сформированная наклонная плоскость должна располагаться под углом 40-45⁰ по отношению к окклюзионной плоскости.

Накусочная площадка располагается перпендикулярно продольной оси перемещаемых зубов. Указанные действующие части ортодонтических аппаратов обеспечивают целенаправленную передачу силы возникающей при функции жевательных или мимических мышц.

Вспомогательные части ортодонтических аппаратов служат для укрепления регулирующих частей на опорных деталях конструкций.

К ним относятся: трубки, крючки, кольца, различные рычаги, касательные балки (рис. 25)

Они могут быть представлены – крючками для фиксации эластичных колец или другой лигатуры, а также для удержания пружинящих элементов ортодонтических аппаратов. Петли и «ушки» припаивают к коронкам или кольцам, а также вваривают в базис съемных аппаратов для фиксации различных пружин, лигатур, а могут служить как упор или ограничитель. Язычные или небные касательные штанги или балки – отрезок ортодонтической проволоки припаянный к коронкам или кольцам, передающий и распределяющий давление на группу зубов, которых касается. Рычаги для фиксации резиновых колец и другой лигатуры, а также для заданного перемещения корня зуба. Направляющие штифты препятствуют нежелательному наклону перемещаемых зубов.

Втулки и трубки припаиваются или привариваются к коронкам или кольцам и ввариваются в базис съемных ортодонтических аппаратов. Соединяют между собой отдельные части аппаратов, фиксируют или придают необходимое направление перемещения действующих частей или зубов при устранении аномалий.

Представляем наиболее краткую характеристику некоторых общих свойств часто применяемых регулирующих частей ортодонтических аппаратов. В ортодонтической практике пользуются различными видами лигатур. Резиновая лигатура применяется в виде небольших колец, обладающих большой эластичностью, поэтому она действует непрерывно на протяжении длительного времени.

Действующая сила эластических дуг может быть передана на зубной ряд двояким образом: либо непосредственно самой дугой, которая должна иметь тесный контакт с зубами, подлежащими перемещению, и давить на них, либо посредством лигатур, связывающих дугу с перемещаемыми зубами; при этом дуга находится на некотором расстоянии от них.
