Індивідуальні завдання до самостійної роботи №1

Рис. 4.3

Побудувати коло 3, (рис.4.4) з осьовими лініями і радіусом 10 мм. Координати центральної точки р2 (- 65; 0) задати в полях Центр в рядку параметрів.

Рис. 4.4

Потім побудувати коло 4 без осьових ліній радіусом 20 мм. Положення центра задати в центрі кола 3 (точка р2) за допомогою прив'язувань Найближча точка.

За допомогою команди Паралельна пряма побудувати допоміжну пряму 1, паралельну до горизонтальної осі симетрії кола 1 на відстані 90 мм вниз (рис. 4.5).

Побудувати пряму 2, паралельну до вертикальної осі симетрії кола 3, на відстані 45 мм праворуч від неї (рис. 4.5).

Рис. 4.5

Побудувати коло 5 з осьовими лініями і радіусом 17 мм. Положення центральної точки вказати в точці р3 перетину побудованих допоміжних прямих за допомогою прив'язування Перетин ( рис. 4.5).

Побудувати коло 6 без осьових ліній радіусом 30 мм. Положення центра задати в центрі кола 5 (точка р3) за допомогою прив'язування Найближча точка.

Після виконання побудов потрібно вилучитити допоміжні прямі за допомогою послуги Редактор →Вилучити → Допоміжні криві і точки. Потім звернутися до послуги Відрізок, дотичний до двох кривих на Панелі розширених команд введення відрізків (рис.4.6).

Рис. 4.6

У відповідь на запит В кажіть першу криву для побудови дотичного відрізка потрібновстановити курсор-мішень на колі 4.

У відповідь на запит Вкажіть другу криву для побудови дотичного відрізка потрібно помістити курсор-мішень на коло 6.

На екрані зявляться чотири варіанти відрізків, що задовольняють заданим умовам. Перший варіант відображатиметься суцільною лінією, решта варіантів відображатиметься штриховою лінією.(рис.4.7)

Рис. 4.7

Звернувшись до послуги Створити об'єкт на панелі спеціального управління, потрібно створити вказані на рис.4.7 відрізки. Відмовитись від створення решти відрізківможна за допомогою послуги Припинити виконання операцій .

Далі потрібно звернутися до послуги Заокруглення на панелі Геометрія. У полі Радіус заокруглення в рядку параметрів слід ввести значення 70 мм. Після цього вказати курсором на кола 4 і 1. Результат виконання операції показаний на рис. 4.8.

Рис. 4.8

Аналогічно будується плавне сполучення кола 1 і правого відрізка дугою радіусом 32 мм. У полі Радіус заокруглення в рядку параметрів потрібно відключити утинання другого об'єкта, натиснувши відповідну кнопку в рядку параметрів.

Після цього встановити курсор мишки спочатку на коло 1 і клацнути лівою кнопкою мишки, а попім на відрізок і знову клацнути лівою кнопкою мишки.Результат виконання операції показаний на рис. 4.9.

Рис. 4.9

За допомогою послуги Відтинання кривої можнавилучити зайву ділянку кола 6 і кола 4. Потім потрібно проставити розмір 45мм, та звернутися до послуги Штрихування на панелі Геометрія.

Рис. 4.10

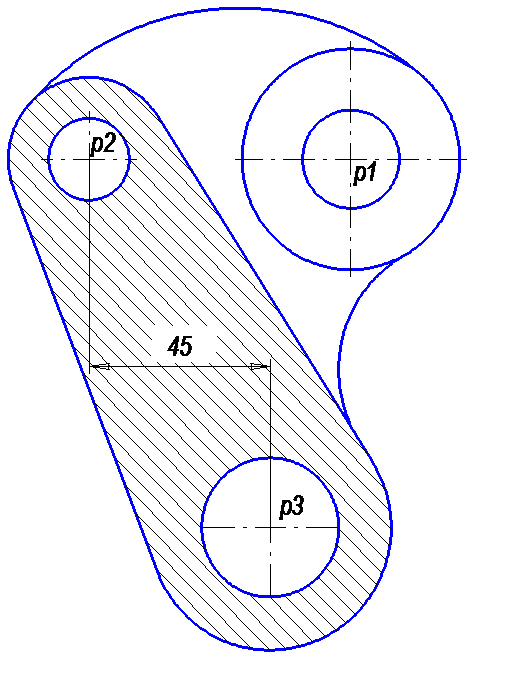

У рядку параметрів у відповідних полях задати крок 3 мм і кут штрихування 45°. За допомогою послуги Ручне малювання меж на панелі спеціального керування створити межу навколо розмірного тексту і вказати курсором точку всередині області штрихування. За допомогою кнопки Створити об'єкт закінчити створення штрихування. Результат показаний на рис.4.10. Використовуючи креслення деталі на рис. 4.2 як зразок, проставити всі необхідні розміри.
