Датчики Холла

Эффект Холла связывает напряжение между двумя точками в проводнике или полупроводниковом материале в магнитном поле, воздействующим на этот материал. Используемые сами по себе датчики Холла могут уловить только намагниченные объекты. Однако, если их использовать вместе с постоянным магнитом (рис. 21.5), они способны установить наличие всех ферромагнитных материалов.

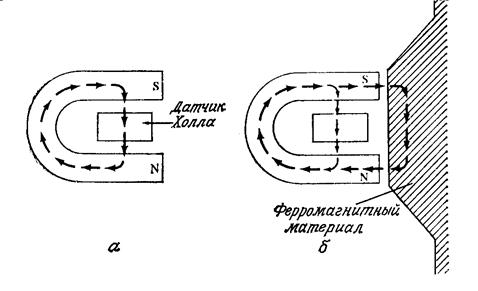

Рисунок 21.5. Работа датчика Холла (а), снабженного постоянным

магнитом (б)

Датчики Холла основаны на возникновении силы Лоренца, действующей на заряженную частицу, движущуюся в магнитном поле. Эта сила направлена по оси, перпендикулярной плоскости, образованной направлением движения заряженной частицы и направлением поля. Сила Лоренца определяется как , где q – заряд; v – вектор скорости; В – вектор магнитного поля; а × - знак пересечения векторов. Предположим, что ток проходит через полупроводник n -типа, который находится в магнитном поле (рис. 21.6). Поскольку электроны являются основными носителями в материалах n -типа, а движение дырочного тока противоположно потоку электронов, сила, действующая на движущиеся отрицательно заряженные частицы имеет направление, показанное на рис. 21.6. Эта сила действует на электроны, которые скапливаются в нижней части материала. При внесении ферромагнетика в зону действия датчика Холла напряженность магнитного поля увеличивается, а сила Лоренца уменьшается. На полупроводнике возникает падение напряжения.

Рисунок 21.6. Возникновение эффекта Холла

Дискретный выходной сигнал, определяющий наличие объекта, реализуется пороговым ограничителем выходного напряжения датчика.

В качестве чувствительного элемента используется кремний, имеющий ряд преимуществ: малые размеры, высокую чувствительность, устойчивость к влиянию электрических помех, возможность использования электронного усилителя и обработки сигналов непосредственно на датчике, уменьшая тем самым размеры и стоимость.
