Краткие сведения из теории. Цель работы:исследование процесса амплитудной модуляции, получение статической модуляционной характеристики и выбор оптимального режима работы модулятора

АМПЛИТУДНАЯ МОДУЛЯЦИЯ

Цель работы: исследование процесса амплитудной модуляции, получение статической модуляционной характеристики и выбор оптимального режима работы модулятора.

Для сигналов с аналоговыми видами модуляции удобно использовать квазигармоническое представление:

,

где - огибающая процесса, - полная фаза .

Первое слагаемое здесь - текущая фаза, второе - девиация (отклонение) фазы. Учитывая, что и - суть медленно меняющиеся функции времени, за один период колебания с несущей частотой w₀, модулированный сигнал по форме представляет собой синусоиду. Этим и объясняется название "квазигармоническое", то есть почти синусоидальной формы.

Амплитудную модуляцию можно определить как вид модуляции, при котором девиация амплитуды пропорциональна информационному сигналу , а девиация фазы вырождается в начальную фазу .

, (5.1)

где К_АМ - коэффициент пропорциональности, характеризующий работу модулятора. Физический смысл этого коэффициента будет показан ниже.

Огибающая процесса может быть представлена как сумма постоянной составляющей (амплитуды несущего колебания) и девиации амплитуды:

(5.2)

Общая запись амплитудно-модулированного сигнала (АМ) имеет вид:

(5.3)

Для частного случая, тональной АМ:

; ( << w₀)

.

Величина ; вынося за скобку, получим:

Обозначим (глубина модуляции).

Окончательно для тональной модуляции:

(5.4)

Для модуляции сложным сигналом , а

здесь - частичная (парциальная) глубина модуляции; .

Временные диаграммы информационного сигнала и сигнала АМ представлены на рисунок 6.1.

Для получения спектра тонального АМ сигнала раскроем скобки выражения (6.4)

.

Спектрограммы исходного (информационного) сигнала и АМ сигнала показаны на рисунке 5.2.

Рисунок 5.1 Временные диаграммы тонального АМ сигнала

Спектр тонального АМ сигнала состоит из колебания несущей частоты и двух боковых, которые являются комбинационными частотами.

Итак, новыми колебаниями, возникающими в амплитудном модуляторе, являются комбинационные колебания второго порядка w₀ ± W. Следовательно, наилучшей формой ВАХ нелинейного элемента в амплитудном модуляторе является квадратичная парабола: при . Если на вход нелинейного элемента подать бигармонический сигнал в спектре тока , кроме гармоник входных сигналов, образуются комбинационные колебания второго порядка :

(5.5)

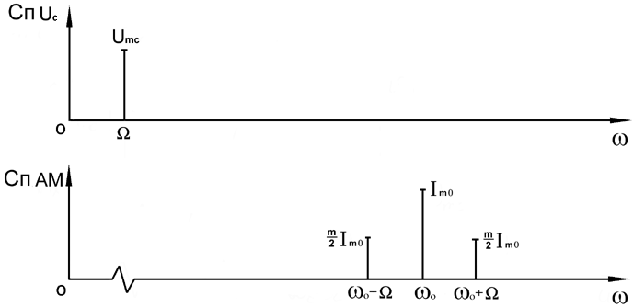

Рисунок 5.2 Спектр тонального АМ сигнала

Весь спектр тока показан на рисунке 6.3 Для выделения из спектра тока полезных компонентов сигнала (w₀, w₀±W) необходимо применить полосовой фильтр с центральной частотой w₀ и полосой пропускания не уже 2W.

Рисунок 5.3 Спектры амплитудного модулятора

В простейшем варианте таким полосовым фильтром может быть параллельный контур с невысокой добротностью. (При высокой добротности контура в спектре выходного напряжения будут подавлены боковые частоты).

Для нахождения оптимального режима работы модулятора следует получить (расчетным или экспериментальным путем) статическую модуляционную характеристику (СМХ) при = const. Эта характеристика показывает возможности модулятора в изменении амплитуды сигнала.

Строятся несколько таких характеристик для разных амплитуд колебаний несущей частоты (), и из них выбирается та, которая имеет наибольший по протяженности линейный участок. Требование линейности СМХ вытекает из определения АМ. Тангенс угла наклона линейного участка СМХ (угла a на рисунке 5.4) является коэффициентом пропорциональности К_АМ. С помощью СМХ можно определить оптимальный режим амплитудного модулятора и его параметры:

- выбор оптимальной амплитуды сигнала несущей частоты (по максимальной протяженности линейного участка СМХ);

- границы линейного участка СМХ (средняя точка линейного участка соответствует оптимальному напряжению смещения и амплитуде несущего колебания (по вертикальной оси));

- максимальная амплитуда модулирующего сигнала - половина проекции линейного участка СМХ на горизонтальную ось графика;

- максимальная девиация амплитуды - половина проекции линейного участка СМХ на вертикальную ось;

- максимально достижимая глубина модуляции .

Рисунок 5.4 Статическая модуляционная характеристика
