Описание порядка формирования управляющей программы для системы ЧПУ в среде EdgeCAM
Цикл подготовки УП в программе EdgeCAM
Предположим, что исходные данные подготовлены конструктором в одной из систем автоматизированного конструирования (CAD-системе), например, в среде AutoCAD, Компас-график и т. п. Система EdgeCAM имеет богатые возможности по загрузке (импорту) изображений из других систем. Без конвертации в промежуточные форматы можно загрузить детали и чертежи AutoCAD, Autodesk Inventor, Parasolid, Solid Works, Catia v5 и т.д. Для импорта 3D моделей из системы Компас-график необходимо сохранить деталь в промежуточном формате, например Parasolid (*.x_t), и открыть ее в среде EdgeCAM. Для открытия файла с деталью необходимо выбрать пункт меню Файл->Открыть…. В появившемся окне выбрать расширение (тип файла), а затем выбрать путь к файлу и сам файл. Подготовка трехмерной модели детали не является задачей этой работы и здесь не рассматривается. Среда построение модели детали выбирается студентом самостоятельно. Загрузите файл “УчебнаяДеталь.x_t”. Чертеж детали представлен на рис.1.

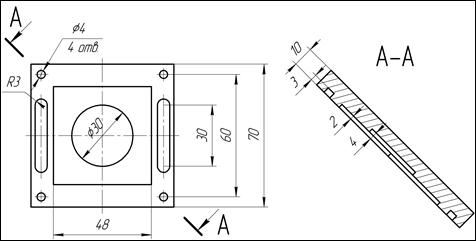

Рис. 1. Чертеж детали.
В рабочем окне EdgeCAM появится загруженная модель детали. Деталь можно вращать, смещать и менять масштаб просмотра произвольно, используя правую кнопку мыши (ПКМ) и колесико. Для поворота детали следует нажать и удерживать ПКМ и двигать мышь. Для перемещения детали по экрану необходимо нажать и удерживать колесо мыши и двигать мышь. Для увеличения/уменьшения масштаба изображения следует крутить колесо мыши. Первым этапом подготовки управляющей программы (УП) является описание переходов данной операции. Для всех операций выбираем концевую фрезу диаметром 4 мм. Для данной детали переходы следующие: 1. Черновое фрезерование плоскости. Припуск под чистовую обработку – 0,5 мм. Режимы резания – рабочая подача 300 мм/мин, частота вращения шпинделя – 3000 об/мин, подача врезания – 100 мм. 2. Чистовое фрезерование плоскости. Режимы резания – рабочая подача 200 мм/мин, частота вращения шпинделя – 5000 об/мин, подача врезания – 100 мм. 3. Сверление четырех отверстий диаметром 4 мм. Режимы резания – частота вращения шпинделя – 6000 об/мин, подача врезания – 100 мм. 4. Фрезерование 2-х пазов. Режимы резания – рабочая подача 200 мм/мин, частота вращения шпинделя – 3000 об/мин, подача врезания – 50 мм. 5. Фрезерование кармана 48х48х2 мм. Режимы резания – рабочая подача 300 мм/мин, частота вращения шпинделя – 3000 об/мин, подача врезания – 50 мм. 6. Фрезерование углубления диаметром 30 мм. Режимы резания – рабочая подача 300 мм/мин, частота вращения шпинделя – 3000 об/мин, подача врезания – 50 мм.
Следующим шагом является задание системы координат, в которой будет происходить обработка. Для этого необходимо выбрать из меню Геометрия пункт Создать CPL (рис.2).
Рис. 2. Создание системы координат. Системе необходимо указать имя, способ задания системы координат, рабочий план и размерность. При задании системы координат через 3 точки система запросит ввести поочередно: первую точку – начало системы координат, вторую точку – направление оси оХ, третью точку – направление оси оУ. Направление оси оZ определяется по правилу правого буравчика при вращении его от оси оХ к оУ. Далее следует указать заготовку. Выбрать из меню пункт Геометрия->Заготовка/Крепеж…. В открывшемся окне (рис. 3) установите флаг “Заготовка автоматически” в положение “вкл”, форма - параллелепипед.
Рис. 3. Создание заготовки.
Задайте размер заготовки относительно габаритных размеров детали. В данном случае заготовка на 2 мм толще детали. Следующий этап – указание системе поверхностей, которые будут подвергаться обработке. Это выполняется либо автоматически при выборе пункта меню Твердое тело->Поиск элементов (рис. 4), либо вручную выбором команд из того же меню.

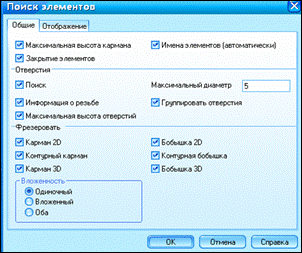

Рис. 4. Создание заготовки.
Помечаем флажками элементы, которые необходимо определить, и устанавливаем максимальный диаметр отверстий. Тот элемент, который имеет больший диаметр, будет распознан как карман. При нажатии кнопки ОК система распознает элементы и выносит их во вспомогательное окно “Элементы” (рис. 5), обычно расположенное в левой части экрана.
Рис. 5. Окно “Элементы”. Любой распознанный элемент может быть удален пользователем. Для этого его помечают ЛКМ и нажимают кнопку Delete. Удалите элемент Бобышка 2D, так как он не требует обработки. В процессе указания обрабатываемых элементов и их границ иногда возникает необходимость привязаться к каким-либо нераспознанным элементам детали (грани, точки и т. п.). Чтобы иметь возможность оперировать этими объектами, их необходимо “скопировать”. Для копирования соответствующих элементов воспользуйтесь кнопками Теперь, когда определены элементы конструкции, можно перейти в режим обработки. Для этого необходимо в меню Настройки выбрать Обработка (или нажать на кнопку При первом переходе в среду обработки система запрашивает от пользователя некоторые сведения (рис. 6).

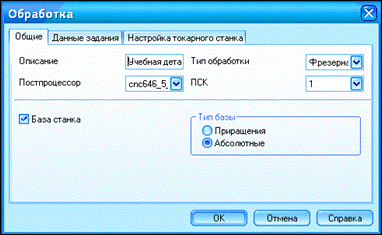

Рис. 6. Окно “Обработка”. В данном случае вводим в описание – “Учебная деталь”, выбираем тип обработки – фрезерная, постпроцессор – “Наш станок 3D”. Устанавливаем флаг “База станка”, который означает, то мы сами зададим ноль станка. Переключателем выбираем тип базы, т. е. в каких координатах будет формироваться УП – в абсолютных или в приращениях. Нажимаем ОК и устанавливаем ноль станка на любой верхний угол детали. Затем выбираем режущий инструмент. Для этого нажимаем на кнопку

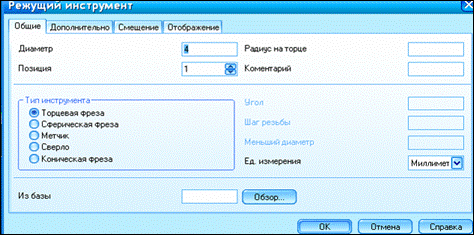

Рис. 7. Параметры режущего инструмента. Режущий инструмент можно выбрать из базы данных инструментов, нажав кнопку “Обзор”. Там же можно создать инструмент со своими характеристиками. В окне (рис. 7) следует указать диаметр инструмента, позицию (даже если производится ручная смена инструмента) и тип инструмента. Теперь, когда выбран инструмент, можно переходить к обработке поверхностей.
