Металлические двутавровые балки
|
|
|
|

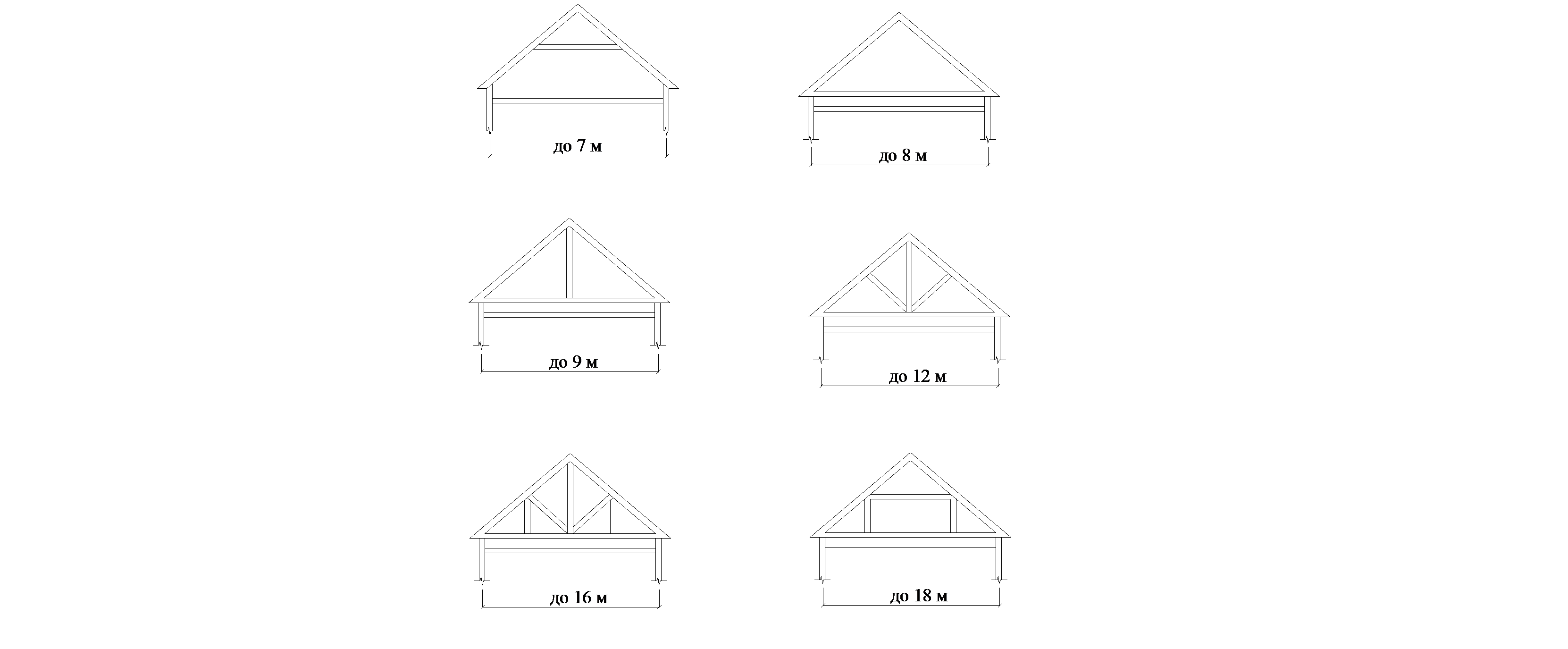

Конструктивные схемы висячих стропил

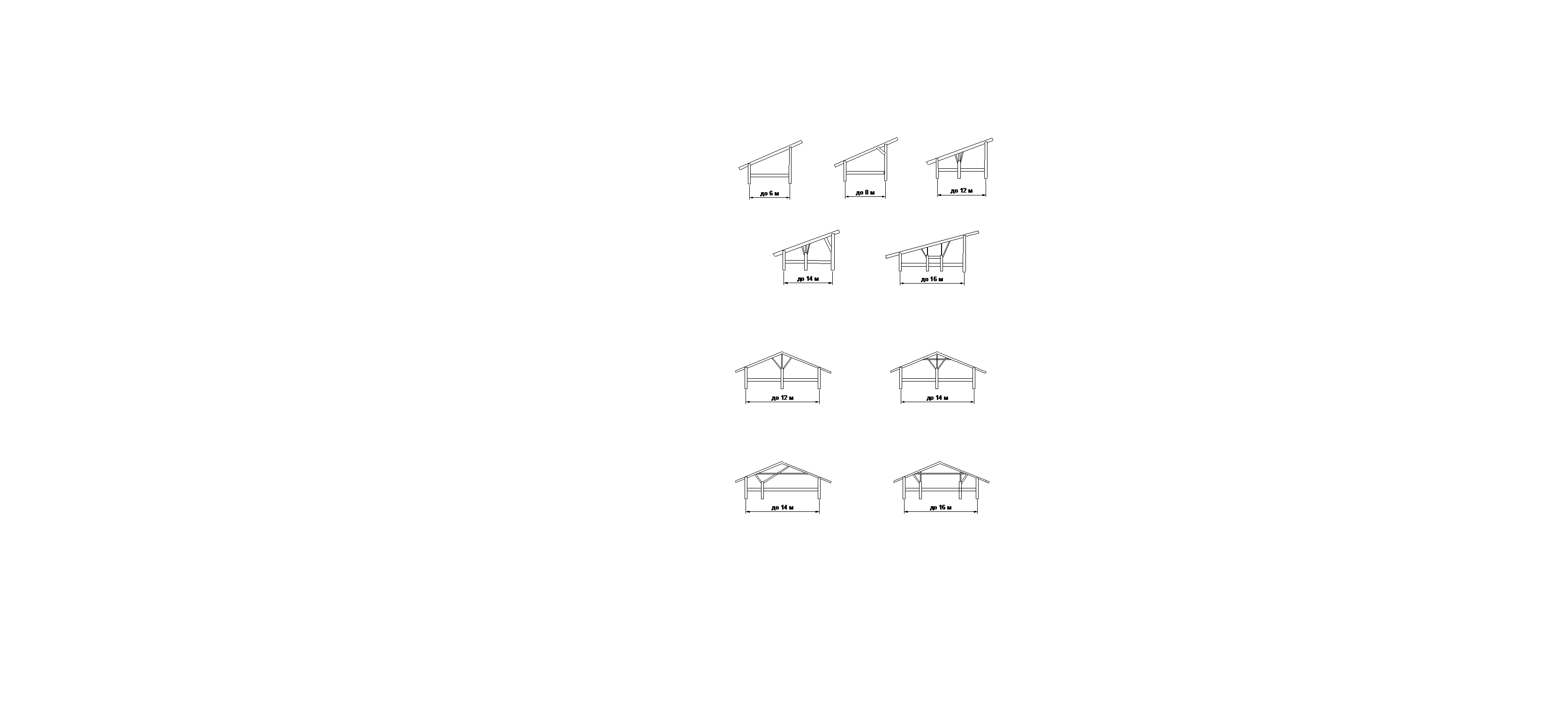

Конструктивные схемы наслонных стропил
Перемычки
Таблица П. 10.1
Номенклатура железобетонных перемычек
| Марка перемычек | Основные размеры перемычек, мм | ||
| длина | ширина | высота | |
| Брусковые | |||
| 1 ПБ 10-1 1 ПБ 13-1 1 ПБ 16-1 | |||
| 2 ПБ 10-1 2 ПБ 13-1 2 ПБ 16-2 2 ПБ 17-2 2 ПБ 19-3 2 ПБ 22-3 2 ПБ 25-3 2 ПБ 26-4 2 ПБ 29-4 2 ПБ 30-4 | |||
| 3 ПБ 13-37 3 ПБ 16-37 3 ПБ 18-8 3 ПБ 18-8 3 ПБ 21-8 3 ПБ 25-8 3 ПБ 27-8 3 ПБ 30-8 3 ПБ 34-4 3 ПБ 36-4 3 ПБ 39-8 | |||
| 4 ПБ 30-4 4 ПБ 44-8 4 ПБ 48-8 4 ПБ 60-8 | |||
| 5 ПБ 18-27 5 ПБ 21-27 5 ПБ 25-27 5 ПБ 27-27 5 ПБ 30-27 5 ПБ 31-27 5 ПБ 34-20 5 ПБ 36-20 | |||
| 6 ПБ 35-37 | |||
| 7 ПБ 60-52 | |||
| 8 ПБ 10-1 8 ПБ 10-1 8 ПБ 10-1 8 ПБ 10-1 8 ПБ 10-1 | |||
| 9 ПБ 13-37 9 ПБ 16-37 9 ПБ 18-37 9 ПБ 21-8 9 ПБ 22-3 9 ПБ 25-3 9 ПБ 26-4 9 ПБ 27-37 9 ПБ 29-37 9 ПБ 30-4 | |||
| 10 ПБ 18-27 10 ПБ 21-27 10 ПБ 25-27 10 ПБ 27-27 | |||
| Плитные | |||
| 1 ПП 12-3 | |||
| 2 ПП 14-4 2 ПП 17-5 2 ПП 18-5 2 ПП 21-6 2 ПП 23-7 2 ПП 25-8 | |||
| 3 ПП 14-71 3 ПП 16-71 3 ПП 18-71 3 ПП 21-71 3 ПП 27-71 3 ПП 30-10 | |||
| 4 ПП 12-4 | |||
| 5 ПП 14-5 5 ПП 17-6 5 ПП 23-10 | |||
| 6 ПП 30-13 | |||
| 7 ПП 12-3 7 ПП 14-4 | |||
| 8 ПП 17-5 8 ПП 18-5 8 ПП 21-6 8 ПП 23-7 8 ПП 25-8 8 ПП 30-10 | |||
| 8 ПП 14-71 8 ПП 16-71 8 ПП 18-71 8 ПП 21-71 8 ПП 27-71 | |||
| 9 ПП 12-4 9 ПП 14-5 9 ПП 17-6 | |||
| 10 ПП 23-10 10 ПП 30-13 10 ПП 14-72 | |||
| 10 ПП 16-72 10 ПП 18-72 10 ПП 21-72 10 ПП 27-72 | |||
| Балочные | |||
| 1 ПГ 44-8 1 ПГ 48-8 | 290/220 | ||
| 2ПГ 39-21 2 ПГ 42-21 2 ПГ 44-21 2 ПГ 48-21 2 ПГ 39-31 2 ПГ 42-31 2 ПГ 44-31 2 ПГ 48-31 | 440/220 | ||
| 4 ПГ 30-40 | 290/70 | ||
| 5 ПГ 16-40 5 ПГ 26-40 5 ПГ 35-17 5 ПГ 35-37 | 290/140 | ||
| 6 ПГ 44-40 6 ПГ 60-31 | 440/220 | ||
| 7 ПГ 35-23 7 ПГ 35-52 | 290/140 | ||
| 8 ПГ 60-40 | 440/220 | ||
| Примечание: В знаменателе указана высота четверти. |
ПРИЛОЖЕНИЕ 11
ПРИЛОЖЕНИЕ 12
ПРИЛОЖЕНИЕ 13
Рис. П.23.1. Условные обозначения на чертеже: h
- высота двутавра; b – ширина полки; s – толщи-
на стенки; t – толщина полки; R – радиус внутре-
ннего закругления; r – радиус закругления
Таблица П.13.1
Рекомендуемые размеры стальных двутавровых балок
| № про-филя | Вес 1 пог.м, кг | Размеры | Площ., сечения, см2 | Длина, м | |||||
| h | b | d | t | R | r | ||||
| мм | |||||||||
| 9,46 | 4,5 | 7,2 | 7,0 | 2,5 | 12,0 | 3-4,4 | |||
| 11,5 | 4,8 | 7,3 | 7,5 | 3,0 | 14,7 | ||||
| 13,7 | 4,9 | 7,5 | 8,0 | 3,0 | 17,4 | 4,5-5,9 | |||
| 15,9 | 5,0 | 7,8 | 8,5 | 3,5 | 20,2 | ||||
| 18,4 | 5,1 | 8,1 | 9,0 | 3,5 | 23,4 | ||||
| 21,0 | 5,2 | 8,4 | 9,5 | 4,0 | 26,8 | 6-7 | |||
| 24,0 | 5,4 | 8,7 | 10,0 | 4,0 | 30,6 | ||||
| 27,3 | 5,6 | 9,5 | 10,5 | 4,0 | 34,8 | ||||
| 31,5 | 6,0 | 9,8 | 11,0 | 4,5 | 40,2 | 7,1-8 | |||
| 36,5 | 6,5 | 10,2 | 12,0 | 5,0 | 46,5 |
ПРИЛОЖЕНИЕ 14
|
|
|
|
|
