Передвижения телшш 2 страница
|
|
|
|

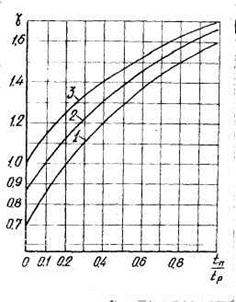

при расчете на нагрев двигателей механизмов:
|
1-подъема груза
2 –передвижение тележки
3-передвижение моста крана
Приложение] 7
Значения коэффициента КЭ
| Группа классификации механизма | М5 | Мб | М7 | М8 |
| Коэффициент К | 0,50 | 0,75 | 1,0 | 1,5 |
Приложение 18
Значения коэффициента КВ
| Группа классификации механизма | M5 | Мб | М7 |
| Коэффициент KВ | 0,25…..0,35 | 0,32….0,42 | 0,40..0,50 |
Приложение 19
Колеса ходовые одноребордные конические по ГОСТ 3569-74 и рельсы для крановых тележек
| Грузоподъемность тележки, т | Колесо | Подшипники в буксах | Рельс | |||||||
| Условное обозначение . | Диаметр качения DXK, мм | Диаметр реборд D1, мм | Ширина поверхность качения В, мм | Ширина обода В1, мм | Диаметр цапфы d | Тип | Условное обозначение | Тип | Радиус головки r, мм | |
| 6,3 | KIP 200K | Шариковые радиальные сферические двухрядные | Р24 | |||||||
| 12,5 | KIP 250K | Роликовые радиальные сфе-рическне двух | Р24 | |||||||
| KIP 320K | 36I2 | Р43 |
Приложение 20
Значения коэффициента К
| r/DXK | 0,3 | 0,4 | 0,6 | 0,6 | 1,0 | 1,2 | 1,4 | 1,6 |
| k | 0,176 | 0,157 | 0,137 | 0,127 | 0,119 | 0,113 | 0,108 | 0,105 |
Приложение 21 Значения коэффициента
для стальных колес
| Рельс | Коэффициент м, мм при диаметре ходового колеса, мм | ||
| 200 и 300 | 400 и 500 | 600 и 700 | |
| Плоский c выпуклой головкой | 0,3 0,4 | 0,5 0,6 | 0,6 0,8 |
Приложен 22
Редукторы типа ЕК Максимальная мощность на быстроходном валу
| Типоразмер тора | Передаточное число | Мощность в кВт при режимах работы | Масса, кг | |||||
| nc= 750 мин -1 | nc =1000 мин -1 | |||||||
| Л | С | Т | Л | С | Т | |||
| ВК-350 | 30,56 | 1,6 | 1,4 | 1,2 | 2,1 | 1,8 | 1,6 | |
| 14,67 | 3,2 | 2,8 | 2,3 | 4,0 | 3,5 | 3,0 | ||
| 10,69 | 3,9 | 3,4 | 2,9 | 4,7 | 4,0 | 3,4 | ||
| ВК-400 | 41,23 | 2,7 | 2,4 | 2,0 | 3,6 | 3,1 | 2,8 | |
| 21,00 | 5,1 | 4,4 | 3,8 | 6.7 | 5,8 | 4,9 | ||
| 15,95 | 6,6 | 5,7 | 4,9 | 8,4 | 7,3 | 6,2 | ||
| ВК-475 | 52.92 | 3,4 | 3,0 | 2,5 | 4,4 | 3,8 | 3,2 | |
| 29,06 | 7,4 | 6,5 | Ь,5 | 9,2 | 8,1 | 6,9 | ||
| 19,68 | 8,2 | 7,1 | 6,0 | 9,6 | 8,3 | 7,1 | ||
| ВК-550 | 68,28 | 4,0 | 3,4 | 2,9 | 5,2 | 4,5 | 3,9 | |
| 32,90 | 7,6 | 6,6 | 5,6 | 9,4 | 8,2 | 6,9 | ||
| 17,72 | 14,? | 12.3 | 10,5 | 18,4 | 16.0 | 13,6 |
приложение 23 Редукторы типа ВКН Максимальная мощность на быстроходном валу
| Типоразмер редуктора | Передаточное число | Мощность в кВт при режимах работы | Масса, кг | |||||
| nc= 750 мин -1 | nc= 1000 мин -1 | |||||||
| Л | С | Т | Л | С | Т | |||
| 31,5 | 1,4 | 1,0 | 0,9 | 1,9 | 1,0 | 0,9 | ||
| ЕКН-280 | 16,0 | 3,0 | 1,4 | 1,2 | 4,0 | 1,7 | 1,5 | |
| 10,0 | 4,3 | 2,0 | 1,8 | 6,0 | 2,0 | 1,9 | ||
| 40,0 | 2,5 | 1,7 | 1,2 | 2,8 | 1,8 | 1,2 | ||
| ВКН-320 | 20,0 | 3,6 | 2,4 | 1,8 | 5,6 | 2,8 | 2,2 | |
| 12,5 | 6,5 | 3,1 | 2,7 | 8,1 | 3,4 | 3,0 | ||
| 50,0 | 2,8 | 2,1 | 1,6 | 3,5 | 2,8 | 2,2 | ||
| ВКН- 420 | 25,0 | 5,0 | 3,5 | 3,0 | 6,1 | 4,9 | 4,4 | |
| 16,0 | 7,8 | 5,0 | 4,8 | 9,1 | 7,0 | 6,5 | ||
| 63,0 | 4,7 | 3,4 | 2,5 | 5,9 | 4,1 | 3,0 | ||
| ВКН-480 | 31,5 | 8,3 | 5,0 | 4,0 | 10,3 | 6,6 | 4,8 | |
| 20,0 | 11,7 | 7,3 | 4,8 | 14,4 | 9,0 | 6,3 |
Приложение 24
Кинематическая схема механизма передвижения тележки с навесным редуктором типа ВКН
|
I- тормоз; 2- электродвигатель; 3- муфта моторная зубчатая типа ИЗ; 4- редуктор вертикальный крановый навесной цилиндрический трехступенчатый типа ШН; 5- муфта зубчатая с промежуточным валом типа МЗП; 6- колесо ходовое коническое одноребордное; 7- подшипники в буксах; 8- гайка; 9- палец; 10- вилка.
Приложение 25
Значения коэффициента
| tН/t | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 |
|
| 0,90 | 0,85 | 0,80 | 0,75 | 0,70 | 0,65 | 0,60 | 0,55 | 0,50 |
Приложение 26 Машинное время Тмаш работы ходового колеса за срок службы
| Группа классификации механизма | М5 | Мб | М7 |
| Малинное время работы Тмаш, ч | 12ЬОО | ||
| Срок службы, лет | 5... 4 |
Приложение 27 Коэффициент в приведенного числа оборотов колеса
| Pmin /Pmax | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 |
| 0,16 | 0,19 | 0,24 | 0,30 | 0,38 | 0,49 | 0,63 |
.
Приложение 25

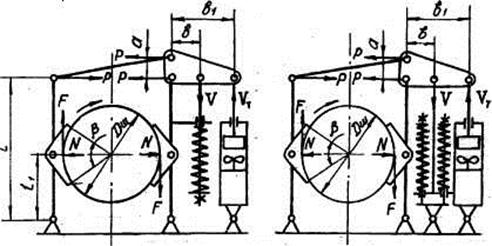

Тормоза с электрогидравлическим толкателем
ТКГ 160… ТКГ 300 ТКГ 400…ТКГ 500
|
| Тип Тормоза | Максимальный тормозной момент | Шкив | Колодка | Толкатель | |||||
| Диа- метр | ширина | ширина | Наибольший отход | Угол отхода | тип | Наиб. раб. усилие | Наиб.ход.Поршня. | ||
| Тт.м., Н.м | Dш., мм | Вш., мм | В., мм |  ,мм
| . Град.
| Vт.н., мм | hт.н ММ | ||
| ТКГ 160 ТКГ 200 ТКГ 300 ТКГ 400 ТКГ 500 | 1,0 1,0 1,5 1,5 1,6 | ТЭГ 16М ТГМ 25 ТГМ 50 ТГМ 80 ТГМ 80 |
| Тип тормоза | Плечи рычагов, мм | Масса, кг | ||||
| l | l1 | a | в | в1 | ||
| ТКГ 160 ТКГ 200 ТКГ 300 ТКГ 400 ТКГ 500 |
Приложение 26
Тормоза типа ТКТ с клапанным электромагнитом
| Тип тормоза | Плечи рычагов | , Масса, кг | ||
| 1, мм | /1. мм | а, мм | ||
| ТКТ 100 | ||||
| ТКТ 200/100 | ||||
| ТКТ 200 | ||||
| ТКТ 300/200 | ||||
| ТКТ 300 |
Приложение 26
Материалы асбестовые фрикционные эластичные
| 3,0; 3,5; 4,0; 4,5; 5,0; 5,5; 6,0; 6,5; 7,0; 8,0; 9,0; 10; II; 12 |
| Наименование показателя | Марка тормозной ленты | ||
| ЭМ-1 | ЭМ-2 | ЭМ-3 | |
| Коэффициент трения: по чугуну марки СЧ15 по стали марки 20 по стали марки 45 | 0,39 ---- 0,44 | 0,37 --- 0,40 | 0.40 ---- |
| Допускаемое давление [q], мПа | 1,5 | 2,5 | 0,8 |
Приложение 26 Диаметры пружинной проволоки в мм по ГОСТ 14963-69
Приложение 29 Рабочее число витков пружин дня тормозов типа ИСТ
| Тип тормоза | ТКТ 100 | •ПСТ 200; TOT 200/100 | ТКТ 300; ТКТ 300/200 |
| i | 8-10 | 10-12 | 13-15 |
Приложение 30 Рабочее число витков пружин для тормозов типа ГОТ
| Тип тормоза | ТКГ 160 | ТКГ 200 | ТКГ 300 | ТКГ 400 | ТКГ 500 |
| i и | 20-23 | 23-25 | 25-27 | 27-29 | 34-36 |
ЛИТЕРАТУРА
1. Пузырьков П.И. Методические указания по выполнению расчетов
механизмов мостового крана*- Днепропетровск: ГМетАУ, 1998,- 63 с.
2. Правила устройства и безопасной эксплуатации грузоподъемных
кранов. -К.: Госнадзорохрантруда, 1994.-267с.
3. Александров М.П. Подъемно-транспортные машины: Учебник для ву-
зов,- 4-е изд., перераб. и доп.- М.: Высш. школа, 1965.-558с., ил.
4. Пузырьков П.И. Методические указания к выполнению курсового проекта по дисциплине "Подъемно-транспортные машины".-Днепропетровск: ДМетИ, 1990. -66с.
5. Балашов В Л* Грузоподъемные и транспортирующие машины на заводах строительных материалов: Учебник для техникумов.- М: Машиностроение, 1967.-384 с., ил.
6. Пузырьков П.И. Крюковые подвески грузоподъемных машин: Учебное
пособив для студентов технических вузов. Днепропетровск: ГМетАУ, 1998.
- 126с., ил.
7. Трушин Л.В., Пузырьков П.И., Коломийченко Г.П. Подъемно-транс
портные машины: Учеб. пособие для студентов металлургических вузов.-
Днепропетровск, 1973. - 23Ьс., ил.
8. Грузоподъемные машины: Учебник для вузов по специальности
"Подъемно-транспортные машины и оборудование"/ М.П.Александров, Л.Н.
Колобов, Н.А.Лобов и др.:-М.: Машиностроение, 1986.-400с., ил.
9. Курсовое проектирование грузоподъемных машин: Учеб. пособие
для студентов машиностр. спец. вузов / С.А.Казак, В.Е.Дусье, Е.С.Куз-
нецов и др.; Под ред. С.А.Казака. -М.: Высш. шк., 1989.- 319с.: ил.
10. Иванченко и др. Расчеты грузоподъемных и транспортирующих машин. К.: Выща шк., 1978. -576с.: ил.
СОДЕРЖАНИЕ
ВВВЩЕНИЕ................................................................................................. 3
ОБЪЕМ РАСЧЕТНОЙ ЧАСТИ ПРОЕКТА И КОНТРОЛЬНЫХ РАБОТ.....................4
ОФОРМЛЕНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ..........................................4
ВЕЛИЧИНЫ И ЕДИНИЦЫ................................................................................7
ЗАДАНИЕ...............................................................................................................8
1. РАСЧЕТ МЕХАНИЗМА ПОДЬОД ГРУЗА
1.1. Выбор каната............................................................................................9
1.2. Размеры барабана...................................................................................10
1.3. Расчет элементов крюковой подвески.............................................. 14
1.4. Выбор электродвигателя, редуктора и тормоза............................ 15
1.5. Проверка двигателя по времени разгона......................................... 18
1.6. Проверка двигателя на нагрев...................................................... 19
1.7. Путь торможения при подъеме крюковой подвески
без груза.................................................................................................................20
2. РАСЧЕТ МЕХАНИЗМА ПЕРЕДВИЖЕНИЯ ТЕЛЕЖИ
2.1. Выбор и расчет ходовых колес..................................................... 21
2.2. Сопротивления движению..................................................... ……………..23
2.3. Выбор электродвигателя и редуктора............................. ………………24
2.4. Проверка двигателя по времени разгона........................ ………………27
2.5. Проверка двигателя на нагрев......................................... ……………… 29
2.6. Проверка тележки на буксование при разгоне без груза... …………29
2.7. Выбор тормоза................................................................... ………………31
2.8. Время и путь торможения тележки с номинальным грузом... …….......32
3. РАСЧЕЛ1 ТОРМОЗА ТКГ 300 ДЛЯ МЕХАНИЗМА ПОДЪЕМА ГРУЗА 33
4. РАСЧЕТ ТОРМОЗА ТКТ 200 ДЛЯ МЕХАНИЗМА ПЕРЕДВИЖЕНИЯ ТЕЛЕЖИ................................................................................................... 38
ПРИЛОЖЕНИЯ................................................................................ ……………… 43
ЛИТЕРАТУРА ……………………………………………………………………. 62
|
|
|
|
|
