Шахтная обжиговая печь для получения цементного клинкера

Шахтная обжиговая печь для обжига известняка

Конвейерная роликовая муфельная секционная печь

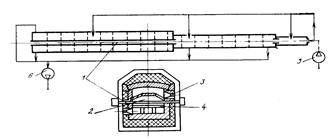

Рис 4.4 Роликовая муфельная секционная печь

1 – ролики; 2 – рабочее пространство; 3 – горелки; 4 – муфель; 5 – воздушный вентилятор; 6 – дымосос

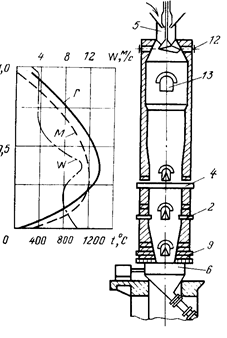

Рис. 4.5 Шахтная обжиговая печь

W – распределение скорости; М – температуры материала; Г – газов; 1 – материал; 2 – горелки периферийные; 3 – то же, осевые; 4 – то же, балочные; 5 – узел загрузки; 6 – разгрузочно-дробильное устройство; 7 – вал дробилки; 8 – конус дробилки; 9 – нижние воздушные фурмы; 10 – то же, верхние; 11 – фурма для ввода кислорода; 12 – взрывной клапан; 13 – отвод газов; 14 – гранулятор

Рис. 4.6 Шахтная обжиговая печь

1 – материал; 2 – горелки периферийные; 3 – то же, осевые; 4 – то же, балочные; 5 – узел загрузки; 6 – разгрузочно-дробильное устройство; 7 – вал дробилки; 8 – конус дробилки; 9 – нижние воздушные фурмы; 10 – то же, верхние; 11 – фурма для ввода кислорода; 12 – взрывной клапан; 13 – отвод газов; 14 – гранулятор
