Преимущества
|
|
|
|
Недостатки.
Второе поколение

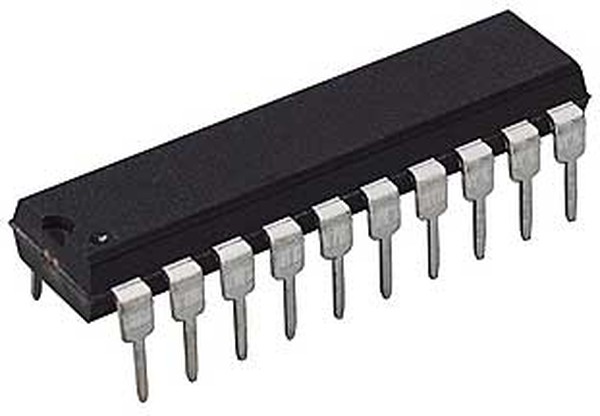

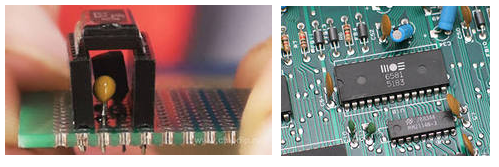

Основной элемент: Дискретные элементы и МС со штыревыми выводами:
- отверстия "в ряд" снижают прочность печатной платы.
- из соображений прочности штырек имеет диаметр более 0.3 мм, диаметр отверстия - 0,5 мм, что приводит к низкой плотности выводов микросхем.

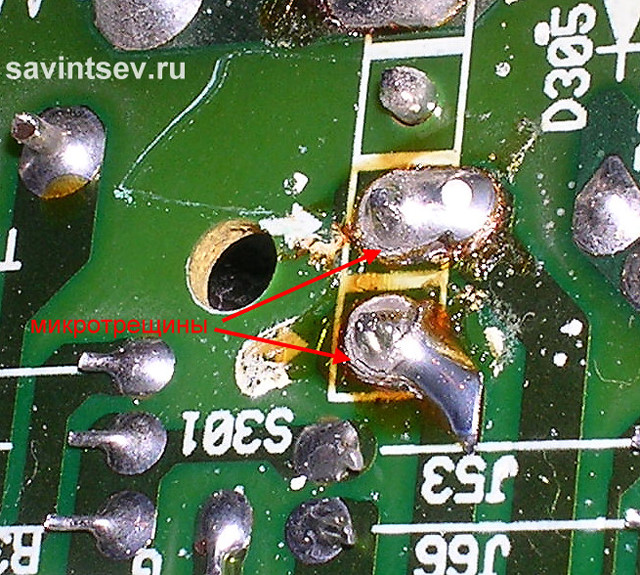

- в процессе старения печатной платы достаточно часто образуется дефект пайки типа "кольцо". Из-за разницы диаметров штырька и отверстия в ПП, основная механическая нагрузка (вибрация и т.п.) ложится на припой. Возникает усталостное разрушение мягкого металла припоя, работающего на срез.
Возможность применения сравнительно низкотехнологичного вида пайки - волновая пайка.
Примерно в этот же период стали появляться МС с планарными выводами
Для их пайки плохо подходит волновой метод, так как они "смываются" волной припоя с печатной платы. В крайнем случае, эту проблему можно обойти, приклеив корпус МС к ПП перед пайкой. Однако МС испытывает значительный перегрев при пайке при погружении в припой.
|
|
|
|
|
