Ізотермічний процес

РІШЕННЯ

Користуючись is -діаграмою (рис. 5), знаходимо точку перетину ізо­бари р₁ з лінією сухості х₁ – А₁.

Значення ентальпії і₁ одержимо як проекцію точки А₁ на вісь ординат.

Значення ентропії s₁ одержимо як проекцію точки А₁ на вісь абсцис.

Питомий об’єм v₁ визначаємо між пунктирними лініями питомих об’ємів, які позначені над верхньою пограничною кривою.

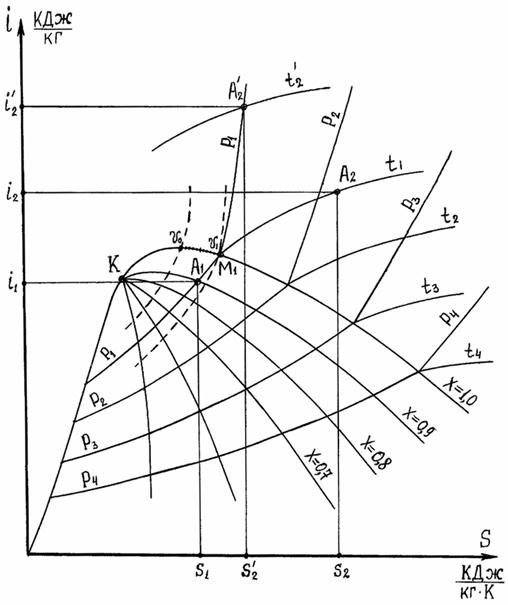

Рис. 5. is -діаграма водяної пари

Для визначення температури t₁ знаходимо точку перетину ізобари р₁ з верхньою пограничною кривою, а потім знаходимо ізотерму, яка виходить із цієї точки в зону перегрітої пари.

Для ізотермічного процесу кількість теплоти визначається як:

.

Тоді аналітично визначаємо ентропію s₂:

.

На осі абсцис діаграми відкладаємо ентропію s₂ і проводимо вертикаль до перетину з ізотермою t₁ (точка А₂). Для точки кінця розширення А₂ визначаємо її параметри і₂ і v₂. Зміна ен­тальпії в результаті ізотермічного розширення:

, кДж/кг.

Зміна ентропії:

, кДж/кг К

Зміна внутрішньої енергії:

, кДж/кг

Робота ізотермічного розширення:

, кДж/кг
