Слоев и расхода материала для их создания

Пример определения мест расположения в стволе упорных

Исходные условия. Ликвидируется клетевой ствол диаметром 6 м и глубиной 700 м. Глубина зумпфа 15 м. Объем заполняемой части камер зумпфа 30 м³. Глубина расположения горизонтов 275, 370, 470, 575 и 685 м. На каждом горизонте к стволу примыкают по две выработки шириной 5,5 м. Сопрягающиеся со стволом выработки гор. 275 и 370 м погашены с установкой изолирующих перемычек (рис. 2.2). Высота окна в месте примыкания к стволу выработок гор. 470, 575 и 865 м составляет 5 м, площадь 24 м². Приток воды в ствол не превышает 10 м³/ч.

Решение

1. Как следует из заданных условий упорные слои создаются только на горизонтах 470, 575 и 685 м. Кроме того непросадочным материалом засыпается зумпф с примыкающими к нему камерами. В техническом проектном решении, исходя из конкретных в данном случае возможностей, в качестве закладочного непросадочного материала принят щебень прочностью 20 МПа, который имеет угол естественного откоса . Исходя из практики работ, учитывая, что засыпка материла будет происходить с большой высоты и при значительном динамическом на него воздействии, полагаем, что разброс материала при отсутствии преград будет значительным. Поэтому расчетную эффективную величину угла естественного откоса принимаем равной 30°.

2. Определяем высоту упорного слоя горизонта 685 м по формуле (2.1)

м.

м.

Для горизонтов 575 и 410 м проектируемую глубину верхней границы упорного слоя вычисляем по формуле (2.3). В нашем случае в соответствии с условиями (исходными данными) величина для всех горизонтов равна 10 м.

Величину определяем как разность между глубиной верхней границы упорного слоя нижележащего горизонта и глубиной следующего за ним искомого горизонта.

Таким образом для горизонта 575 м.

м.

Коэффициент усадки закладочного материала принимаем равным 0,1, так как по исходным данным приток воды в ствол составляет менее 10 м³/ч.

Аналогично определяем проектную глубину верхней границы упорного слоя горизонта 575 м.

По аналогии определяем также проектную глубину упорного слоя горизонта 470 м.

При этом величина

м.

м.

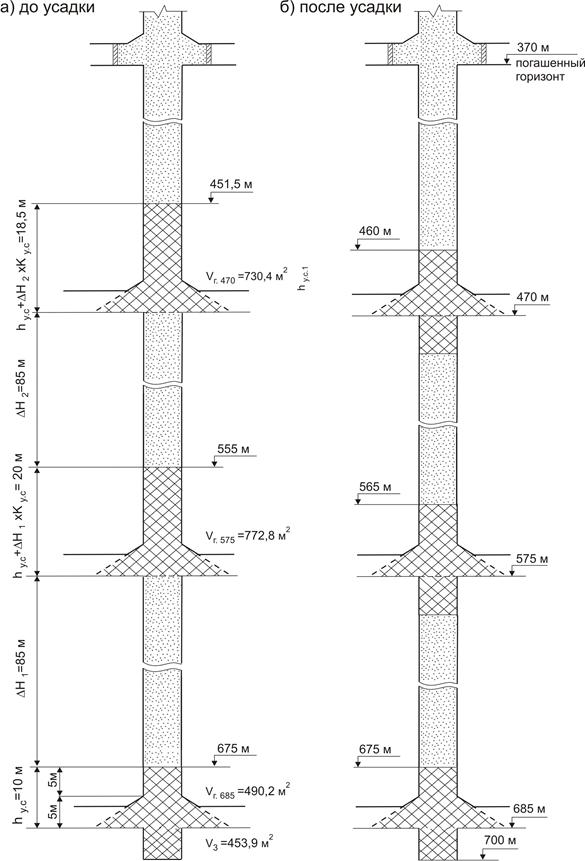

Рассчитанные параметры упорного слоя в местах сопряжений горных выработок со стволами до и после усадки показаны на рис. 2.2.

Расход материала на создание упорных слоев горизонтов 685, 575 и 470 м определяем по формуле (2.6)

а) Объем упорного слоя горизонта 685 м

б) горизонта 575 м:

в) горизонта 470 м

.

Объем расхода материала для заполнения зумпфа с камерами определяем по формуле (2.7)

м³.

Общий расход непросадочного закладочного материала для ликвидации клетевого ствола

м³.
