Короткозамкнутый асинхронный двигатель с двойной клеткой на роторе
Кратность пускового тока
Кратность пускового момента

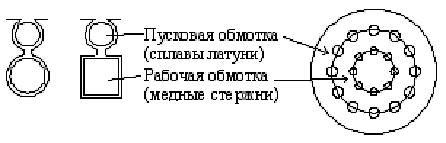

Принцип работы: При пуске работает пусковая обмотка, обладающая большим активным сопротивлением, что улучшает пусковые характеристики (
Рис. 139 Идея: При пуске в ход (f2» f1) индуктивное сопротивление нижней клетки значительно больше, чем верхней, так как она расположена глубже в пазу, поэтому пусковой ток ротора будет проходить главным образом по верхней клетке, обладающей большим активным сопротивлением, это обеспечивает большой пусковой момент и пониженный пусковой ток. По мере разбега двигателя частота f2 уменьшается, и ток постепенно перераспределяется между клетками. При малых скольжениях индуктивное сопротивление обмоток ротора ничтожно малы и токи в клетках распределяются обратно пропорционально их активным сопротивлениям. Поэтому основной ток в роторе проходит преимущественно по рабочей обмотке, имеющей меньшее активное сопротивление. При малом активном сопротивлении роторной обмотки рабочие характеристики получаются хорошими.
Рис. 140 Рис. 141 На рис.140 представлено изменение моментов пусковой и рабочей обмотки, а также суммарного момента при S = 1¸0. На рис.141 показано изменение эквивалентных сопротивлений Если параметры схемы замещения выразить через постоянные коэффициенты, то ток статора можно представить следующим выражением:
На рис.142 показано геометрическое место конца вектора I1.
Конструкция двигателя сложнее, но он обладает большим пусковым моментом, поэтому применяется там, где необходимы повышенные пусковые моменты (транспортеры, дробилки, шаровые машины и т. д.). Кратность пускового тока:
Кратность пускового момента
Рис. 142
Характер изменения момента (механические характеристики) для различных двигателей показан на рис. 143. Рис. 143 У двигателей с глубоким пазом и с двойной клеткой Мкр уменьшается из-за большого магнитного рассеяния на роторе.
