Создание сборки

Создание подшипника

Самостоятельно сконструировать подшипник в системе Inventor, воспользовавшись навыками, полученными при создании двух предыдущих деталей.

1 Создать файл сборки, запустив шаблон Standard.iam.

2 Выполнить анализ сборки (рис. 4), определив базовую (неподвижную) деталь и порядок сборки. В качестве базовой детали можно выбрать любую подушку, например подушку с неприводной стороны (рис. 4, а – подушка, расположенная слева). Порядок сборки следующий: сначала подшипник вставляется в подушку, а затем подушка в сборе надевается на валок.

3 Внести в сборку все детали (рис. 1-3), начиная с подушки, выбрав инструмент Place Component (Добавить деталь) панели Assembly (Сборка) (рис. 8).

4 Вставить подшипник в подушку: выбрать инструмент Constraint (Сборочная зависимость) на панели Assembly (Сборка). В окне Place constraint (Добавить зависимость) (рис. 9) выбрать тип зависимости Insert (Вставка), указать круговые кромки на подушке и подшипнике, нормали круговых кромок сонаправлены и расстояние смещения круговых кромок (Offset) равно -28мм. Результат представлен на рис. 10.

Рис. 8. Детали валкового узла
Рис. 9. Вставка подшипника в подушку	Рис. 10. Результат вставки подшипника в подушку

5 Аналогично вставить другой подшипник в подушку.

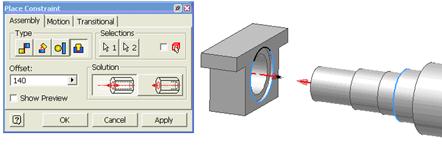

6 Подушку в сборе с неприводной стороны надеть на валок. В окне Place constraint (Добавить зависимость) (рис. 11) выбрать тип зависимости Insert (Вставка), указать круговые кромки на подушке и рабочем валке (круговые кромки, между которыми задан размер 140 мм на рис. 4, а), нормали круговых кромок направлены встречно и расстояние смещения круговых кромок (Offset) равно 140 мм.

Рис. 11. Соединение подушки и рабочего валка

7 Аналогично надеть подушку с другой стороны валка.

8 Проанализировать степени свободы деталей в сборке. Все детали, за исключением базовой подушки, могут вращаться.

9 Отменить вращение подушки с приводной стороны. В окне Place constraint (Добавить зависимость) выбрать тип зависимости Angle (Угол) для граней, показанных на рис. 12. Значение угла - 0°.

Рис. 12. Зависимость «угол» для граней подушек

10 Выполнить анализ сборки на пересечение деталей. Для этого из меню Tools (Сервис) выбрать пункт Analyze Interference (Анализ пересечений) и указать все детали сборки в графической зоне или браузере.

11 Выполнить анализ браузера сборки узла рабочего валка.

Приложение 4

Задание к работе 4

Определить напряжения и деформации, возникающие в пластине от действия растягивающей силы и закрепления. Размеры пластины представлены на рис. 1, схема нагружения на рис. 2: одна грань закреплена (жесткая заделка), на другую действует растягивающая сила 2 кН.
