Чертежи деталей
|
|
|
|
ПРАКТИЧЕСКАЯ РАБОТА № 16

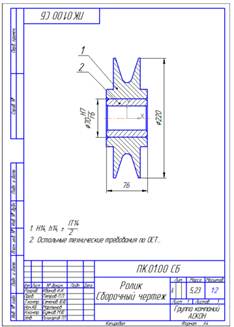

Тема: Чертёж сборочной единицы Ролик
Цели и задачи:
o на примере сборочной единицы РОЛИК создать сборочный чертёж методом «снизу вверх»;
o рассмотреть создание объектов спецификации.
План работы:
| 1. Чертежи деталей. 2. Использование Справочника кодов и наименований. 3. Выделение объектов по типу Макроэлементы. 4. Копирование и вставка объектов. 5. Простановка позиционных линий-выносок. 6. Простановка обозначений посадок. 7. Дополнительная настройка системы. 8. Создание объектов спецификации. 9. Просмотр объектов спецификации. |
|
ХОД РАБОТЫ:
Создание сборочного чертежа заключается в создании нового документа и копировании в него изображения из чертежей деталей.
· Откройте чертежи деталей ПК.01.01 – Ролик и ПК.01.02 – Втулка из папки \Tutorials\Блок направляющий 2D основного каталога системы.
· Просмотрите документы. Обратите внимание на то, что они выполнены в разных масштабах.
| Для удобного переключения между документами включите режим отображения закладок. |
|
|
|
|
|
