Система поляризатор – анализатор

Дихроизм.

Поляризованный свет можно получить с помощью поляризационных светофильтров, которые называются полярои-ами. Как правило, поляроиды выполнены в виде целлулоидных пленок, содержащие определенным образом ориентированные мелкие одноосные кристаллики. При прохождении естественного света через поляроиды свет частично поглощается. Однако поглощение света происходит в зависимости от ориентации векторов напряженности электрического поля. Т.к в обыкновенном и необыкновенном лучах этот вектор ориен-тирован в разных плоскостях, то в поляроидах эти лучи поглощаются неодинаково: один поглощается почти полностью, другой частично. Это явление называют анизотропией поглощения или дихроизмом.

Глаз не воспринимает поляризацию света. Для того, чтобы обнаружить поляризацию света необходим анализатор.

Если за призмой Николя поставить вторую призму Николя так, что главные плоскости их окажутся скрещен-ными, то вторая будет являться анализатором.

Рис. 7

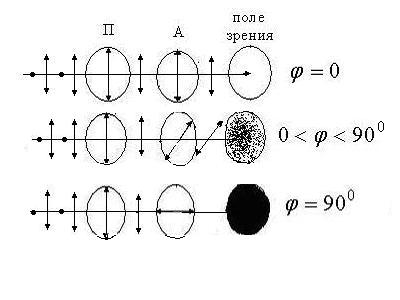

Если оптические оси поляризатора и анализатора параллельны, то параллельны и плоскости поляризации поляризатора и анализатора (, - угол между оптическими осями), поляризованный луч проходит через анализатор не ослабляясь(рис. 8). Если анализатор поворачивать относительно поляризатора, то интенсивность света , прошедшего через анализатор будет убывать, а при угле (оси перпендикулярны) станет равной нулю.

Рис. 8

Интенсивность света , прошедшего через анализатор, связана с интенсивностью света , вышедшего из поляризатора, формулой

Эта формула называется законом Малюса.
