РАСЧЕТ рассеивания вредных примесей в атмосфере

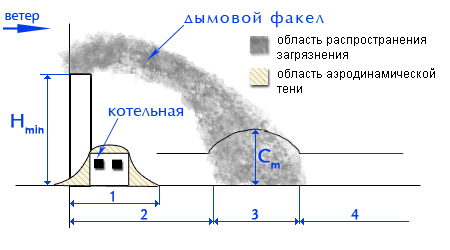

1-зона неорганизованного загрязнения2-зона переброса факела(неболь концентрации загрязняющих в-тв)
3–зона задымления4-зона снижения уровня загрязнения.При расчете рассеивания примесей в атмосферном воздухе:1.Для определения опасности загрязнения приземного слоя атмосферного воздуха(высота до 2 метров) рассчитывают наибольшую концентрацию этих в-тв в расчетной точке, соответствующей наиболее неблагоприятным метереологическим условиям2.Наибольшая допустимая концентрация C_m каждого вредного в-ва в расчетной точке приземного слоя атмосферы на пром площадке должна отвечать условию: C_m ≤ 0,3 ПДК рз; для жилой застройки C_m ≤ ПДК ав3.Максимальные приземные концентрации вредных в-тв в местах размещения курортов, санаториев, домов отдыха, зон отдыха городов с населением более 200.000 человек не должны превышать 0,8 ПДК ав4. Если в выбросах в атмосферу вредные в-ва полностью или частично превращаются в более токсичные, то в расчетах следует учитывать образовавшиеся вещества.

75Минимальная высота источника выброса при заданной мощности выброса –это такая высота, при кот максим приземная концентрация равна ПДК ()Расчёт мин высоты источника выброса.

Если , то расчёт прекращается и полученное значение считается окончательно.Если , то по полученному считается параметр , и считается новая высота , .

Итерационная процедура заканчивается, когда .

78 Принцип работы скрубера ВентуриСкруббер Вентури —устройство для очистки газов от примесей. Раб его основана на дроблении воды турбулентным потоком газа,захвате каплями воды частиц пыли,коагуляции этих частиц с последующим осаждением в каплеуловителе инерционного типа.Вентури-устройства используются уже более 100 лет для измерения расходов жидкости и в др приложениях.В 1949 г было обнаружено,что Вентури-устройства мб использованы для очистки газов от пыли.Скруббер Вентури сост из трёх секций: сужающейся секции,небольшой горловины, и расширяющейся секции.Входящий поток газа поступает в сужающуюся секцию, и по мере того, как площадь поперечного сечения потока уменьшается, скорость газа уве (согласно Уравнению Бернулли).В то же время, сбоку по патрубкам в сужающуюся секцию (или в горловину) поступает жидкость.

79Принцип раб форсуночного скруббера Полые форсуночные скрубберы представляют собой колонну круглого или прямоугольного сечения,в кот осущ контакт между очищаемыми газами и каплями жидкости, распыливаемой форсунками.По направлению движения газов и жидкости полые скрубберы делятся на противоточные,прямоточные и с поперечным подводом жидкости.Обычно применяются аппараты с противонаправленным дв газов и жидкости и реже с поперечным подводом жидкости,в которых жидкость вводится под прямым углом к направлению газового потока. Полые форсуночные скрубберы представляют собой колонну круглого или прямоугольного сечения, в которой контактируют очищаемые газы и капли жидкости, распиливаемой форсунками. Полые форсуночные скрубберы обеспечивают высокую степень очистки при улавливании частиц. Полые форсуночные скрубберы могут обеспечить высокую степень очистки (92 %) при улавливании частиц пыли 10 мкм.Конструкции аппаратов мокрой пылеочистки отличаются большим разнообразием.По принципу действия их разделяют на полые форсуночные скрубберы; насадочные скрубберы; барботажные и пенные аппараты;аппараты ударно-инерционного действия; орошаемые циклоны;механич скрубберы; скоростные промыватели. Обычно полые форсуночные скрубберы устанавливают в качестве ступени предварительной очистки газов и подготовки их к очистке в последующих аппаратах - в скоростных абсорбционных газопромывателях и в электрофильтрах.

76 как определить См, Хм, lO При горении отходов в атмосф воздух выделяются загрязняющие в-тва в концентрациях,во много раз превышающих ПДК,что яв причиной немедленной интоксикации организма при попадании его в зону больших концентраций этих в-тв.Максим знач приземной концентрации вредного вещества с_м (мг/м³) при выбросе газовоздушной смеси из одиночного точечного источника с круглым устьем достигается при неблагоприятных метеорологических условиях на расстоянии x_м (м) от источника и определяется по формуле:

где А - коэффициент, зависящий от темп стратификации атмосферы;М (г/с) - масса вредного в-ва, выбрасываемого в атмосферу в единицу вр;F - безразмерный коэффициент,учитывающий скорость оседания вредных в-тв в атмосф воздухе;m и n –коэффициенты,учитывающие условия выхода газовоздушной смеси из устья источника выброса;H (м) - высота источника выброса над ур земли (для наземных источников при расчетах принимается Н = 2м:h - безразмерный коэффициент, учитывающий влияние рельефа местности, в случае ровной или слабопересеченной местности с перепадом высот, не превышающим50 м на 1 км, h = 1;Расчет расстояния от источника выброса, где наблюдается максимальная приземная концентрация.Расст (м) от источника выбросов, на кот приземная концентрация (мг/м³) при неблагоприятных метеорологических условиях достигает максимального значения определяется по формуле

где d – безразмерный коэффициент, который при <100 находится по формуле

,

Найдем расстояние (м) для газообразных выбросов (, , , )

Определение границ санитарно-защитной зоны.Предприятия, их отдельные здания и сооружения с технологическими процессами, являющимися источниками выделения в окруж среду вредных и неприятно пахнущих в-тв, а также источниками повышенных ур шума,вибрации, ультразвука следует отделять от жилой застройки санитарно-защитными зонами.Размеры санитарно-защитной зоны устанавливаются для каждого предприятия с учетом санитарных норм при проектировании этого объекта и обязательно проверяются расчетом загрязнения атмосферы с учетом требований ОНД. Выполняя подобный расчет, необходимо учитывать:1)перспективы развития предприятия;2) фактическое загрязнение окруж воздуха.Полученные границы санитарно –защитной зоны должны уточняться по различным направлениям ветрового потока, то есть с учетом среднегодовой розы ветров района расположения предприятия по формуле

где - размер санитарно – защитной зоны в метрах; - расчетный размер участка местности в данном направлении, где концентрация вредных веществ с учетом фоновой превышает ПДК, м; - среднегодовая повторяемость направления ветра рассмотренного ромба, %; - повторяемость направлений ветра одного ромба при круговой розе ветров, %.При восьмиромбовой розе ветров находится исходя из соотношения

77 Принцип работы электрофильтр Работа электрофильтра основана на процессе осаждения электрически заряженных частиц пыли в электрич полях.Электрическая зарядка частиц осущ в поле коронного разряда,возникающего в электрич поле между коронирующими(высоковольтными) и осадительными(заземленными) электродами.Электрофильтр сост из стального корпуса, в кот размещается механическое оборудование - активная часть электрофильтра.Корпус электрофильтра имеет прямоугольное сечение, к торцам которого крепятся: на входе газа - диффузор,на выходе газа – конфузор.Для питания электрофильтра постоянным током высокого напряжения могут использоваться агрегаты питания преобразующией переменный ток напряжением 380/220 в постоянный,напряжением от 50 до 150кВ.Преимущества электрического пылеулавливания:возможность работы при выс температурах до 425°С;раб установки в среде перенасыщенной влагой;возможность раб электрофильтра в агрессивных средах;возможность продолжительной раб установки за пределами технологических параметров, предусмотренными картой эксплуатации;низкое гидравлическое сопротивление установки ~200 Па;низкие эксплуатационные расходы;простота в обслуживании;выс надежность узлов и механизмов.

80Принцип работы скруббера ударно –инерционного действия Скруббер ударно-инерционный - устройство для очистки газов, в котором частицы пыли улавливаются каплями(размером 300—400 мкм), полученные в результате удара газового потока о поверхность жидкости и последующего пропускания газожидкостной взвеси через отверстия различной конфигурации или непосредственного отвода газожидкостной взвеси в сепаратор жидкой фазы.Запыленный газ с большой скоростью входит в скруббер ударно-инерционный.При повороте на 180 происходит инерционное осаждение частиц пыли на каплях. У скруббера в нижней части трубы установлены конусы для увеличения скорости выхода газа,которая в щели равна 35—55 м/с. Газ ударяется о поверхность жидкости, создавая завесу из капель. Изобретение относится к технике мокрого пылеулавливания и может применяться в хи,текстильной, пищевой, легкой и других отраслях промышленности для очистки запыленных газов.Наиболее близким техническим решением к заявляемому объекту является скруббер, известный из книги А.А.Русанова.Недостатком прототипа яв сравнительно невысокая эффективность процесса пылеулавливания.Технический результат - повышение эффективности и надежности процесса пылеулавливания.
