ü рамки листов, основные надписи, основное членение таблиц, экспликаций, спецификации и др.0,8 мм

ü кружки для нумерационной маркировки узлов:

— внутренние лини.0,8 мм

— маркировочные кружки модульных координационных

осей 0,3—0,4 мм

5. Виды. На строительных чертежах они расположены в соответствии с ГОСТ 2.305—68**. Однако наименование вида может отличаться от при­нятого в стандарте. Например: вместо «вида спереди» изображение имену­ется «фасадом» и т.п. Кроме того, на строительных чертежах название вида, как правило, надписывают над его изображением по типу «Фасад 1-3». Вид может иметь буквенное, цифровое или какое-нибудь другое наи­менование.

При необходимости направление проецирования может быть указано одной или двумя стрелками. Наименование вида может быть дано и без указаний направления взгляда. На чертежах металлических конструкций, где расположение видов несколько отличается от принятого, направление взгляда следует указывать стрелкой.

6. Разрезы. В строительных чертежах для наименования разреза до­пускается применять буквы, цифры

и другие обозначения. В наименовании изображения допускается вклю­чать слово «разрез», например: «Раз­рез 1—1».

7. Сечения. В строительных чертежах линия, указывающая направление секущей плоскости, может быть со стрелками или без них. Сечение обо­значают буквами или цифрами. В названии сечения указывают обоз­начение соответствующей секущей плоскости.

8. Размеры. На строительных чертежах размеры наносят в соответствии с ГОСТ 2.307—68* с учетом требований системы проектной докумен­тации для строительства ГОСТ 21.501-93.

Размеры в миллиметрах на строи­тельных чертежах, как правило, наносят в виде замкнутой цепочки без указания единицы измерения. Если размеры проставляют в других единицах, это оговаривают в примечании к чертежам. Размерные линии на строительных чертежах ограничивают засечками — короткими штрихами длиной 2—4 мм, проводимыми с наклоном вправо под углом 45° к размерной линии. Толщина линии засечки равна толщине сплошной основной линии, принятой на данном чертеже. Размерные линии должны выступать за крайние выносные линии на 1—3 мм. Размерное число располагают над размерной линией примерно на расстоянии от 0,5 до 1 мм. Выносная линия может выступать за размерную на 1—5 мм. При недостатке места для засечек на размерных линиях, представляющих собой замкнутую цепочку, засечки допускается заменять точками.

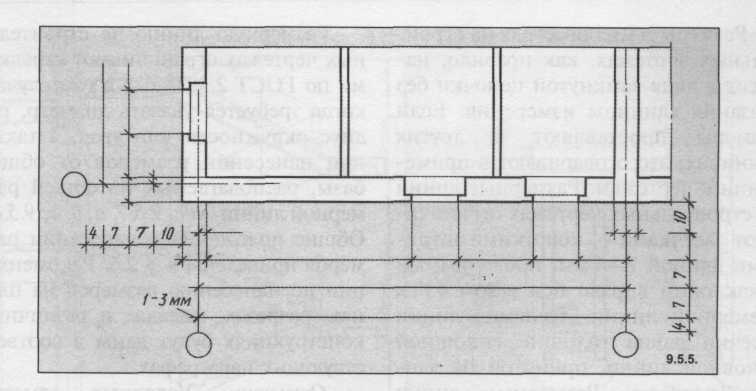

Расстояние от контура чертежа до первой размерной линии рекомендуется принимать не менее 10 мм. Однако в практике проектной работы это расстояние принимают равным 14— 21 мм. Расстояние между парал­лельными размерными линиями должно быть не менее 7 мм, а от размерной линии до кружка координационной оси — 4 мм.

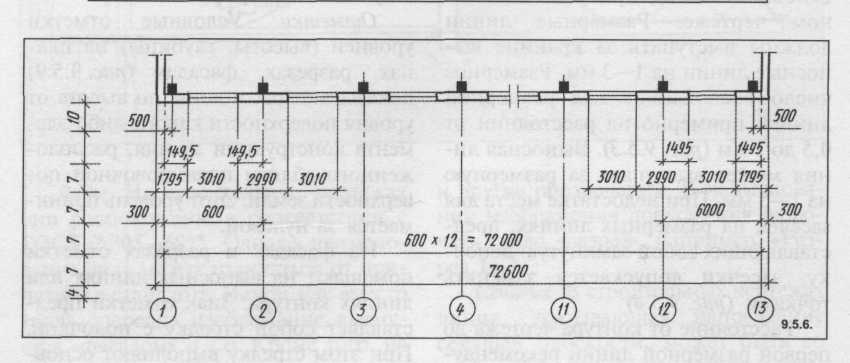

При наличии в изображении ряда одинаковых элементов, расположенных на равных расстояниях друг от друга (например, осей колонн), размеры между ними проставляют только в начале и в конце рядаи указывают суммарный размер между крайними элементами в виде произведения числа повторений на повторяющийся размер.

Размерную линию на строительных чертежах ограничивают стрелка­ми по ГОСТ 2.307—68* в том случае, когда требуется указать диаметр, ра­диус окружности или угол, а также при нанесении размеров от общей базы, располагаемых на общей размерной линии. Общие положения о нанесении размеров приведены выше. Рекоменда­ции по нанесению размеров на планах, разрезах, фасадах и различных конструкциях будут даны в соответствующих параграфах.

9. Отметки. Условные отметки уровней (высоты, глубины) на планах, разрезах, фасадах показывают расстояние по высоте от уровня поверхности какого-либо эле­мента конструкции здания, расположенного вблизи планировочной поверхности земли. Этот уровень принимается за нулевой.

На фасадах и разрезах отметки помещают на выносных линиях или линиях контура. Знак отметки представляет собой стрелку с полочкой. При этом стрелку выполняют основными линиями длиной 2—4 мм, проведенными под углом 45⁰ к выносной линии или линии контура. Линию выноски вертикальную или горизонтальную обводят сплошной тонкой линией.

Размер h рекомендуется принимать от 2 до 6 мм, в зависимости от размеров чертежа. Длина полочки может быть принята следующей:

ü для шрифта высотой 2,5 мм:

— при четырех цифрах — 11 мм;

— при пяти цифрах — 12 мм;

ü для шрифта высотой 3,5 мм:

— при четырех цифрах — 12 мм;

— при пяти цифрах— 15 мм.

При необходимости длину полочки и размер h можно увеличить. Если около одного изображения располагаются друг над другом несколько знаков уровней, вертикальные линии отметки рекомендуется размещать на одной вертикальной прямой, а длину горизонтальной полочки делать одинаковой.

Знак отметки может сопровождаться поясняющими надписями. На­пример: «Ур.ч.п.» — уровень чистого пола; «Ур.з» — уровень земли.

На строительных чертежах отметки уровней указывают в метрах с тремя десятичными знаками, отделенными от целого числа запятой.

Условная нулевая отметка обозначается так: 0,000. Размерное число, показывающее уровень элемента, расположенного ниже нулевой отметки, имеет знак минус (например, -1,200), а расположенного выше— знак плюс (например, + 2,700).

На планах размерное число отметки наносят в прямоугольнике, контур которого обведен тонкой сплошной линией, или на полке линии-выноски. В этом случае перед размерным числом отметки обяза­тельно ставят знак плюс или минус.

10. Уклоны. На строительных чертежах уклон указывают в виде простой дроби. При необходимости допускается уклон в виде десятичной дроби проставлять с точностью до третьего знака. Перед размерным чи­слом, определяющим уклон, ставят знак из двух пересекающихся под острым углом линий. Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски, причем нижняя линия знака уклона должна быть параллельна линии контура или линии выноски, а острый угол направлен в сторону уклона.

На планах направление уклона указывают стрелкой. При необходимости над стрелкой ставят значение уклона.

11. Основные надписи. ГОСТ 21.101—97 (СПДС) устанавливает единые формы, размеры и порядок заполнения основных надписей на чертежах и текстовых документах, входящих в состав студенческих курсовых работ, курсовых и дипломных проектов.

Содержание, расположение и размеры граф основных надписей должны соответствовать требованиям учебного заведения и ГОСТа.

Основные надписи располагают в правом нижнем углу графического или текстового документа. На листах формата А4 по ГОСТ 2.301—68 ос­новная надпись располагается вдоль короткой нижней стороны листа.

Основные надписи и рамки вы­полняют сплошными основными и сплошными тонкими линиями по ГОСТ 2.303-68.

Вопросы для самоконтроля

1. Какой толщины линия контура применяется при обводке строительных черте­жей?

2. Какие размеры различают на строительных чертежах?

3. Какой способ нанесения размеров применяется на строительных чертежах?

4. Назовите основные виды строительных чертежей;

5. Что означает марка чертежа АС или КЖ?

6. Какое значение имеет Единая система модульной координации?

Тема 4.2. Масштабы на строительных чертежах.

Масштабы ГОСТ 21.501-93. – СПДС.

Масштабы. Изображение на строительных чертежах планов, фасадов, разрезов, конструкций, деталей и других элементов гражданских, промыш­ленных и сельскохозяйственных зданий выполняют в масштабах, установ­ленных ГОСТ 2.302—68*, с учетом требований ГОСТ 21.501-93. Масштабы для этого вида чертежей приведены в таблице. Масштаб изображения следует принимать минимальным, — в зависимости от сложности чертежа, — но обеспечивающим четкость копий при современных способах размножения чертежей. В соответствии с ГОСТ 21.101-97 на строительных чертежах, как правило, масштаб не проставляют. Однако, при необходимости, масштаб изображения может быть указан в основной надписи по типу 1:10,1:100, а над изображением по типу1—1 / М 1:10, Вид А/ 1:20.

Вопросы для самоконтроля

1. В каких масштабах выполняются строительные чертежи?

2. Допустим ли для строительных чертежей масштаб 1:2?

3. Существует ли масштаб 1:55?

4. Почему в строительном черчении не применяются масштабы увеличения?

5. Почему планы и разрезы зданий вычерчиваются в одном и том же масштабе и по какому принципу он выбирается?

Тема 4.3. Краткие сведения о частях здания.

Понятия и термины, применяемые в строительных чертежах. Краткие сведения о частях здания. Особенности построения и расчетов лестничных клеток.

1. Краткие сведения об основных конструктивных и архитектурных элементах здания

Конструктивными элементами зданий являются отдельные части, изображенные на рисунке: 1 — фундамент; 2 — междуэтажное пере­крытие; 3 — перегородка; 4 — внут­ренняя капитальная стена; 5 — двер­ной проем; 6 — наружная капиталь­ная стена; 7— оконный проем; 8 — перемычка; 9 — лестничный марш; 10 — лестничная площадка; 11 — карниз; 12 — простенок; 13 — отмостка; 14 — цоколь.

Основание — слой грунта, на ко­торый опирается фундамент и который воспринимает вес здания. Основания бывают естественные (грунт) и искусственные (сваи и т.п.).

Фундамент — это часть здания, которая находится в земле и на которую опираются стены и колонны. Фундамент служит для передачи и распределения нагрузки от здания на грунт. Верхняя часть фундамента на­зывается поверхностью, а нижняя — подошвой фундамента. Расстояние от нижнего уровня поверхности земли до подошвы фундамента называется глубиной заложения.

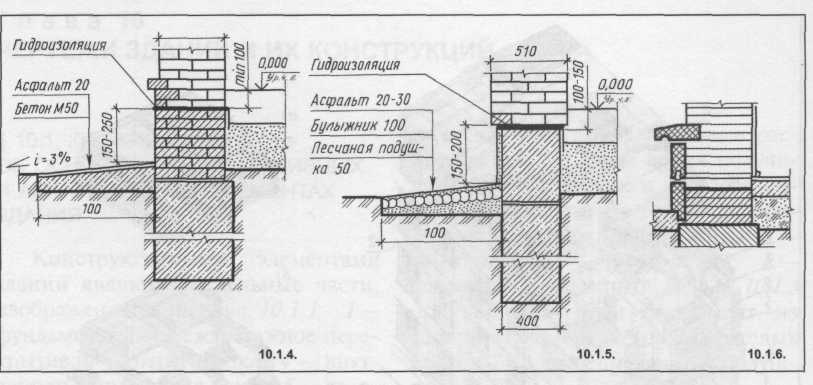

Фундаменты подразделяют на ленточные, расположенные под всеми несущими стенами здания (на­пример, наружными самонесущими, см. рисунок выше), столбчатые в виде отдельно стоящих столбов, сплошные и свайные. Материалом для фундамента могут служить бутовый камень, бутобетон, обожженный кирпич, дерево и т.п. Наибольшее распространение в наше время получили сборные бетонные и железобетонные фундаменты. На рисунке справаприведены следующие фундаменты: а — ленточный; б — столбчатый; в — сплошной; г — свайный. На рисунке слева показан ленточный фундамент из сборных элементов (из пустотелых блоков 2 по трапециевидным подушкам 1).

Отмостка служит для отвода атмосферных вод от стен здания. Отмостку устраивают при отсутствии у стен тротуаров в виде бетонной под­готовки с асфальтовым покрытием, но могут применяться и другие конструкции и материалы. Ширина отмостки должна быть на 200 мм больше выноса верхнего карниза здания, но не менее 500 мм. Обычно ее делают шириной 700—1000 мм. Отмостка должна иметь уклон 1—3 %. На рисунке справа изображена отмостка из бе­тона, а на рисунке слева — из булыжных камней. Гидроизоляция защищает стены здания от увлажнения грунтовой водой. Чаще всего гидроизоляцию делают из двух слоев рубероида, скле­енных битумной мастикой, или из других материалов. Гидроизоляцию укладывают в горизонтальные швы на расстоянии не менее 100—150 мм от перекрытия и не менее 150— 250 мм от отмостки.

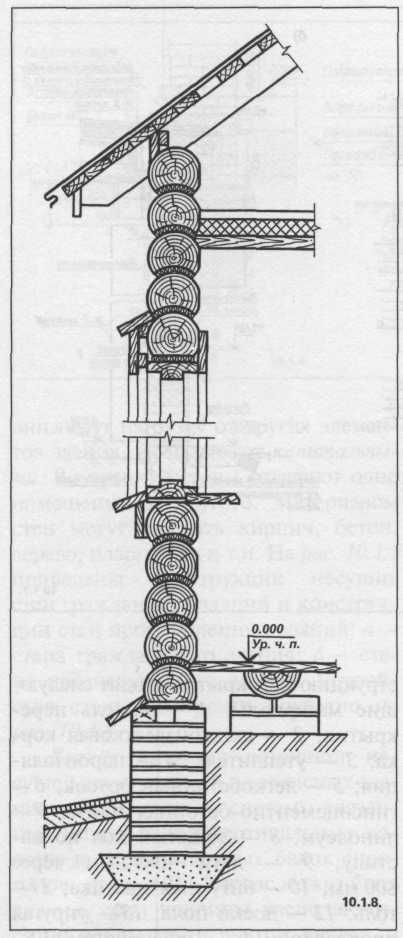

Цоколь — нижняя часть стены над фундаментом до уровня пола первого этажа. Цоколь предохраняет эту часть стены от атмосферных влияний и механических повреждений. Цоколь выполняют из материалов повышенной прочности, влагоемкости и морозостойкости или облицовывают таким материалом. Кроме того, цоколь зрительно придает зданию более устойчивый вид. На рисунке справапоказан кирпичный с облицовкой цоколь стены.

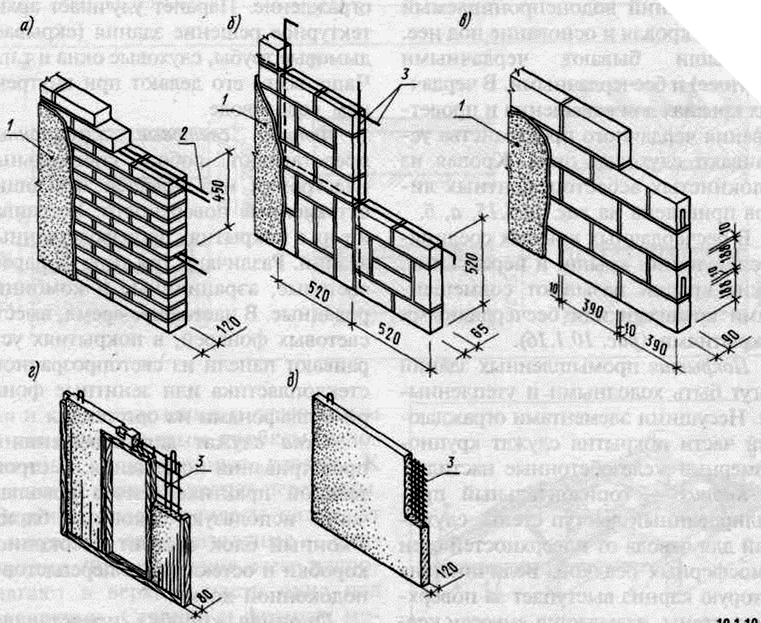

Стены ограждают помещение от внешних температурных и атмосферных воздействий. Стены, на которые, кроме собственного веса, передается нагрузка от перекрытия, крыши и т.п., называют несущими. Стены, воспринимающие нагрузку только от собственного веса и опирающиеся на фундамент или фундаментные балки, называют самонесущими. Стены разде­ляют на наружные и внутренние. Если кроме собственного веса, передается нагрузка от перекрытия, крыши и т.п., называют несущими. Стены, вос­принимающие нагрузку только от собственного веса и опирающиеся на фундамент или фундаментные балки, называют самонесущими. Стены разделяют на наружные и внутренние. Если они несут нагрузку от других элементов здания, их называют капитальны­ми. Внутренние стены отделяют одно помещение от другого. Материалом стен могут служить кирпич, бетон, дерево, пластмасса и т.п. На рисунке вышеприведены конструкции несущих стен гражданских зданий и конструкции стен промышленных зданий: а — стена гражданского здания; б — сте­на промышленного здания. Устройство стены из бревен показано на рисунке справа.

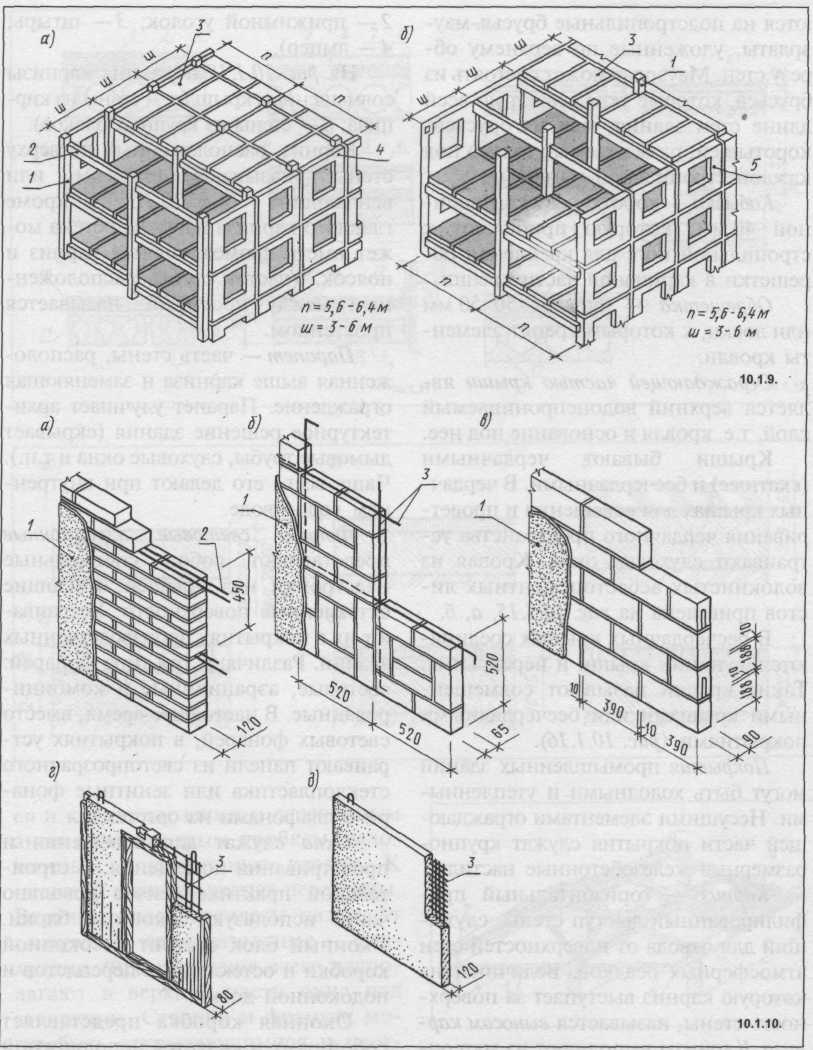

Каркас является основной несущей конструкцией в каркасных зданиях. Он состоит из системы связанных между собой вертикальных ко­лонн и горизонтальных балок (прогонов и ригелей). Каркас может быть полным, если колонны располагаются по периметру и внутри здания, и неполным, если часть нагрузки воспринимают наружные несущие стены, а часть — внутренний каркас. Каркас зданий чаще всего выполняют из железобетона. На рисунке, приведенном в пример ниже, изображены конструктивные схемы здании: а — с полным каркасом; б — с неполным каркасом; 1 — стойки каркаса; 2 — поперечные ригели; 3 — панели перекрытия; 4— самонесущие или навесные стеновые панели; 5— несущие стеновые панели.

Перегородки разделяют внутреннее пространство здания в пределах этажа на отдельные помещения. Перегородки бывают деревянные, кирпичные, пластмассовые, шлакобетонные, керамические, из гипсовых плит и другого материала. Толщина межкомнатных перегородок 50—180 мм. Перегородки могут быть выполнены из крупных панелей или мелкоразмерных элементов. Крупнопанельные перегородки изготавливаются на предприятиях строи­тельной индустрии с поверхностями, подготовленными под покраску или оклейку обоями. На рисунке изображены перегородки из мелкоразмерных элементов: а, б — кирпичные; в — из мелких блоков; г— крупнопанельные индустриального изготовления из гипсобетона; д — железобетон; 1 — шту­катурка; 2, 3 — арматура.

Пилястры — узкие вертикальные утолщения в стенах, служащие для увеличения их устойчивости. Устраивают их в местах опирания на стены элементов перекрытия или покрытия.

Раскреповка — утолщение или выступ части стены различной протя­женности.

Перекрытия — разделяют здания по высоте на этажи или отделяют верхний этаж от чердака. В первом случае их называют междуэтажными, во втором — чердачными.

Если под первым этажом есть подвал, устраивают перекрытие над подвалом, как правило, из несгораемых материалов. Это перекрытие называют надподвальным. Конструкция перекрытий включает, обычно, несущие элементы, изолирующие пол и потолок.

В настоящее время основным ма­териалом перекрытия является желе­зобетон, реже дерево и металл. На рисункесправаизображены типы перекрытий: а, б — чердачные; в, г — над подвалами и подъездами; д— меж­дуэтажные; е— в санузлах. В конструкцию перекрытия входят следую­щие материалы: 1 — панель перекрытия; 2 — шлакоизвестковая корка; 3 — утеплитель; 4 — пароизоляция; 5 — легкобетонный брусок; 6— гипсоцементно-бетонная плита; 7— линолеум; 8 — дощатый пол по настилу; 9 — лаги 40x70 мм через 800 мм; 10— битумная мастика; 11— толь; 12 — доски пола; 13 — упругая прокладка; 14 — шлакобетон 30— 40 мм; 75— цементный раствор; 16 — керамическая плитка; 17— керамический плинтус; 18 — гидроизоляция.

Полы, в зависимости от назначе­ния помещения, могут иметь различную конструкцию (полы по ла­гам, по бетонному основанию). Верхний слой пола называют покрытием или чистым полом. В конструкции пола различают прослойку, стяжку, подстилающий слой или подготовку и основание под полы.

Материалом для устройства полов служит цемент, асфальт, ксилолит, керамические и пластмассовые плитки, доски, паркет, линолеум, мрамор, бетон, кирпич и т.п. На рисунке слевапредставлены следующие конструкции полов. На грунте: а — из линолеума; б — из керамических (метлахских) плиток; в— паркетные; г — дощатые. На перекрытии: д — из древесно-стружечных плит (этот тип полов предназначают, в основном, для гражданских зданий). Для устройства этого вида полов применяют следующие материалы и детали: 1— утрамбованный грунт; 2 — бетонную подго­товку; 3 — стяжку; 4 — слой рубероида или толя на мастике; 5— линоле­ум; 6 — керамические плитки; 7— це­ментный раствор; 8— паркет; 9 — асфальт; 10— смазку горячим битумом; 11— дощатый пол; 12— лаги; 13 — два слоя толя; 14— кирпичный стол­бик; 15 — антисептированную прокладку; 16 — известково-щебеночную подготовку; 17 — панель перекрытия; 18 — клеящую мастику; 19 — гипсовый раствор; 20 — древесно-стружечную плиту; 21 — цементную стяжку; 22 — звукоизоляционный слой.

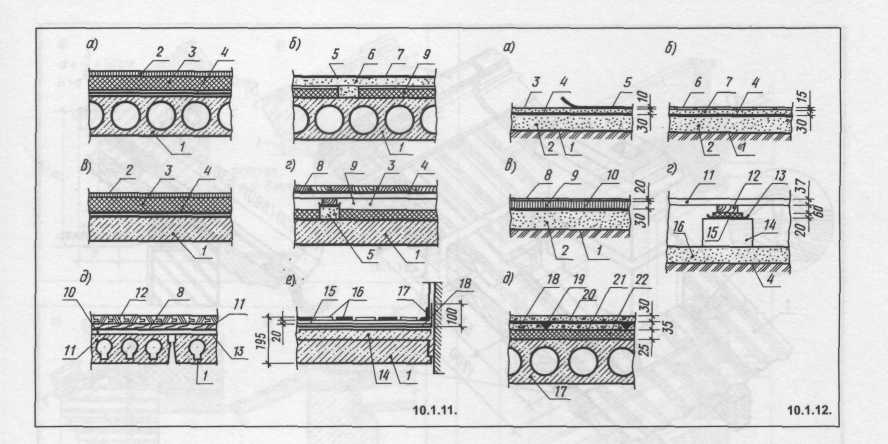

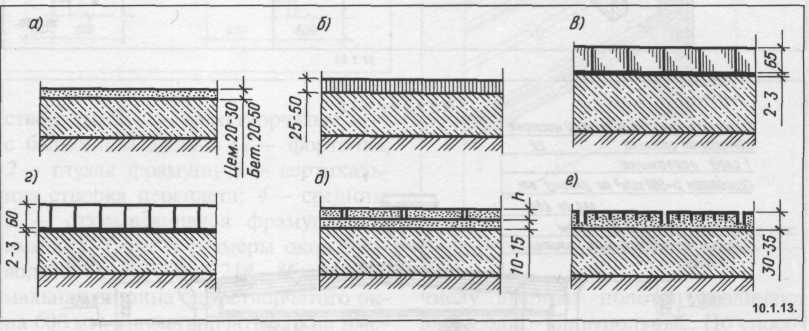

Рассмотрим несколько видов полов, применяемых в промышленных зданиях; а — бетонный; б — асфальтобетонный; в — кирпичный; г — торцовый; д — плиточный; е — ме­таллический (рисунок ниже).

Крыши состоят из несущей и ограждающей частей. Несущая часть представляет собой конструктивные элементы, воспринимающие все на­грузки: стропила, различного вида фермы и железобетонные панели. На рисунке, приведенном ниже,изображены простейшие наслонные стропила двускатной крыши (1 — чердачное перекрытие; 2 — мауэрлат; 3 — стропильная нога; 4 — обрешетка; 5 — кобылка).

Наслонными стропилами называют элементы, состоящие из бревен, брусьев или досок, имеющие менее двух опор. Стропильные ноги опираются на подстропильные брусья-мауэрлаты, уложенные по верхнему об­резу стен. Мауэрлат может состоять из брусьев, которые укладывают по всей длине стен здания, или из брусьев-коротышей, размещаемых только под каждой стропильной ногой.

Кобылка — короткая доска толщиной 40 мм, которую прибивают к стропильной ноге для крепления обрешетки в карнизной части крыши.

Обрешетка — бруски 50x50 мм или доски, к которым крепят элемен­ты кровли.

Ограждающей частью крыши яв­ляется верхний водонепроницаемый слой, т.е. кровля и основание под нее.

Крыши бывают чердачными (скатные) и бесчердачными. В чердачных крышах для освещения и проветривания чердачного пространства устраивают слуховые окна. Кровля из волокнистых асбестоцементных листов приведена на рисунке ниже.

В бесчердачных крышах соединяются функции крыши и перекрытия. Такие крыши называют совмещенными крышами или бесчердачными покрытиями.

Покрытия промышленных зданий могут быть холодными и утепленными. Несущими элементами ограждающей части покрытия служат крупноразмерные железобетонные настилы.

Карниз — горизонтальный про­филированный выступ стены, служащий для отвода от поверхностей стен атмосферных осадков. Величина, на которую карниз выступает за поверхность стены, называется выносом карниза. Карнизы выполняют из материала стен или из сборных блоков заводского изготовления. На рисунке справаизображены карнизы из материалов стен, в данном случае, из кирпича (1 — сборные консольные плиты); 2 — прижимной уголок; 3 — штырь; 4 — ампер).

На рисунке слевапоказаны карнизы совмещенных крыш (а — стены из кирпича; б— стены из крупных блоков).

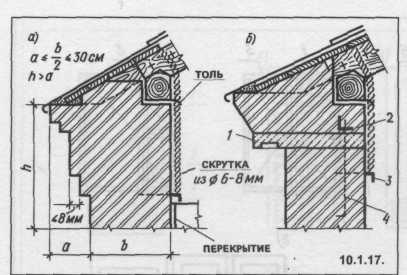

Карниз, расположенный по верху стены, называют главным или венчающим (рисунок справа),кроме главного карниза наружная стена мо­жет иметь промежуточный карниз и поясок. Участок стены, расположенный между проемами, называется простенком.

Парапет — часть стены, расположенная выше карниза и заменяющая ограждение. Парапет улучшает архи­тектурное решение здания (скрывает дымовые трубы, слуховые окна и т.п.). Чаще всего его делают при внутрен­нем водоотводе.

Фонари световые аэрационные представляют собой специальные надстройки над крышей, имеющие остекленные поверхности. Устраивают их в покрытиях производственных зданий. Различают три типа фонарей: световые, аэрационные и комбини­рованные. В настоящее время, вместо световых фонарей, в покрытиях уст­раивают панели из светопрозрачного стеклопластика или зенитные фонари с плафонами из оргстекла.

Окна служат для освещения и проветривания помещения. В строи­тельной практике сейчас довольно часто используют оконные блоки. Оконный блок состоит из оконной коробки и остекленных переплетов и подоконной доски.

Оконная коробка представляет собой раму и является неподвижной частью оконного блока. Коробку устанавливают в отверстии в стене, которое называется оконным проёмом. Коробку раскрепляют в проеме с помощью деревянных клиньев и крепят гвоздями к деревянным антисептированным пробкам, заложенным в кирпичную кладку. К оконной коробке крепят переплеты. Вертикальные переплеты называют створками, горизонтальные — фра­мугами. Фрамуги чаще всего распо­лагают в верхней части окна над створками. Створки и фрамуги могут быть открывающимися и неоткрывающимися (глухими). При больших размерах окон в оконной раме предусматривают вертикальные импосты и горизонтальные элементы (средники). Оконные переплеты определяют тип окна. Оно может быть одно-, двух-, трехстворчатое или с балконной дверью. На рисункепоказаны окна: а — одностворчатое; б — двух створчатые; в— трехстворчатые; г — с балконной дверью (1 — форточка; 2— глухая фрамуга; 3— вертикаль­ная створка переплета; 4— средник; 5 — открывающаяся фрамуга; 6 — импост). Типы и размеры окон приводятся в ГОСТ 11214—86. Минимальная ширина одностворчатого окна 600 мм. Двухстворчатые
окна имеют ширину 900, 1100, 1300 мм.

Окна могут быть с одинарным, двойным, а иногда даже с тройным остеклением. Оконные переплеты изготавливают из дерева, металла или пластмасс. Они могут быть раздельными или спаренными. Раздельные переплеты применяют преимущественно в кирпичных зданиях, а спаренные — в панельных и щитовых.

Двери служат для сообщения между помещениями. На дверные коробки, укрепленные в проемах стен, навешивают дверные полотна. По числу дверных полотен различают двери одно- и двупольные. По способу открывания двери можно разделить на открывающиеся в одну или в обе стороны, вращающиеся двери — турникеты, складные, откатные и подъемные.

Дверные полотна могут быть глухими (марки ДГ), остекленными (марки ДО) и полностью из стекла.

Тип и габарит деревянных наружных и внутренних дверей, окон и балконных дверей, размеры проемов в стенах жилых и общественных зданий регламентируются соответствующим государственным стандартом. На рисунке нижеприведены типы дверей: а — глухие; б — остекленные. Здесь же даны наиболее распространенные раз­меры полотен, а в скобках указан габарит проемов.

На рисунке, приведенном в пример далее,изображены типы деревянных полотен и расположение приборов на полотне: а — глухое со сплошным заполнением рейками; б— филенчатое; в— остекленное с обвязками; г— плотничное (доща­тое); д — расположение приборов на полотне.

Основные элементы и материалы дверей: 1 — облицовка фанерой, шпоном; 2 — обвязка каркас а; 3 — рейка; 4— филенка; 5— стекло; 6 — доски в шпунт.

Материалом для дверных полотен чаще всего служит дерево, однако в последнее время довольно часто применяют пластмассу и стекло.

Ворота устраивают в промышленных, складских и сельскохозяйственных зданиях для пропуска средств напольного транспорта. По конструкции ворота могут быть распашные, раздвижные, подъемные, откатные и др. На рисунке справаизображены ворота разных типов: а— распашные; б — раздвижные, а на рисунке слева— подъемные.

Полотна ворот, как правило, состоят из металлического каркаса с за­полнением из досок, древесноволокнистых плит, винипласта либо полностью из дерева или металла.

Тип и габарит деревянных распашных ворот для животноводческих и птицеводческих помещений приведены в ГОСТ 18853-73*.

Наиболее распространены ворота следующих размеров: 2950x2950 мм, 2650x2950 мм, 2650x2350 мм, 2350х х2350 мм. Для машин грузоподъем­ностью до 1,5 т размер ворот 3000x3000 мм, для машин грузоподъемностью 2,5—5 т — 4000x3000 мм. Для железнодорожного подвижного состава размер ворот 4600x5700 мм.

Размеры проемов в стенах для установки ворот должны быть на 50 мм больше габаритных размеров ворот.
