Припуски на обработку

Припуском называют слой материала, удаляемый в процессе механической обработки в целях достижения заданных точности и качества обрабатываемой поверхности детали.

Чертежи исходных заготовок отличаются от чертежей готовых деталей тем, что на всех обрабатываемых поверхностях предусматриваются припуски, изменяющие их размеры, а иногда и форму.

Промежуточным припуском называют слой, снимаемый при выполнении данного (i -го) технологического перехода механической обработки (или одной операции).

Общим припуском называют сумму промежуточных припусков по всему технологическому маршруту механической обработки данной поверхности. Его определяют как разность размеров заготовки и готовой детали.

Величиной общего и промежуточных (операционных) припусков на обработку во многом определяется рентабельность техпроцесса.

Преувеличенные припуски влекут за собой перерасход материала, необходимость в дополнительных переходах (рабочих ходах) или операциях, в результате чего производительность обработки снижается.

Уменьшенные припуски усложняют достижение заданной точности размеров и качества обработки поверхностей, а при определенных условиях являются причиной появления брака.

Прогрессивный расчетно-аналитический способ позволяет определить припуски для конкретных условий обработки [5, с. 59-92; 9, с.243-255; 10, с.173-197 и др.]. Величиной минимального припуска, рассчитанного по этому способу, учитывается необходимость удаления шероховатости (Rz_{i- 1}), дефектного слоя (h_{i -1}) и пространственных отклонений заготовки, (), полученных на смежном (i -1) предшествующем переходе, и необходимость компенсации погрешности установки (), возникающей на выполненном (i -м) переходе. Для каждой схемы базирования и вида обработки заготовки разработана следующая зависимость:

_.

Максимальные припуски для каждого перехода по этому методу () определяют как сумму минимального припуска () с разностью допусков заготовки () и детали (), т. е.

С учетом значений и и допусков, назначаемых на каждый технологический переход, устанавливают размеры по всему технологическому маршруту обработки поверхности, округляя их до того знака десятичной дроби, с каким указан допуск: для валов в сторону увеличения (в плюс), а для отверстий в сторону уменьшения (в минус).

Расчетно-аналитическим методом следует воспользоваться для расчета припусков на одну из наиболее ответственных поверхностей детали (отверстие или вал). На остальные поверхности, как указывалось в разделе 3, припуски следует назначить по таблицам [10,15], т.е. воспользоваться опытно-статистическим способом.

Раздел следует начинать с указаний о том, для обработки каких поверхностей и для выполнения каких операций (переходов) предполагается рассчитать припуски. Далее составляют схему расположения всех промежуточных припусков и допусков (см. рис.14) и карту расчета припусков на обработку и предельных размеров по технологическим переходам с внесением в нее всех расчетных значений: R_Z, h, Δ, ε (см. табл. 6).

После определения припусков на все поверхности необходимо уточнить размеры на чертеже заготовки и окончательно рассчитать ее массу. Текст пояснительной записки с определением припусков расчетно-аналитическим способом, с заключительной таблицей и схемой расположения промежуточных припусков и допусков может составлять 2―3 страницы.

Пример 7. Рассчитать припуски и промежуточные предельные размеры для обработки отверстия под шлицы 46Н 11(+0,16) в заготовке детали (см. рис. 10).

Согласно принятому маршруту обработки отверстие получают в два перехода – черновым и чистовым зенкерованием. Обработка ведется на операции 05 в два установа с базированием по необработанным, а затем обработанным наружным цилиндрическим поверхностям венца и торцам (см. рис. 13, поз.V и VI)

Исходные данные. По чертежу и техническим требованиям к заготовке (см. рис. 11): R_Z = 240 мкм, h = 300 мкм, мкм, а после чернового зенкерования R_Z = 50 мкм, h = 50 мкм [10, с. 190, табл. 27] и, мкм (полагая, что коэффициент уменьшения погрешностей К_у = Δ _дет./Δ_заг= 0,05 [ 9 ] и, ).Погрешности установки заготовки в трехкулачковый патрон по необработанной поверхности мкм, а по обработанной — мкм [10, с. 42, табл. 13]. Предельные отклонения диаметра отверстия в заготовке ES = +500 мкм и EI = −1000 мкм [ 10, с. 144, табл. 23] и рис. 11.

Внесем исходные данные в табл. 6 и рассчитаем величину минимальных припусков, мкм [9]:

,

для чернового зенкерования

мкм,

для чистового зенкерования

мкм.

Таблица 6

Карта расчета припусков на обработку отверстий диаметром 46Н11

Проведем проверку правильности выполненных расчетов:

или

и .

Составим схему расположения припусков и допусков (рис.14).

Определим общий номинальный припуск:

Номинальный диаметр отверстия в заготовке:

Следовательно, на чертеже заготовки будет указан размер диаметра

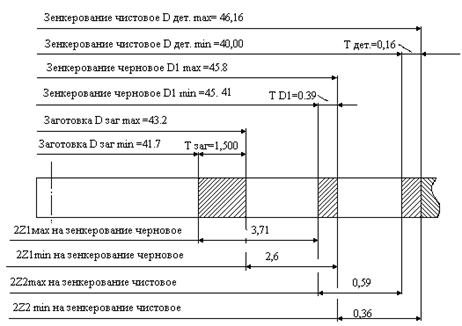

Рисунок 14. Схема расположения припусков и допусков на обработку отверстия диаметра 46H11

Схема обеспечивает наглядность и способствует более глубокому пониманию вопроса. Ее рекомендуется составить (в черновике) до начала всех расчетов. Методика определения значений пространственных отклонений заготовки для различных случаев приводится в [5, 7, 10, 30] и прочей литературе.
