Геометрический расчет передачи
Расчетная схема передачи Схема расчета двухшкивной передачи приведена на рис. 3. При использовании натяжного ролика применяются схемы, представленные на рис. 5 а и 5 б.
2.2.3.1 Расчетные диаметры шкивов выбирают в соответствии с требованиями ГОСТ 20889-88. Диаметр меньшего шкива Расчетный диаметр большего шкива:
где e – коэффициент относительного скольжения (e = 0,01¸0,02). Рекомендуется принять e = 0,01 – для клиновых кордошнуровых ремней, e = 0,02 – для клиновых кордотканевых ремней. Номинальные расчетные диаметры шкивов должны соответствовать указанному ряду (ГОСТ 20889-88): 50, (53), 56, (60), 63, (67), 71, (75), 80, (85), 90, (95), 100, (106), 112, (118), 125, (132), 140, (150), 160, (170), 180, (190), 200, (212), 224, (236), 250, (265), 280, (300), 315, (335), 355, (375), 400, (425), 450, 475, 500, (530), 560, (600), (620), 630, (670), 710, (750), 800, (850), 900, (950), 1000, (1060), 1120, (1180), 1250, (1320), 1400, (1500), 1600, (1700), 1800, (1900), 2000, (2120), 2240, (2360), 2500, (2650), (2800), (3150), (3550), (3750), (4000). Размеры, указанные в скобках, применяются в технически обоснованных случаях. Расчетный диаметр большего шкива округляется до указанного выше значения, после чего уточняется передаточное число ременной передачи:
2.2.3.2 Линейная скорость ремня v, м/сек:
Если линейная скорость ремня v меньше 30 м/сек, то принимаются рассчитанные диаметры 2.2.3.3 Межосевое расстояние a определяется конструктивными особенностями привода. Оно выбирается исходя из главного критерия – оптимальной компоновки привода. Под этим подразумевается рациональное расположение узлов и агрегатов привода, обеспечивающее минимальные габариты, но при этом обеспечивающее удобство сборки, монтажа, эксплуатации и обслуживания. Что бы добиться этого необходимо выполнить прорисовку привода с учетом масштаба. Расстояние между редуктором и электродвигателем, в зависимости от их габаритов, должно быть 100-200 мм. Рекомендуемое межосевое расстояние a лежит в пределах:
Если межосевое расстояние не попадает в этот диапазон, рекомендуется изменить компоновку привода или изменить диаметры шкивов Длина ремня Lр для двухшкивной передачи (рис. 2 а) определяется после определения межцентрового расстояния а:
Длину ремня следует округлить до стандартной (табл. 1 приложения, примечание 3) и снова уточнить межцентровое расстояние:
Для компенсации возможных отклонений в длине ремня от номинала, вытяжки их в процессе эксплуатации, а также для свободного надевания новых ремней, при конструировании передачи должна быть предусмотрена регулировка межцентрового расстояния на 1,5% в сторону уменьшения ( 2.2.3.4 Угол обхвата ремнем меньшего шкива

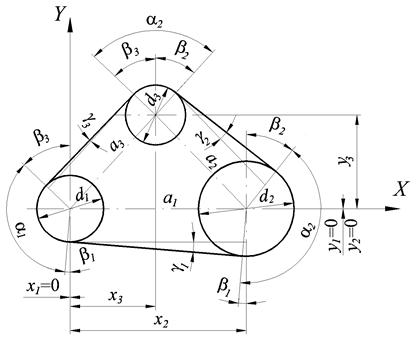

2.2.4 При использовании натяжных роликов применяются схемы, представленные на рис. 5. Диаметр натяжного ролика Геометрический расчет трехшкивной клиноременной передачи представлен в таблице 1. Таблица 1 Геометрический расчет трехшкивной клиноременной передачи
Применения натяжных роликов рекомендуется избегать. При необходимости установки роликов их следует располагать внутри контура передачи во избежание знакопеременных перегибов ремня.
2.2.5 Расчетная передаваемая мощность P, в киловаттах:
где
2.2.6 Необходимое число ремней в приводе K:
где
Таблица 2 Коэффициент
Минимальный угол обхвата ремня шкивом рекомендуется брать не менее 90º. Таблица 3 Коэффициент
Рекомендуется применять ременные передачи с числом ремней не более 7, предельное число ремней – 12. Слишком большое число ремней вынуждает использовать широкие шкивы, которые дают большое плечо изгибающего момента, действующее на валы и опоры. Кроме того, при больших комплектах ремней труднее подобрать ремни одной длины. Также следует помнить, что при обрыве одного ремня необходимо менять весь комплект ремней, из-за их вытяжки. 2.2.7 Сила предварительного натяжения ветви одного ремня
где Для передач с автоматическим натяжением расчет
